不锈钢焊丝、焊条的牌号、焊接材质查阅基本信息

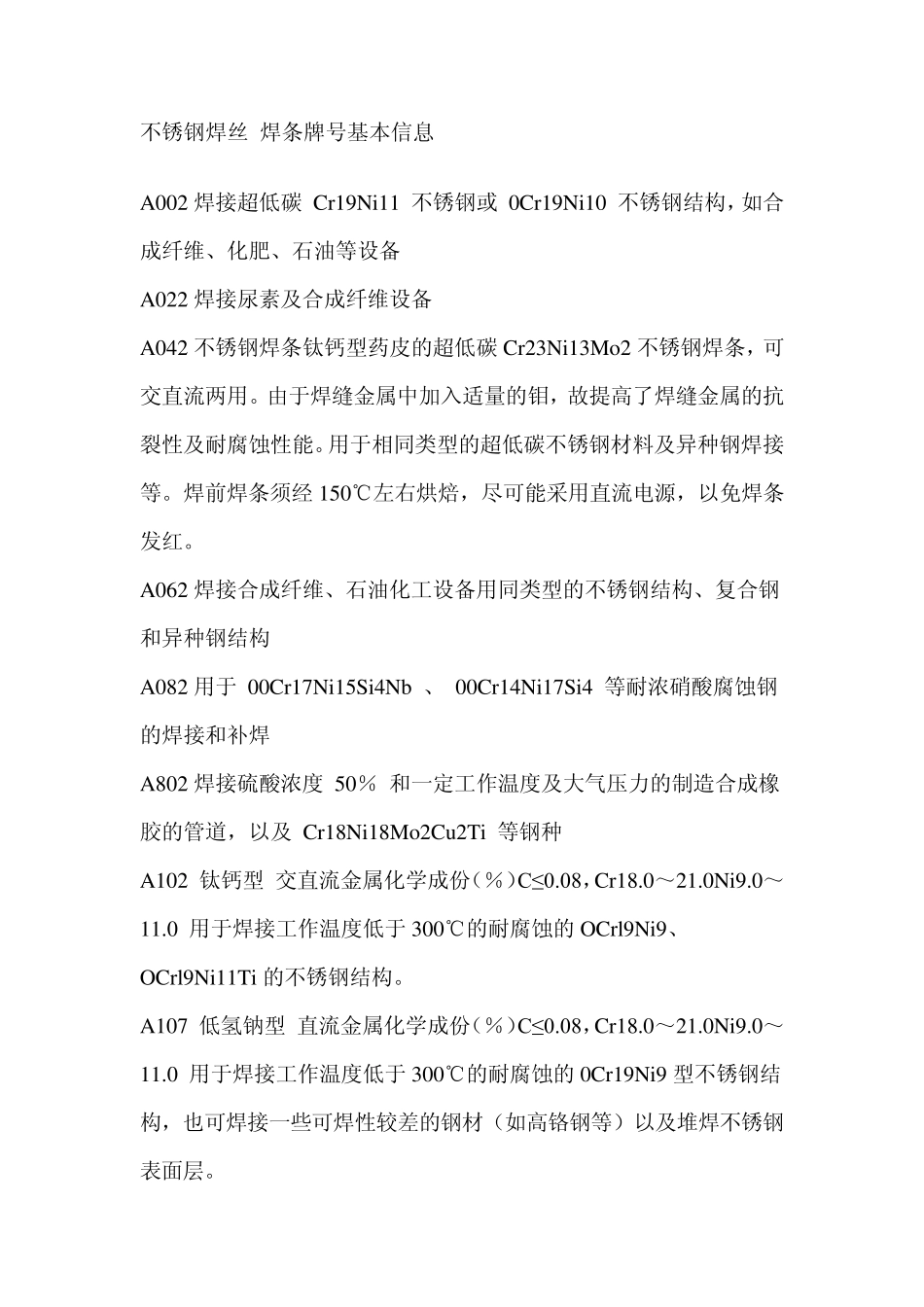

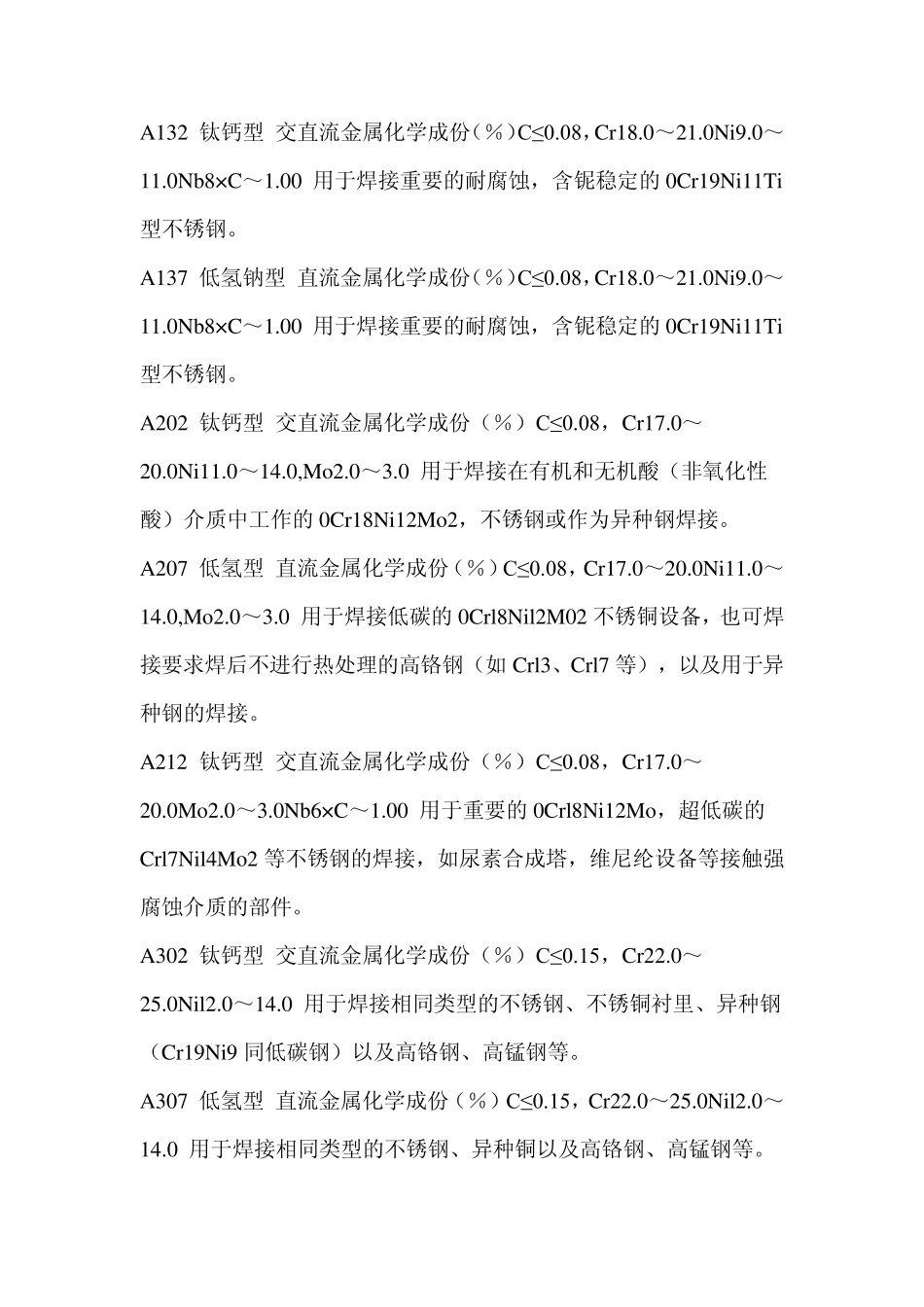

不锈钢焊丝 焊条牌号基本信息 A002 焊接超低碳 Cr19Ni11 不锈钢或 0Cr19Ni10 不锈钢结构，如合成纤维、化肥、石油等设备 A022 焊接尿素及合成纤维设备 A042 不锈钢焊条钛钙型药皮的超低碳Cr23Ni13Mo2 不锈钢焊条，可交直流两用。由于焊缝金属中加入适量的钼，故提高了焊缝金属的抗裂性及耐腐蚀性能。用于相同类型的超低碳不锈钢材料及异种钢焊接等。焊前焊条须经150℃左右烘焙，尽可能采用直流电源，以免焊条发红。 A062 焊接合成纤维、石油化工设备用同类型的不锈钢结构、复合钢和异种钢结构 A082 用于 00Cr17Ni15Si4Nb 、 00Cr14Ni17Si4 等耐浓硝酸腐蚀钢的焊接和补焊 A802 焊接硫酸浓度 50％ 和一定工作温度及大气压力的制造合成橡胶的管道，以及 Cr18Ni18Mo2Cu 2Ti 等钢种 A102 钛钙型 交直流金属化学成份（％）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的OCrl9Ni9、OCrl9Ni11Ti 的不锈钢结构。 A107 低氢钠型 直流金属化学成份（％）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的0Cr19Ni9 型不锈钢结构，也可焊接一些可焊性较差的钢材（如高铬钢等）以及堆焊不锈钢表面层。 A132 钛钙型 交直流金属化学成份（％）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8× C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。 A137 低氢钠型 直流金属化学成份（％）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8× C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。 A202 钛钙型 交直流金属化学成份（％）C≤0.08，Cr17.0～20.0Ni11.0～14.0,Mo2.0～3.0 用于焊接在有机和无机酸（非氧化性酸）介质中工作的0Cr18Ni12Mo2，不锈钢或作为异种钢焊接。 A207 低氢型 直流金属化学成份（％）C≤0.08，Cr17.0～20.0Ni11.0～14.0,Mo2.0～3.0 用于焊接低碳的0Crl8Nil2M02 不锈铜设备，也可焊接要求焊后不进行热处理的高铬钢（如Crl3、Crl7 等），以及用于异种钢的焊接。 A212 钛钙型 交直流金属化学成份（％）C≤0.08，Cr17.0～20.0Mo2.0～3.0Nb6× C～1.00 用于重要的0Crl8Ni12Mo，超低碳的Crl7Nil4Mo2 等不锈钢的焊接，如尿素合成塔，维尼纶设备等接触强腐蚀介质的部件。 A302 钛钙型 交直流金属化学成份（％）C≤0.15，Cr22.0～25.0Nil2.0～14.0 用于焊接相同类型的不锈钢、不锈铜衬里、异种钢（Cr19Ni9 同低碳钢）以及高...
