专用轻型井点降水泵

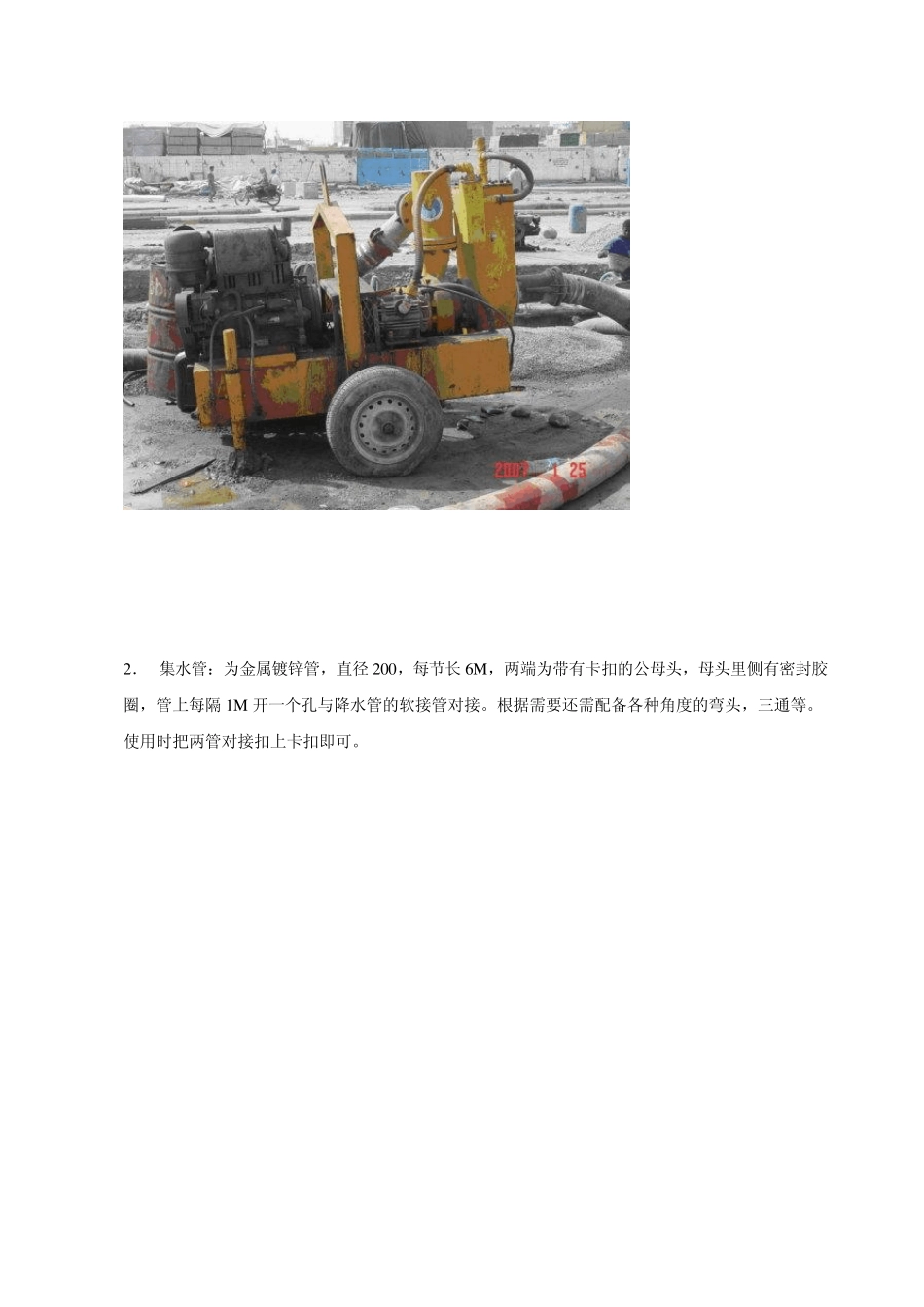

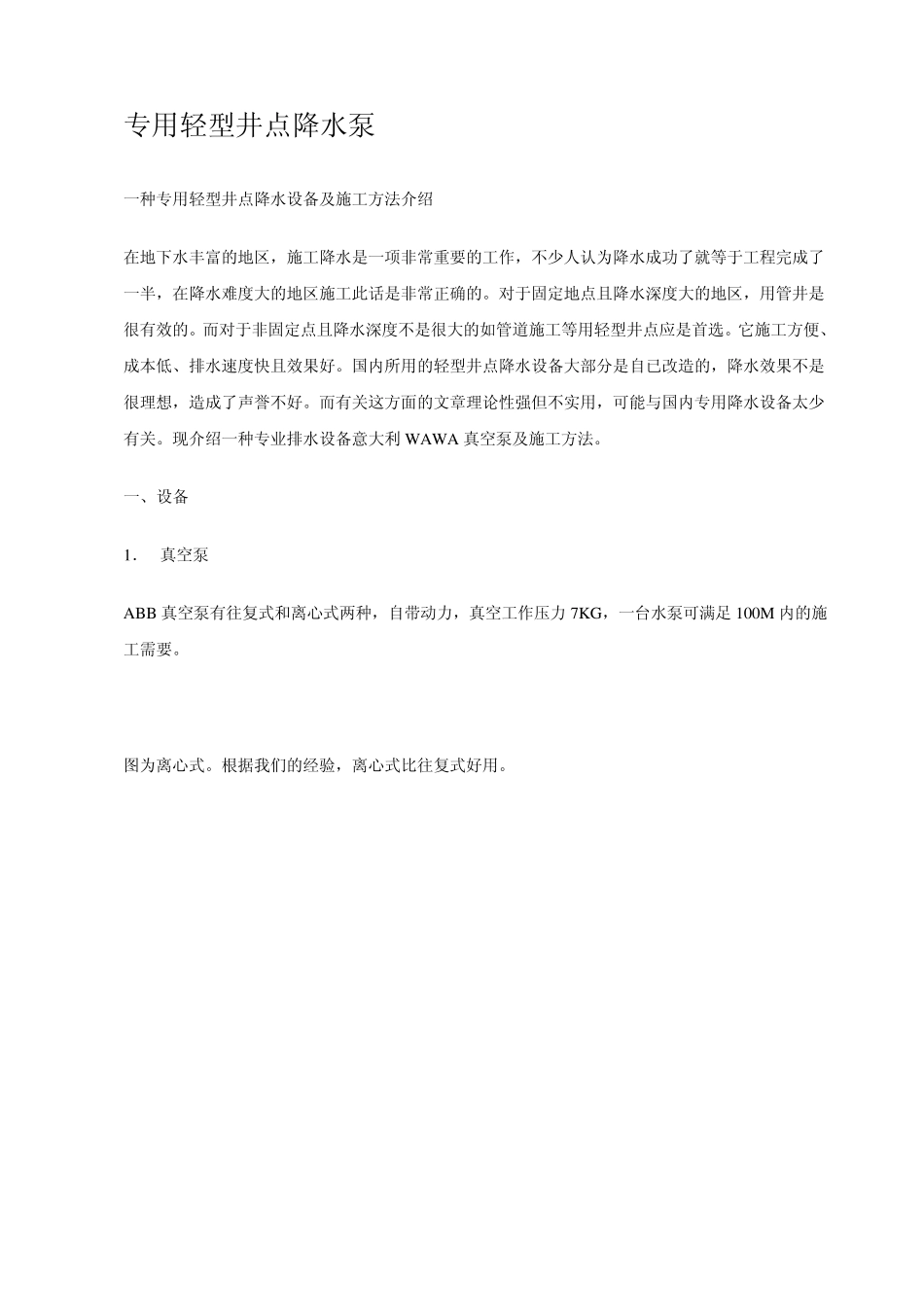

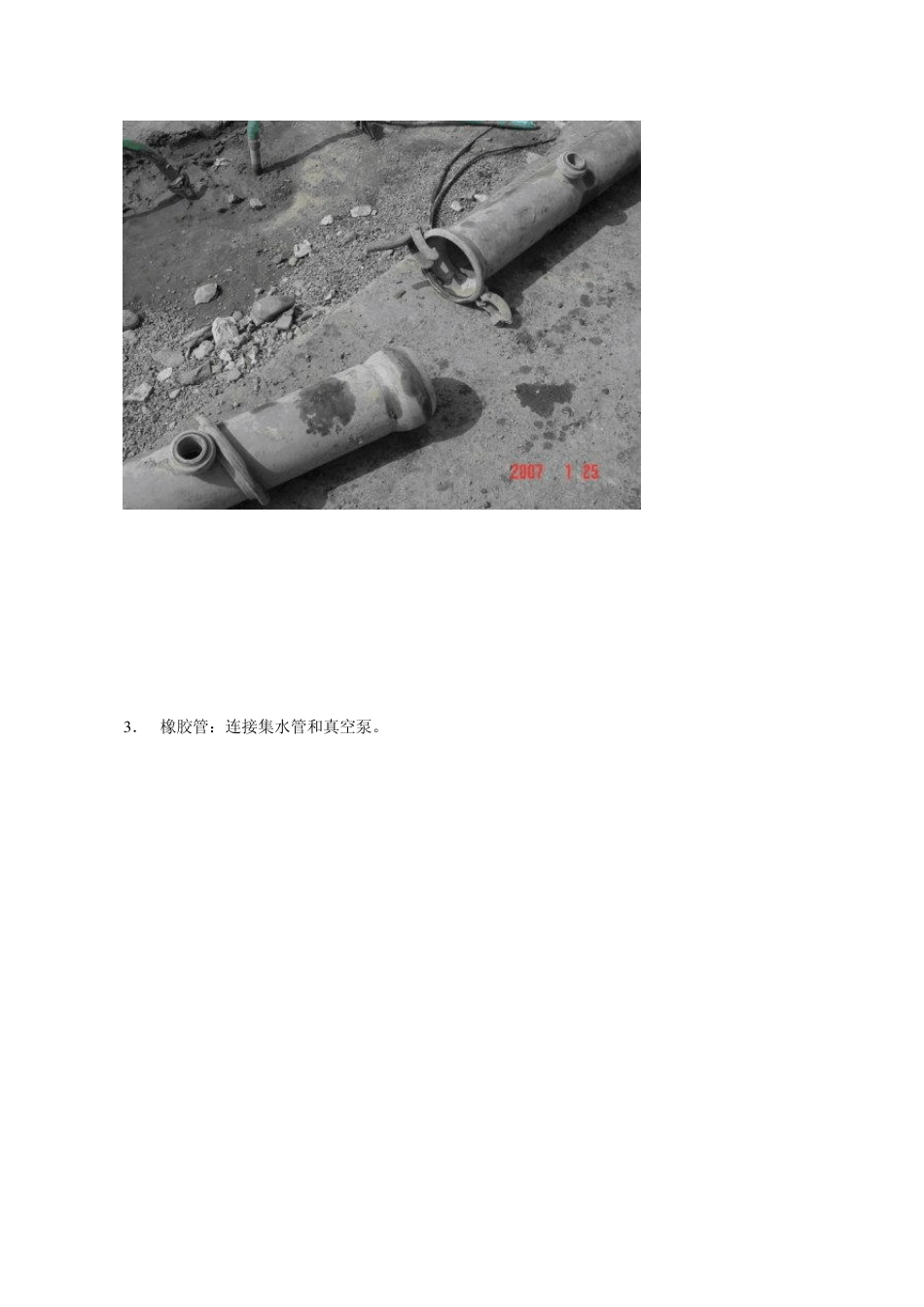

专用轻型井点降水泵 一种专用轻型井点降水设备及施工方法介绍 在地下水丰富的地区，施工降水是一项非常重要的工作，不少人认为降水成功了就等于工程完成了一半，在降水难度大的地区施工此话是非常正确的。对于固定地点且降水深度大的地区，用管井是很有效的。而对于非固定点且降水深度不是很大的如管道施工等用轻型井点应是首选。它施工方便、成本低、排水速度快且效果好。国内所用的轻型井点降水设备大部分是自已改造的，降水效果不是很理想，造成了声誉不好。而有关这方面的文章理论性强但不实用，可能与国内专用降水设备太少有关。现介绍一种专业排水设备意大利 WAWA 真空泵及施工方法。 一、设备 1． 真空泵 ABB 真空泵有往复式和离心式两种，自带动力，真空工作压力 7KG，一台水泵可满足 100M 内的施工需要。 图为离心式。根据我们的经验，离心式比往复式好用。 2． 集水管：为金属镀锌管，直径200，每节长6M ，两端为带有卡扣的公母头，母头里侧有密封胶圈，管上每隔1M 开一个孔与降水管的软接管对接。根据需要还需配备各种角度的弯头，三通等。使用时把两管对接扣上卡扣即可。 3 ． 橡胶管：连接集水管和真空泵。 4． 排水管：与真空泵连接把水排出施工现场。 5． 降水管：为直径 50 的硬塑料管，一般长度 4~7M。它的下端 1M 为进水部分，管上分布有进水槽，槽的缝隙非常小以免沙粒进入。管内有一个下部带斜口的引水管。水透过水槽流到管内，由引水管从管底被抽走，起到了防止漏气以及达到最大降水深度的目的。降水管的这个结构不需要滤网使用非常方便。 降水管结构图 6 ． 连接软管：带钢丝的透明塑料软管，下端用钢卡与降水管连接，上端用卡扣与集水管连接。透明塑料管可随时观察降水效果。 7 ． 高压射流泵：打井用 8． 打井器：根据井深配置的一根直径500 的钢管（脚手架管即可），其长度一般应大于降水管1M，下端为一个45 度的斜口，以便在较硬的土层中加快打井的速度。上端为一个小于180 度的弯头，用活动卡扣通过软管与高压射流泵连接。 9． 水箱：打井用水，容量一般为2M3 即可。开始时用水车把水打入水箱内，待打过几根管后可接上水泵直接抽水到水箱。 二、施工方法 1． 施工准备：根据场地和需降水深度布置单排或多排降水线路，一般降水深度3M 以内且基坑内工作时间不是很长时可选用单排。沿打井线路挖槽，一是去掉表面硬层便与打井，二是使打井的水不外流，槽的深度由现场情况...
