专用镗孔机床的电气控制系统设计

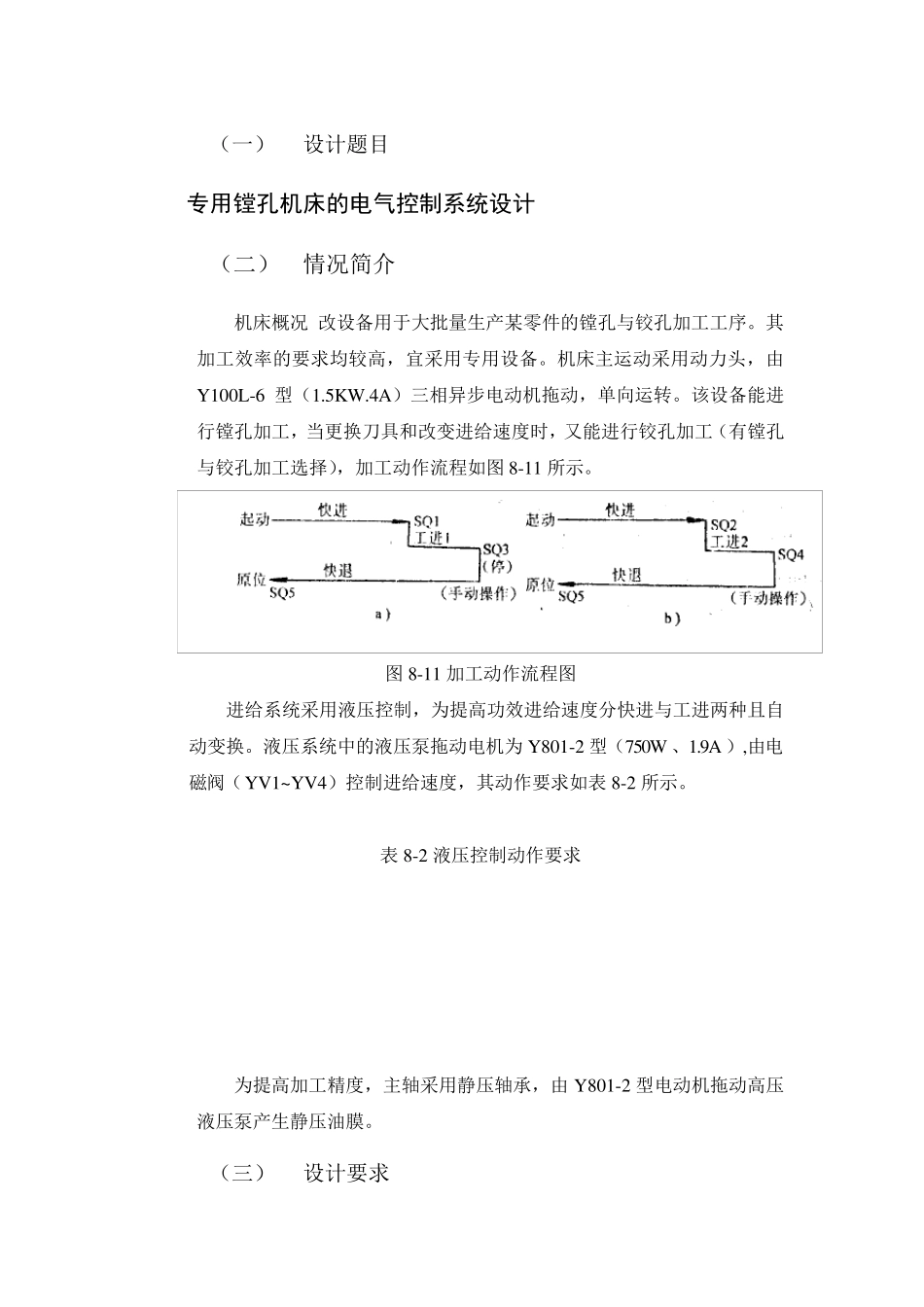

专用镗孔机床的电气控制系统设计_第1页
1/8

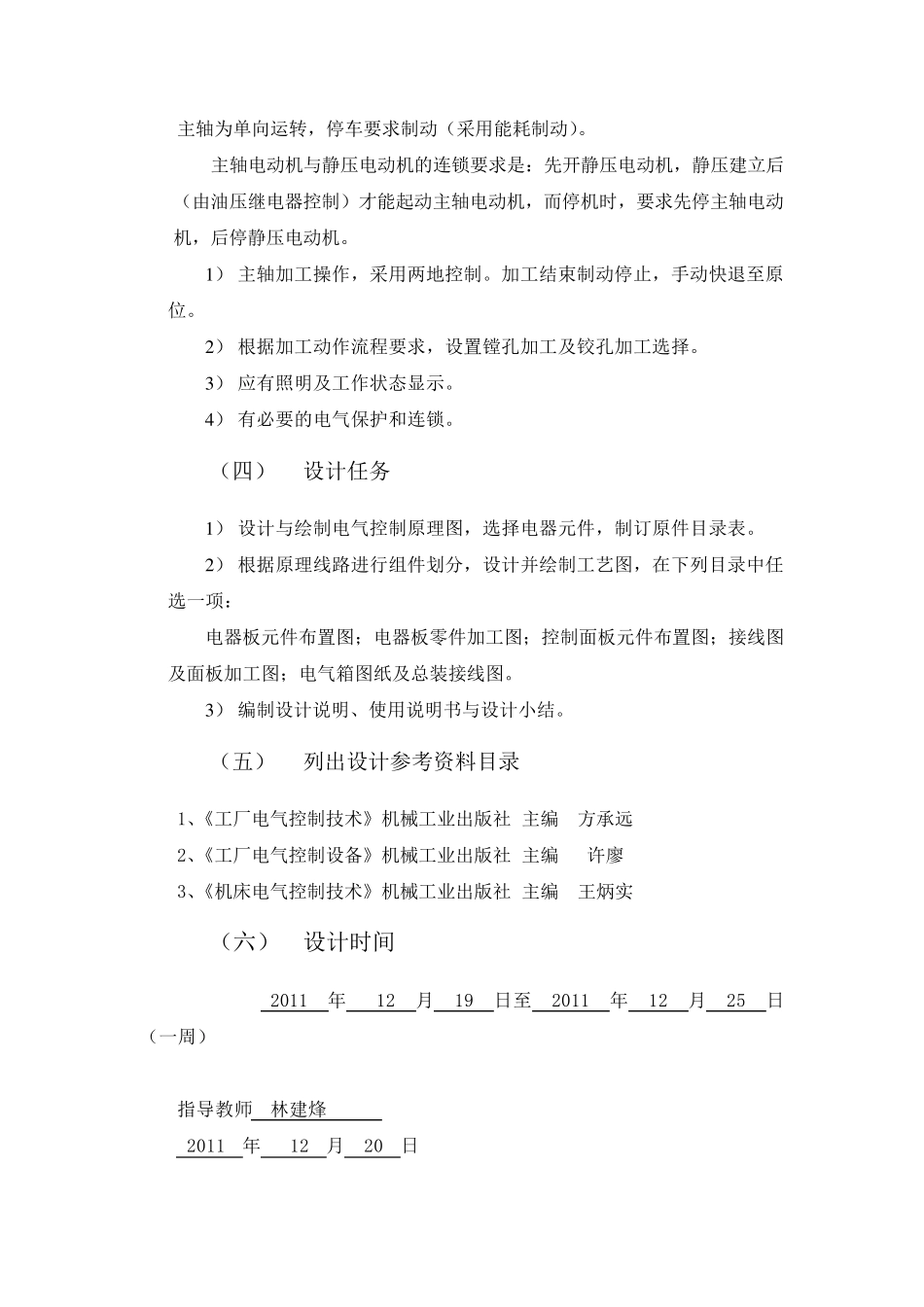

专用镗孔机床的电气控制系统设计_第2页
2/8

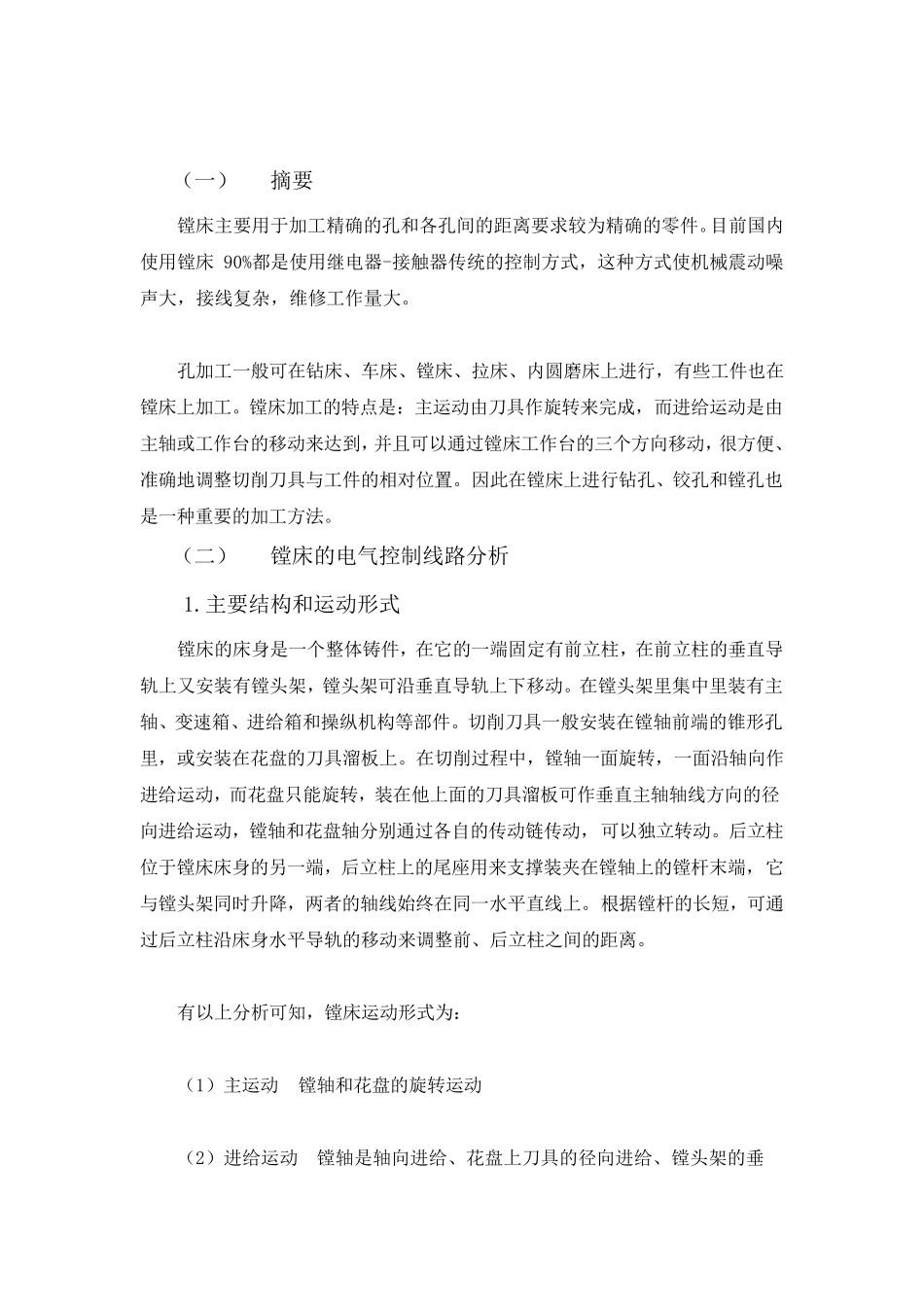

专用镗孔机床的电气控制系统设计_第3页
3/8
(一) 设计题目 专用镗孔机床的电气控制系统设计 (二) 情况简介 机床概况 改设备用于大批量生产某零件的镗孔与铰孔加工工序。其加工效率的要求均较高,宜采用专用设备。机床主运动采用动力头,由Y100L-6 型(1.5KW.4A)三相异步电动机拖动,单向运转。该设备能进行镗孔加工,当更换刀具和改变进给速度时,又能进行铰孔加工(有镗孔与铰孔加工选择),加工动作流程如图8-11 所示。 图8-11 加工动作流程图 进给系统采用液压控制,为提高功效进给速度分快进与工进两种且自动变换。液压系统中的液压泵拖动电机为Y801-2 型(750W 、1.9A ),由电磁阀(YV1~YV4)控制进给速度,其动作要求如表 8-2 所示。 表 8-2 液压控制动作要求 为提高加工精度,主轴采用静压轴承,由Y801-2 型电动机拖动高压液压泵产生静压油膜。 (三) 设计要求 主轴为单向运转,停车要求制动(采用能耗制动)。 主轴电动机与静压电动机的连锁要求是:先开静压电动机,静压建立后(由油压继电器控制)才能起动主轴电动机,而停机时,要求先停主轴电动机,后停静压电动机。 1 ) 主轴加工操作,采用两地控制。加工结束制动停止,手动快退至原位。 2 ) 根据加工动作流程要求,设置镗孔加工及铰孔加工选择。 3 ) 应有照明及工作状态显示。 4 ) 有必要的电气保护和连锁。 (四) 设计任务 1 ) 设计与绘制电气控制原理图,选择电器元件,制订原件目录表。 2 ) 根据原理线路进行组件划分,设计并绘制工艺图,在下列目录中任选一项: 电器板元件布置图;电器板零件加工图;控制面板元件布置图;接线图及面板加工图;电气箱图纸及总装接线图。 3 ) 编制设计说明、使用说明书与设计小结。 (五) 列出设计参考资料目录 1、《工厂电气控制技术》机械工业出版社 主编 方承远 2、《工厂电气控制设备》机械工业出版社 主编 许廖 3、《机床电气控制技术》机械工业出版社 主编 王炳实 (六) 设计时间 2011 年 12 月 19 日至 2011 年 12 月 25 日(一周) 指 导 教 师 林 建烽 2011 年 12 月 20 日 (一) 摘要 镗床主要用于加工精确的孔和各孔间的距离要求较为精确的零件。目前国内使用镗床90%都是使用继电器-接触器传统的控制方式,这种方式使机械震动噪声大,接线复杂,维修工作量大。 孔加工一般可在钻床、车床、镗床、拉床、内圆磨床上进行,有些工件也在镗床上加工。镗床加工的特点是:...
