专题一串并联电路的识别习题

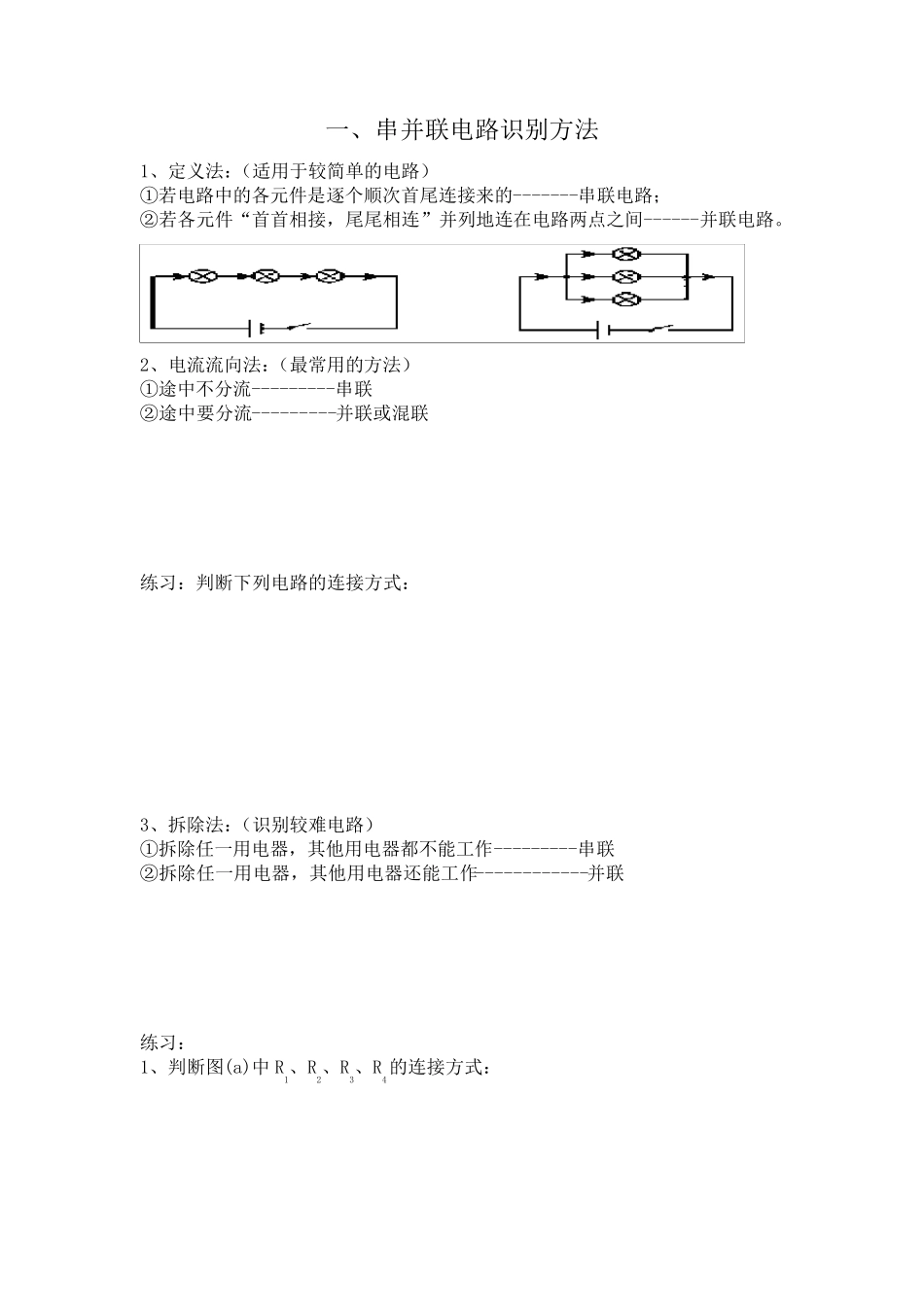

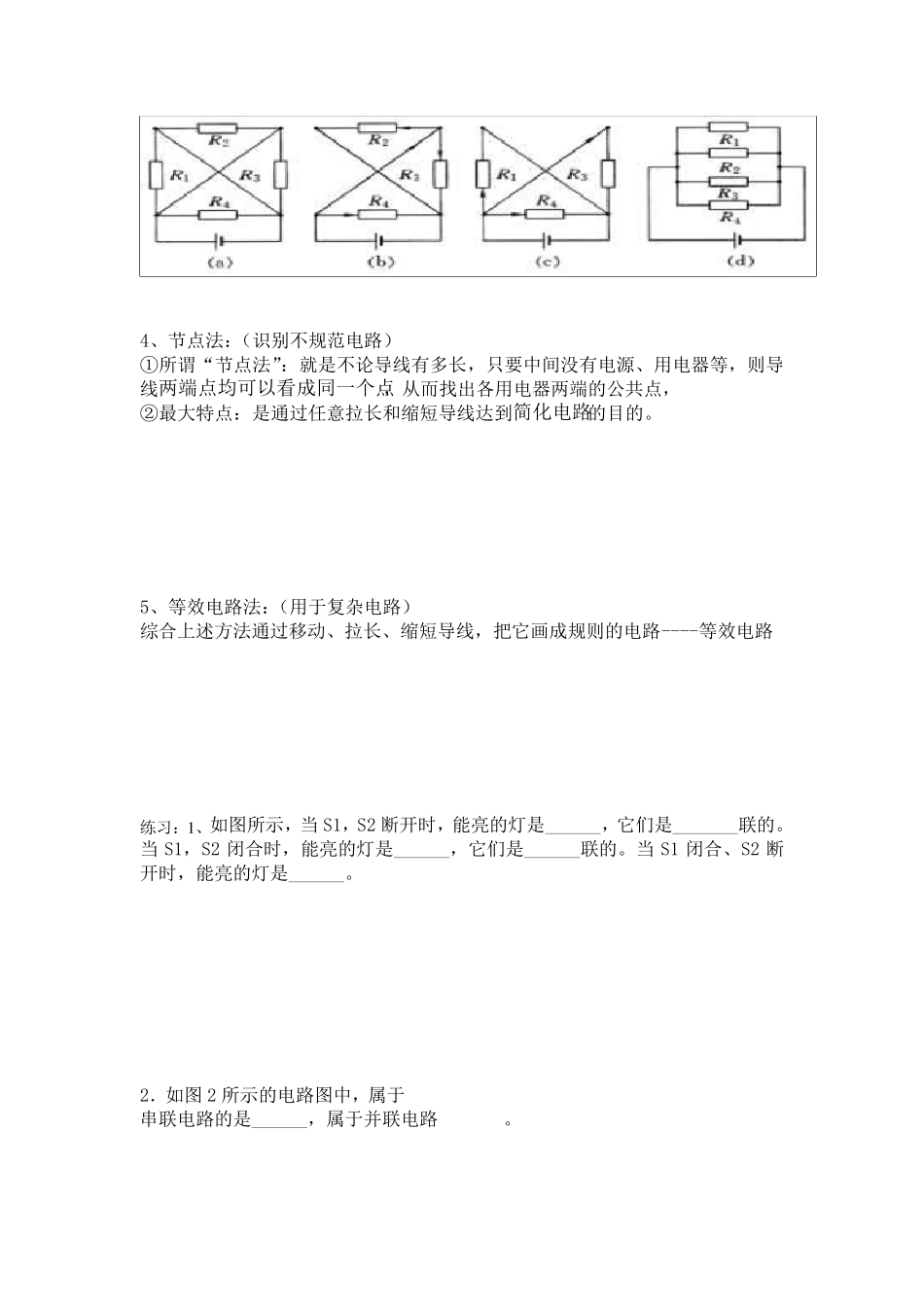

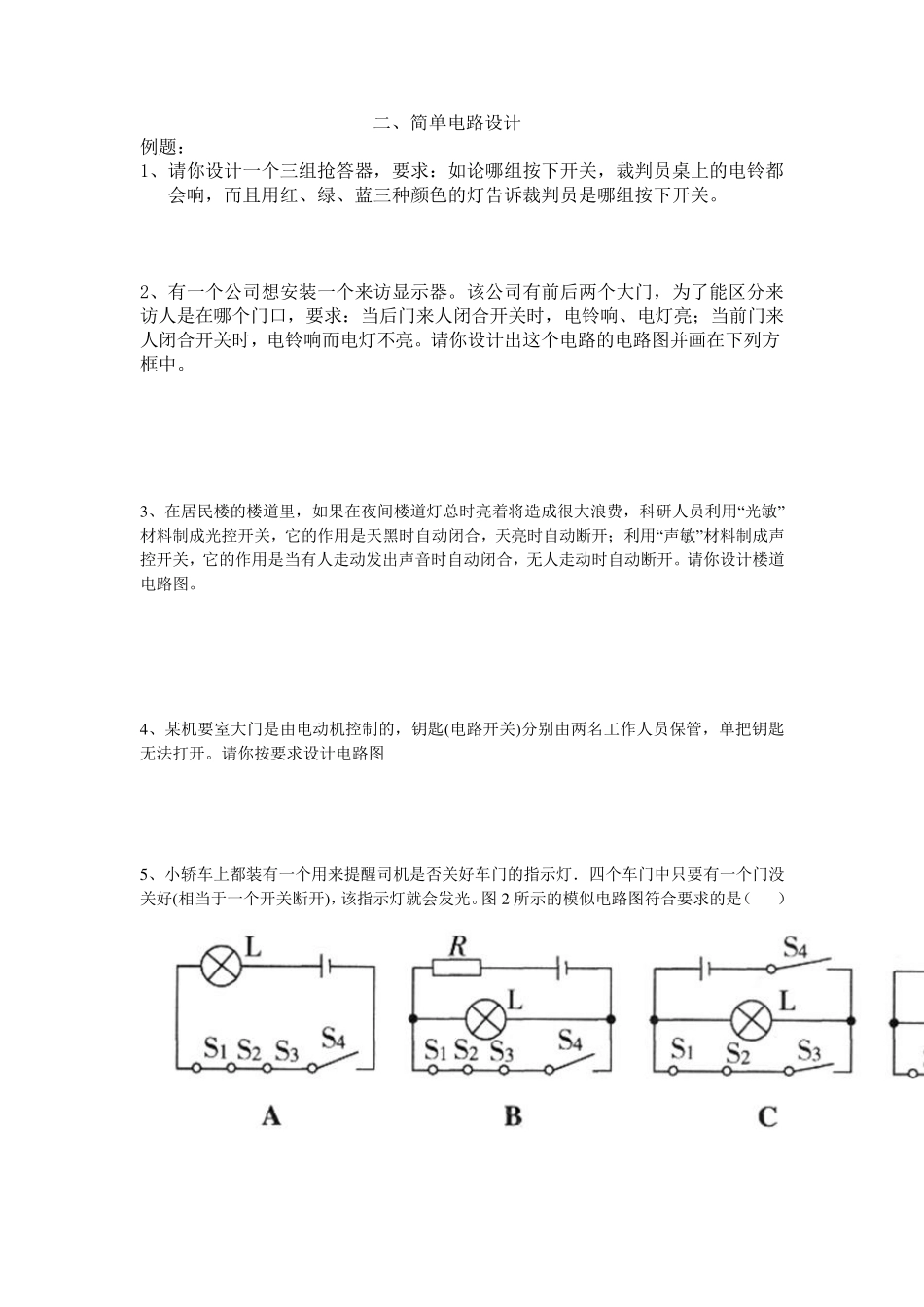

一、串并联电路识别方法 1、定义法：（适用于较简单的电路） ①若电路中的各元件是逐个顺次首尾连接来的-------串联电路； ②若各元件“首首相接，尾尾相连”并列地连在电路两点之间------并联电路。 2、电流流向法：（最常用的方法） ①途中不分流---------串联 ②途中要分流---------并联或混联 练习：判断下列电路的连接方式： 3、拆除法：（识别较难电路） ①拆除任一用电器，其他用电器都不能工作---------串联 ②拆除任一用电器，其他用电器还能工作------------并联 练习： 1、判断图(a)中R1、R2、R3、R4的连接方式： 4、节点法：（识别不规范电路） ①所谓“节点法”：就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点， ②最大特点：是通过任意拉长和缩短导线达到简化电路的目的。 5、等效电路法：（用于复杂电路） 综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路----等效电路 练习：1、如图所示，当 S1，S2 断开时，能亮的灯是______，它们是_______联的。当 S1，S2 闭合时，能亮的灯是______，它们是______联的。当 S1 闭合、S2 断开时，能亮的灯是______。 2．如图 2 所示的电路图中，属于串联电路的是______，属于并联电路 。 二、简单电路设计 例题： 1、请你设计一个三组抢答器，要求：如论哪组按下开关，裁判员桌上的电铃都会响，而且用红、绿、蓝三种颜色的灯告诉裁判员是哪组按下开关。 2、有一个公司想安装一个来访显示器。该公司有前后两个大门，为了能区分来访人是在哪个门口，要求：当后门来人闭合开关时，电铃响、电灯亮；当前门来人闭合开关时，电铃响而电灯不亮。请你设计出这个电路的电路图并画在下列方框中。 3 、在居民楼的楼道里，如果在夜间楼道灯总时亮着将造成很大浪费，科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。请你设计楼道电路图。 4 、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。请你按要求设计电路图 5 、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。图 2 所 示的模 似 电路图符 合要求的是（ ） S2S1插头...
