专题五桥式起重机减速机讲义

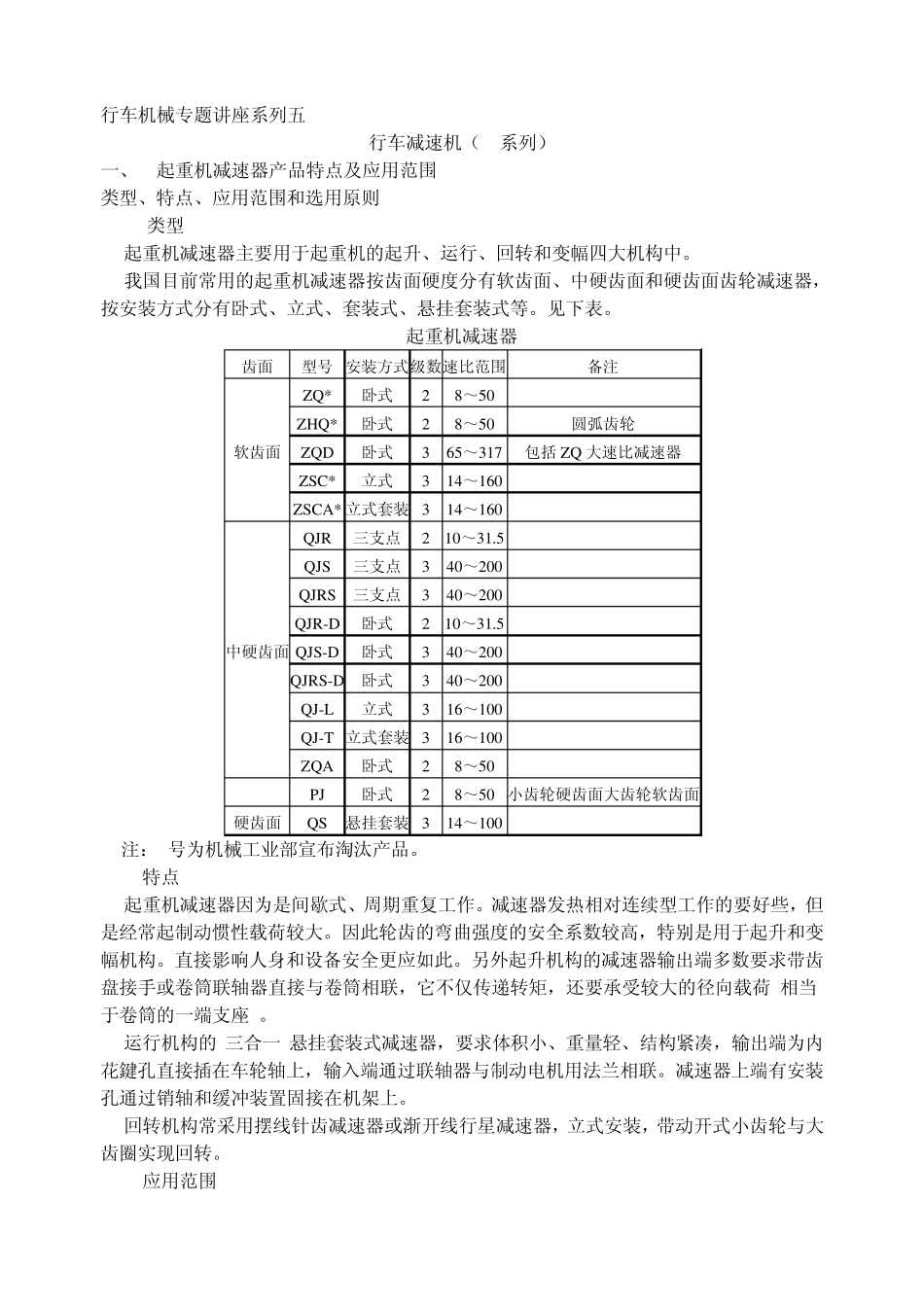

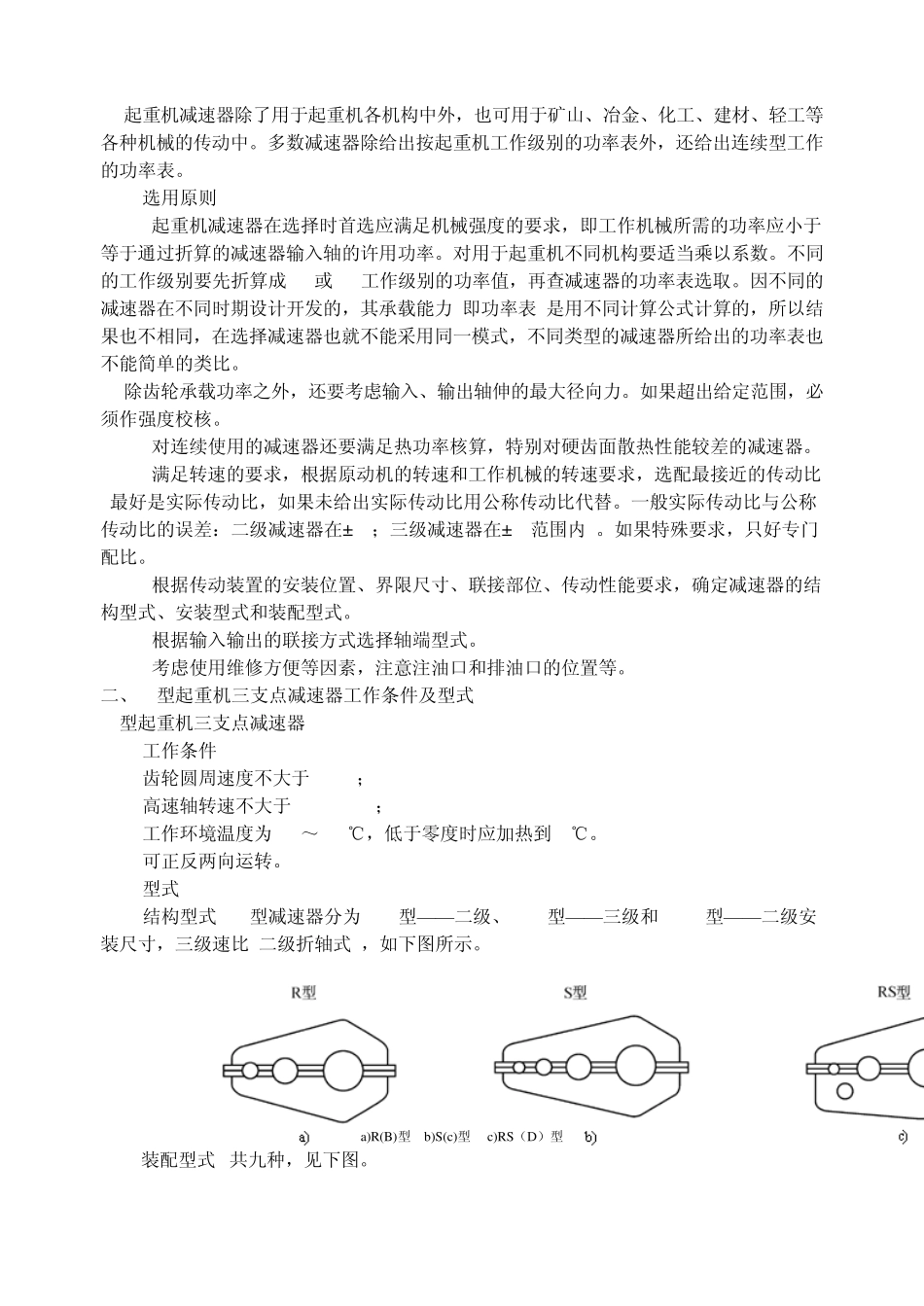

行车机械专题讲座系列五 行车减速机（QJ系列） 一、QJ起重机减速器产品特点及应用范围JB/T89051-1999 类型、特点、应用范围和选用原则 1 类型 起重机减速器主要用于起重机的起升、运行、回转和变幅四大机构中。 我国目前常用的起重机减速器按齿面硬度分有软齿面、中硬齿面和硬齿面齿轮减速器，按安装方式分有卧式、立式、套装式、悬挂套装式等。见下表。 起重机减速器 齿面 型号 安装方式 级数 速比范围 备注 软齿面 ZQ* 卧式 2 8～50 ZHQ* 卧式 2 8～50 圆弧齿轮 ZQD 卧式 3 65～317 包括 ZQ 大速比减速器 ZSC* 立式 3 14～160 ZSCA* 立式套装 3 14～160 中硬齿面 QJR 三支点 2 10～31.5 QJS 三支点 3 40～200 QJRS 三支点 3 40～200 QJR-D 卧式 2 10～31.5 QJS-D 卧式 3 40～200 QJRS-D 卧式 3 40～200 QJ-L 立式 3 16～100 QJ-T 立式套装 3 16～100 ZQA 卧式 2 8～50 PJ 卧式 2 8～50 小齿轮硬齿面大齿轮软齿面 硬齿面 QS 悬挂套装 3 14～100 注：*号为机械工业部宣布淘汰产品。 2 特点 起重机减速器因为是间歇式、周期重复工作。减速器发热相对连续型工作的要好些，但是经常起制动惯性载荷较大。因此轮齿的弯曲强度的安全系数较高，特别是用于起升和变幅机构。直接影响人身和设备安全更应如此。另外起升机构的减速器输出端多数要求带齿盘接手或卷筒联轴器直接与卷筒相联，它不仅传递转矩，还要承受较大的径向载荷(相当于卷筒的一端支座)。 运行机构的―三合一‖悬挂套装式减速器，要求体积小、重量轻、结构紧凑，输出端为内花鍵孔直接插在车轮轴上，输入端通过联轴器与制动电机用法兰相联。减速器上端有安装孔通过销轴和缓冲装置固接在机架上。 回转机构常采用摆线针齿减速器或渐开线行星减速器，立式安装，带动开式小齿轮与大齿圈实现回转。 3 应用范围 起重机减速器除了用于起重机各机构中外，也可用于矿山、冶金、化工、建材、轻工等各种机械的传动中。多数减速器除给出按起重机工作级别的功率表外，还给出连续型工作的功率表。 4 选用原则 1) 起重机减速器在选择时首选应满足机械强度的要求，即工作机械所需的功率应小于等于通过折算的减速器输入轴的许用功率。对用于起重机不同机构要适当乘以系数。不同的工作级别要先折算成M5(或M6)工作级别的功率值，再查减速器的功率表选取。因不同的减速器在不同时期设计开发的，其承载能力(即...
