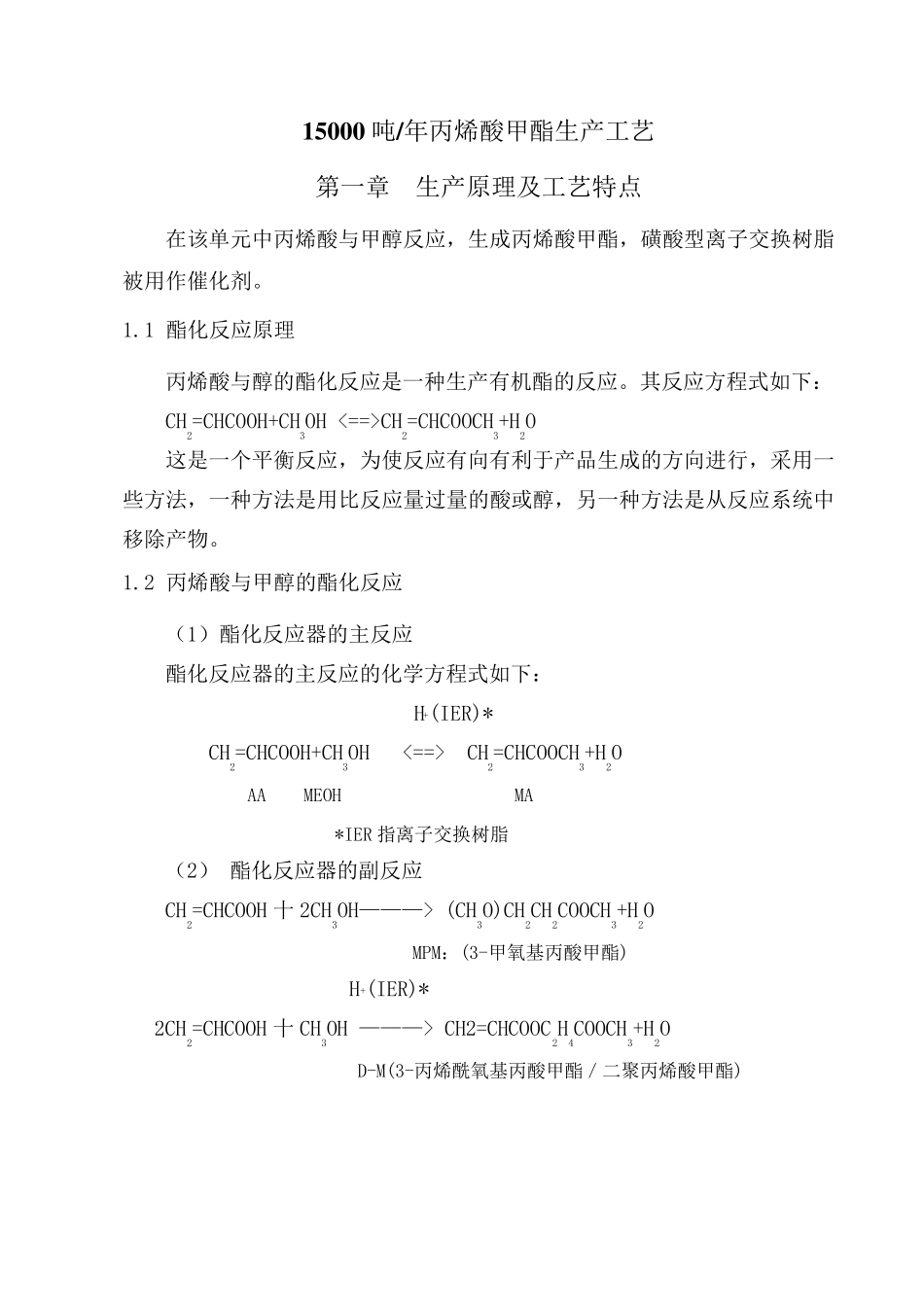

1 5 0 0 0 吨/年丙烯酸甲酯生产工艺 第一章 生产原理及工艺特点 在该单元中丙烯酸与甲醇反应，生成丙烯酸甲酯，磺酸型离子交换树脂被用作催化剂。 1.1 酯化反应原理 丙烯酸与醇的酯化反应是一种生产有机酯的反应。其反应方程式如下： CH2=CHCOOH+CH3OH <==>CH2=CHCOOCH3+H2O 这是一个平衡反应，为使反应有向有利于产品生成的方向进行，采用一些方法，一种方法是用比反应量过量的酸或醇，另一种方法是从反应系统中移除产物。 1.2 丙烯酸与甲醇的酯化反应 （1）酯化反应器的主反应 酯化反应器的主反应的化学方程式如下： H+(IER)* CH2=CHCOOH+CH3OH <==> CH2=CHCOOCH3+H2O AA MEOH MA *IER 指离子交换树脂 （2） 酯化反应器的副反应 CH2=CHCOOH 十2CH3OH———> (CH3O)CH2CH2COOCH3+H2O MPM：(3-甲氧基丙酸甲酯) H+(IER)* 2CH2=CHCOOH 十CH3OH ———> CH2=CHCOOC2H4COOCH3+H2O D-M(3-丙烯酰氧基丙酸甲酯／二聚丙烯酸甲酯) 1 H+(1ER) CH2=CHCOOH+CH3OH———>HOC2H4COOCH3 HOPM(3-羟基丙酸甲酯) H+(1ER) CH2=CHCOOH+CH3OH ——>CH3OC2H4COOH MPA(3-甲氧基丙酸) H+(1ER) 2CH2=CHCOOH———>CH2=CHCOOC2H4COOH D-AA(3·丙烯酰氧基丙酸／二聚丙烯酸) 其他副产物是由于原料中的杂质的反应而形成的。典型的丙烯酸中的杂质的反应如下： CH3COOH+R-OH——>CH3COOR 十 H2O C2H5COOH+R-OH——>C2H5COOR 十 H2O 丙烯酸甲酯的酯化反应在固定床反应器内进行，它是一个可逆反应，本工艺采用酸过量使反应向正方向进行。 反应在如下情况下进行： 温度：75℃(MA) 醇／酸摩尔比：0．75(MA) 由于甲酯易于通过蒸馏的方法从丙烯酸中分离出来，从经济性角度，醇的转化率被设在 60％-70％的中等程度。未反应的丙烯酸从精制部分被再次循环回反应器后转化为酯。 用于甲酯单元的离子交换树脂的恶化因素有：金属离子的玷污、焦油性物质的覆盖、氧化、不可撤回的溶涨等。因此，如果催化剂有意被长期使用，这些因素应引起注意。被金属铁离子玷污导致的不可撤回的溶涨应特别注意。 1.3 丙烯酸回收 丙烯酸回收是利用丙烯酸分馏塔精馏的原理，轻的甲酯、甲醇和水从塔 2 顶蒸出，重的丙烯酸从塔底排出来。 1.4 醇萃取及回收 醇萃取塔利用醇易溶于水的物性，用水将甲酯从主物流中萃取出来，同时萃取液夹带了一些甲酯，再经过醇回收塔，经过精馏，大部分水从塔底排出，甲醇和甲酯从塔顶蒸出，返回反应器循环使...
