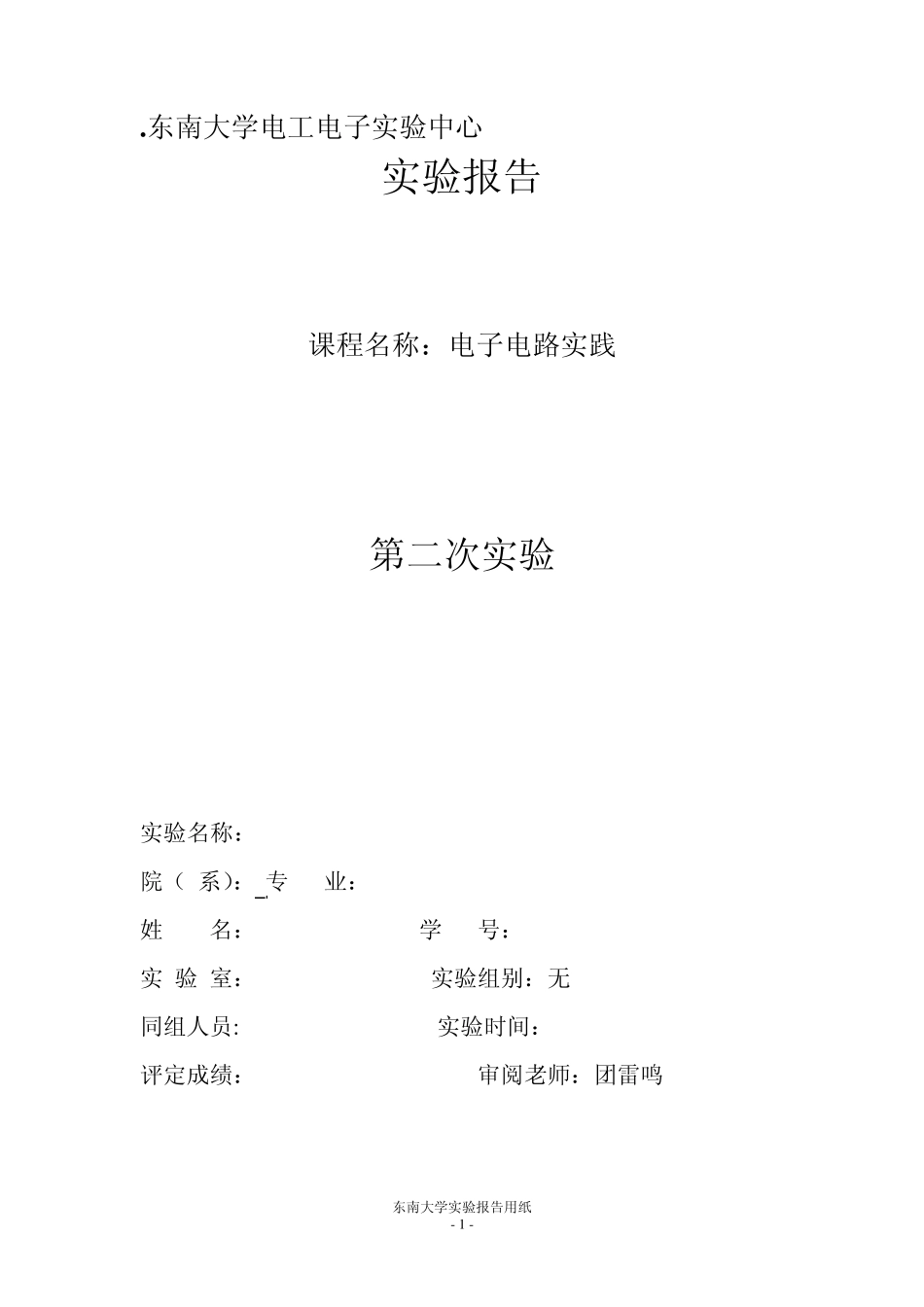

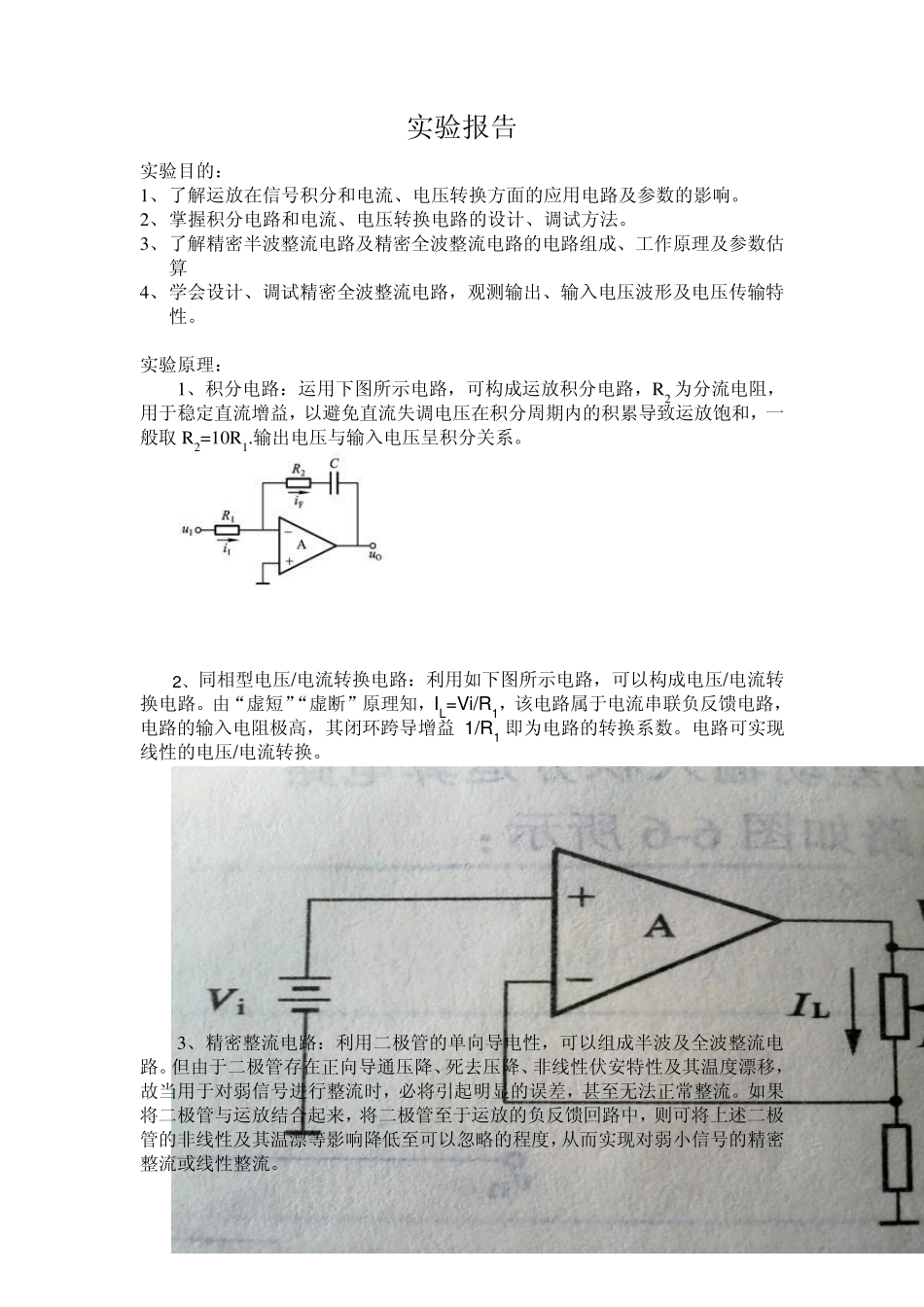

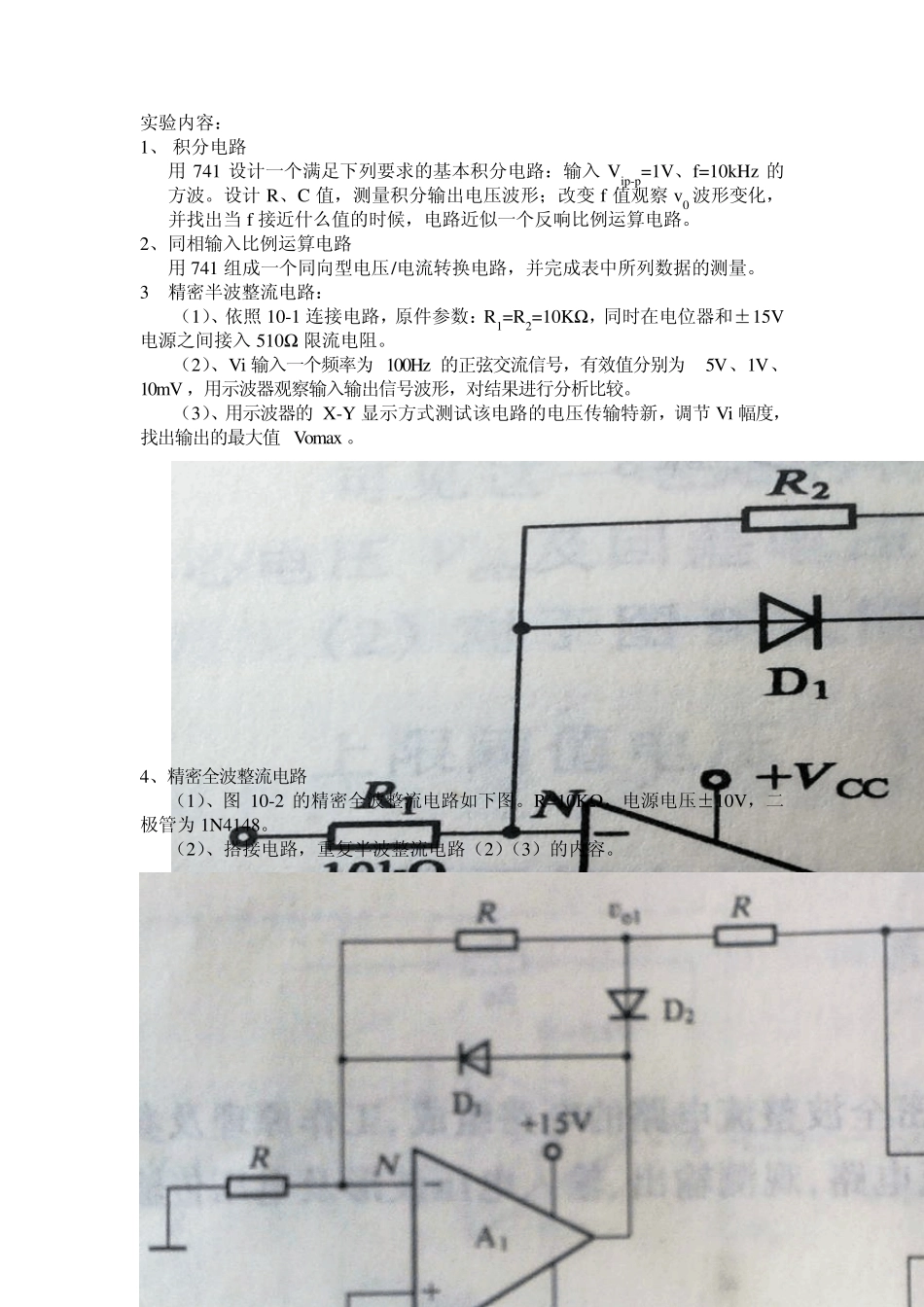

东南大学实验报告用纸 - 1 - .东南大学电工电子实验中心 实验报告 课程名称：电子电路实践 第二次实验 实验名称： 院（ 系）： 专 业： 姓 名： 学 号： 实 验 室： 实验组别：无 同组人员: 实验时间： 评定成绩： 审阅老师：团雷鸣 东南大学实验报告用纸 - 2 - 实验报告 实验目的： 1、 了解运放在信号积分和电流、电压转换方面的应用电路及参数的影响。 2、 掌握积分电路和电流、电压转换电路的设计、调试方法。 3、 了解精密半波整流电路及精密全波整流电路的电路组成、工作原理及参数估算 4、 学会设计、调试精密全波整流电路，观测输出、输入电压波形及电压传输特性。 实验原理： 1、积分电路：运用下图所示电路，可构成运放积分电路，R 2 为分流电阻，用于稳定直流增益，以避免直流失调电压在积分周期内的积累导致运放饱和，一般取R 2=10R 1.输出电压与输入电压呈积分关系。 2、同相型电压/电流转换电路：利用如下图所示电路，可以构成电压/电流转换电路。由“虚短”“虚断”原理知，IL=Vi/R1，该电路属于电流串联负反馈电路，电路的输入电阻极高，其闭环跨导增益1/R1 即为电路的转换系数。电路可实现线性的电压/电流转换。 3、精密整流电路：利用二极管的单向导电性，可以组成半波及全波整流电路。但由于二极管存在正向导通压降、死去压降、非线性伏安特性及其温度漂移，故当用于对弱信号进行整流时，必将引起明显的误差，甚至无法正常整流。如果将二极管与运放结合起来，将二极管至于运放的负反馈回路中，则可将上述二极管的非线性及其温漂等影响降低至可以忽略的程度，从而实现对弱小信号的精密整流或线性整流。 东南大学实验报告用纸 - 3 - 实验内容： 1、 积分电路 用741 设计一个满足下列要求的基本积分电路：输入Vip-p=1V、f=10kHz 的方波。设计R、C 值，测量积分输出电压波形；改变f 值观察v0 波形变化，并找出当f 接近什么值的时候，电路近似一个反响比例运算电路。 2、同相输入比例运算电路 用741 组成一个同向型电压/电流转换电路，并完成表中所列数据的测量。 3 精密半波整流电路： （1）、依照10-1 连接电路，原件参数：R1=R2=10KΩ，同时在电位器和±15V电源之间接入510Ω 限流电阻。 （2）、Vi 输入一个频率为 100Hz 的正弦交流信号，有效值分别为5V、1V、10mV ，用示波器观察输入输出信号波形，对结果进行分析比较。 （3）、用示波器的X-Y 显...
