东风4DD型内燃机车辅修工艺

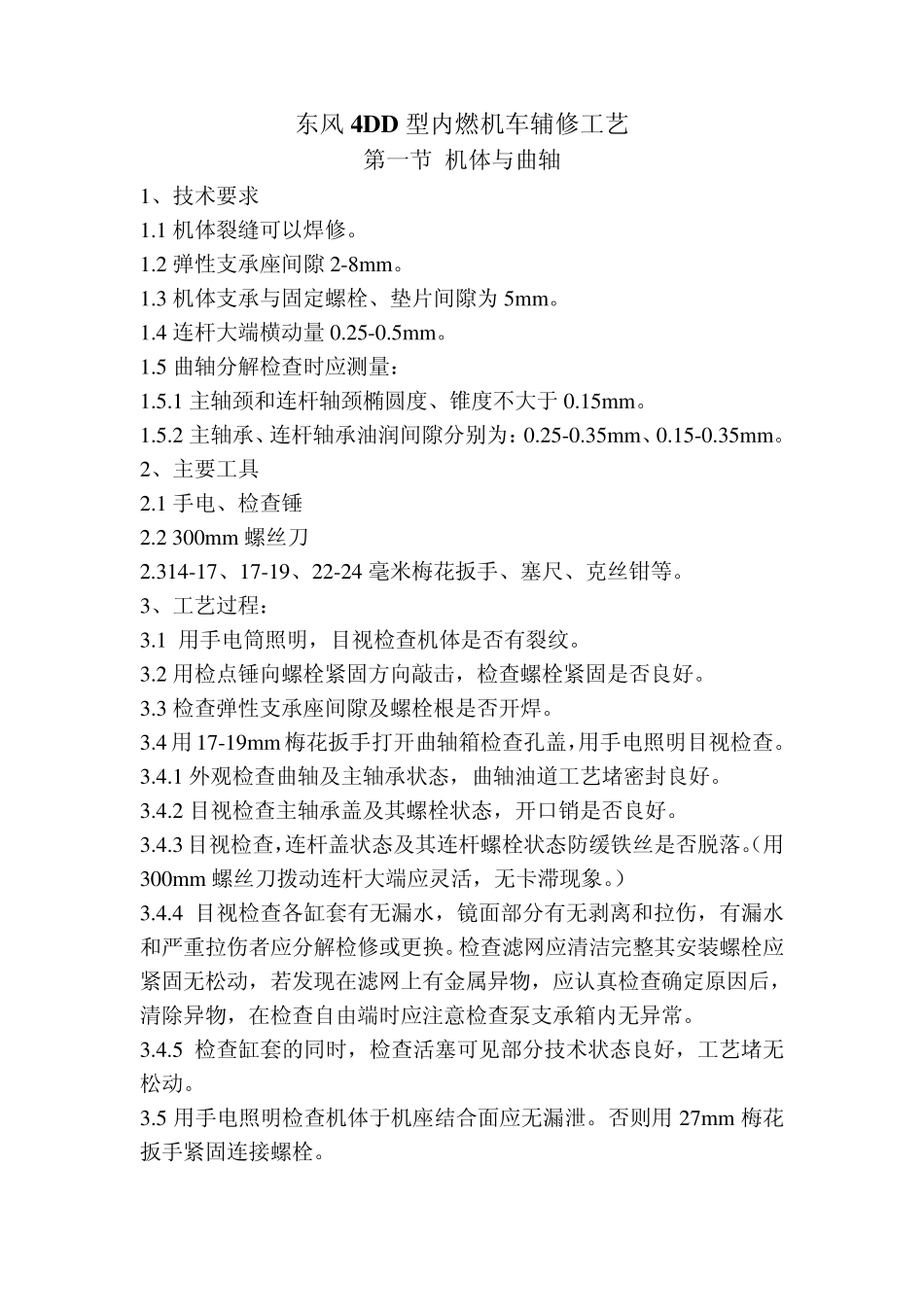

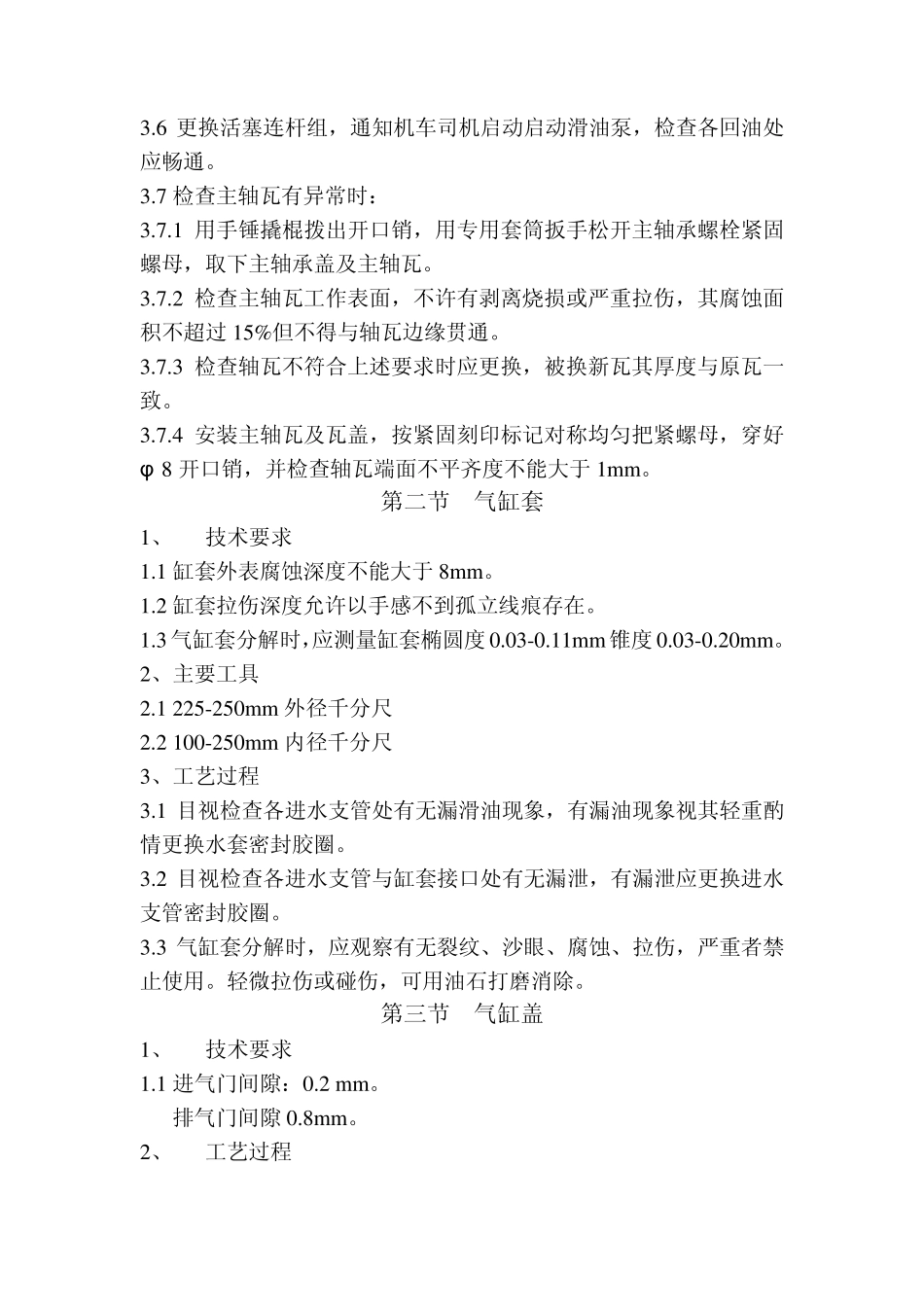

东风4D D 型内燃机车辅修工艺 第一节 机体与曲轴 1、技术要求 1.1 机体裂缝可以焊修。 1.2 弹性支承座间隙 2-8m m 。 1.3 机体支承与固定螺栓、垫片间隙为 5m m 。 1.4 连杆大端横动量 0.25-0.5m m 。 1.5 曲轴分解检查时应测量： 1.5.1 主轴颈和连杆轴颈椭圆度、锥度不大于 0.15m m 。 1.5.2 主轴承、连杆轴承油润间隙分别为：0.25-0.35m m 、0.15-0.35m m 。 2、主要工具 2.1 手电、检查锤 2.2 300m m 螺丝刀 2.314-17、17-19、22-24 毫米梅花扳手、塞尺、克丝钳等。 3、工艺过程： 3.1 用手电筒照明，目视检查机体是否有裂纹。 3.2 用检点锤向螺栓紧固方向敲击，检查螺栓紧固是否良好。 3.3 检查弹性支承座间隙及螺栓根是否开焊。 3.4 用 17-19m m 梅花扳手打开曲轴箱检查孔盖，用手电照明目视检查。 3.4.1 外观检查曲轴及主轴承状态，曲轴油道工艺堵密封良好。 3.4.2 目视检查主轴承盖及其螺栓状态，开口销是否良好。 3.4.3 目视检查，连杆盖状态及其连杆螺栓状态防缓铁丝是否脱落。（用300m m 螺丝刀拨动连杆大端应灵活，无卡滞现象。） 3.4.4 目视检查各缸套有无漏水，镜面部分有无剥离和拉伤，有漏水和严重拉伤者应分解检修或更换。检查滤网应清洁完整其安装螺栓应紧固无松动，若发现在滤网上有金属异物，应认真检查确定原因后，清除异物，在检查自由端时应注意检查泵支承箱内无异常。 3.4.5 检查缸套的同时，检查活塞可见部分技术状态良好，工艺堵无松动。 3.5 用手电照明检查机体于机座结合面应无漏泄。否则用 27m m 梅花扳手紧固连接螺栓。 3.6 更换活塞连杆组，通知机车司机启动启动滑油泵，检查各回油处应畅通。 3.7 检查主轴瓦有异常时： 3.7.1 用手锤撬棍拨出开口销，用专用套筒扳手松开主轴承螺栓紧固螺母，取下主轴承盖及主轴瓦。 3.7.2 检查主轴瓦工作表面，不许有剥离烧损或严重拉伤，其腐蚀面积不超过15%但不得与轴瓦边缘贯通。 3.7.3 检查轴瓦不符合上述要求时应更换，被换新瓦其厚度与原瓦一致。 3.7.4 安装主轴瓦及瓦盖，按紧固刻印标记对称均匀把紧螺母，穿好φ 8 开口销，并检查轴瓦端面不平齐度不能大于1m m 。 第二节 气缸套 1、 技术要求 1.1 缸套外表腐蚀深度不能大于8m m 。 1.2 缸套拉伤深度允许以手感不到孤立线痕存在。 1.3 气缸套分解时，应测量缸套椭圆度0.03-0.11m m 锥度0.03-0.20m m 。 2、主要...
