丝杠规格及选型

丝杠规格及选型_第1页
1/7
丝杠规格及选型_第2页
2/7
丝杠规格及选型_第3页
3/7

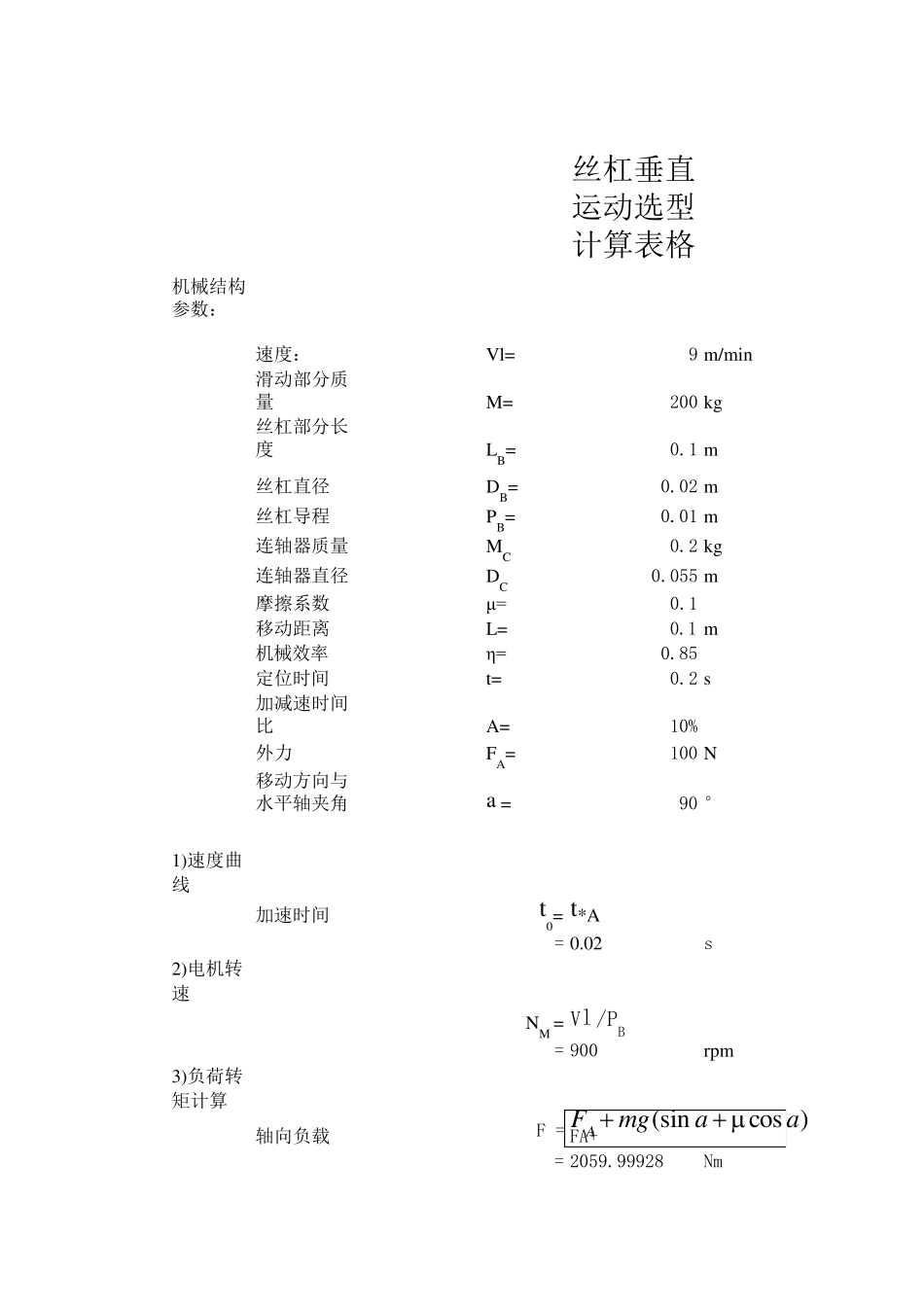

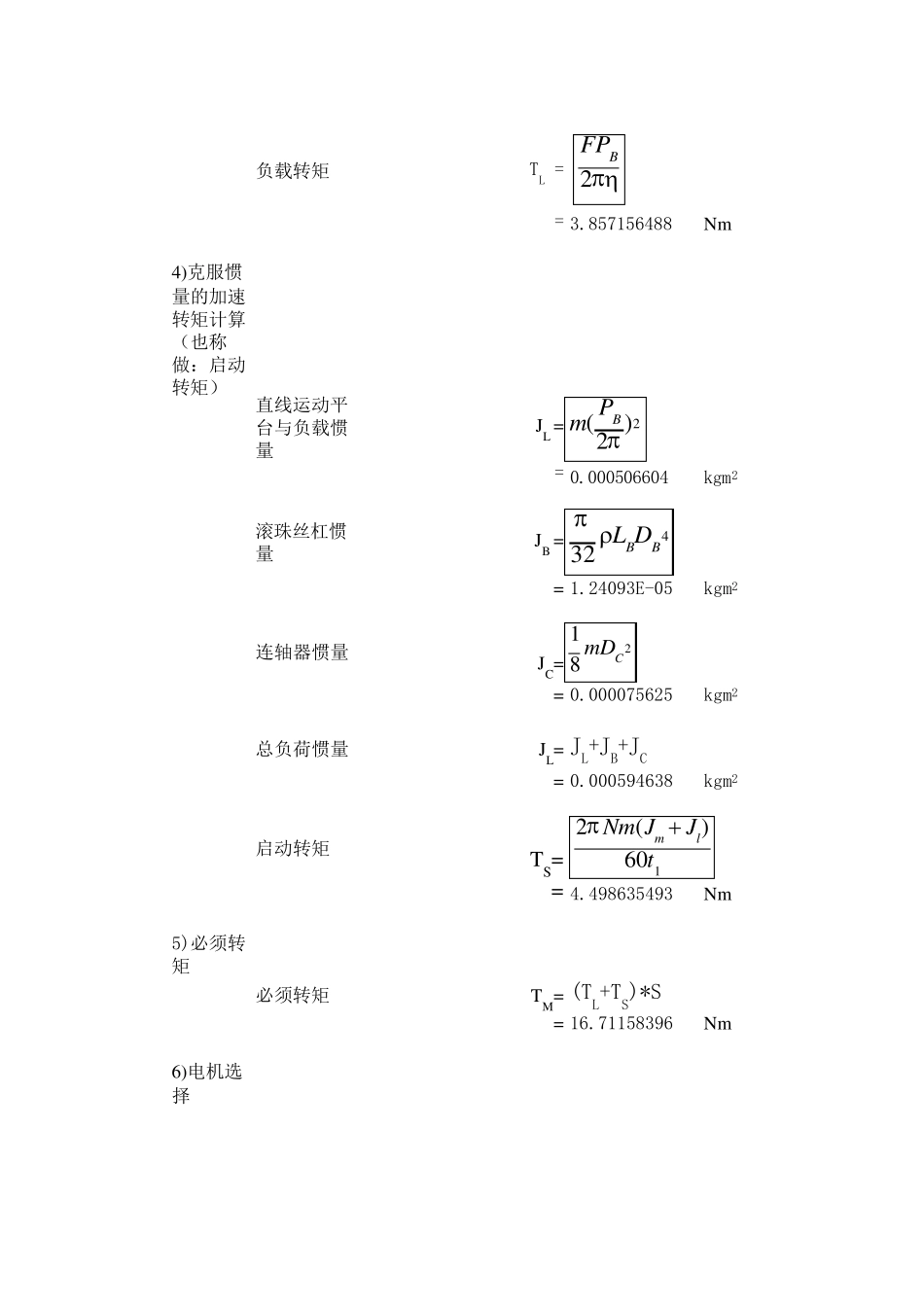

丝杠垂直运动选型计算表格机械结构参数:速度:Vl=9 m/min滑动部分质量M=200 kg丝杠部分长度LB=0.1 m丝杠直径DB=0.02 m丝杠导程PB=0.01 m连轴器质量MC0.2 kg连轴器直径DC0.055 m摩擦系数μ=0.1移动距离L=0.1 m机械效率η=0.85定位时间t=0.2 s加减速时间比A=10%外力FA=100 N移动方向与水平轴夹角a =90 °1)速度曲线加速时间t0= t*A= 0.02s2)电机转速NM = Vl/PB= 900rpm3)负荷转矩计算轴向负载FA+= 2059.99928Nm F =(sincos )AFm gaa负载转矩= 3.857156488Nm4)克服惯量的加速转矩计算(也称做:启动转矩)直线运动平台与负载惯量JL == 0.000506604kgm2滚珠丝杠惯量JB == 1.24093E-05kgm2连轴器惯量JC== 0.000075625kgm2总负荷惯量JL= JL+JB+JC= 0.000594638kgm2启动转矩TS== 4.498635493Nm5)必须转矩必须转矩TM= (TL+TS)*S= 16.71158396Nm6)电机选择 TL = 2BFP2()2BPm 432BBL D 218CmD12()60mlNm JJt根据计算,初步确定电机型号,然后输入转子惯量,确认TM7)负荷与电机惯量比I1=1.6517718588)负荷与减速机惯量比当负荷与电机惯量比>5时,考虑采用减速装置,提高惯量匹配I2=0.066070874*其他常数*G=9.8 m/s*pi=3.1416*丝杠密度ρ=7900 kg/m3******* cos )aa安全系数S=2电机惯量JM=0.00036 kgm2减速机减速比i=5
