两相步进电机的原理

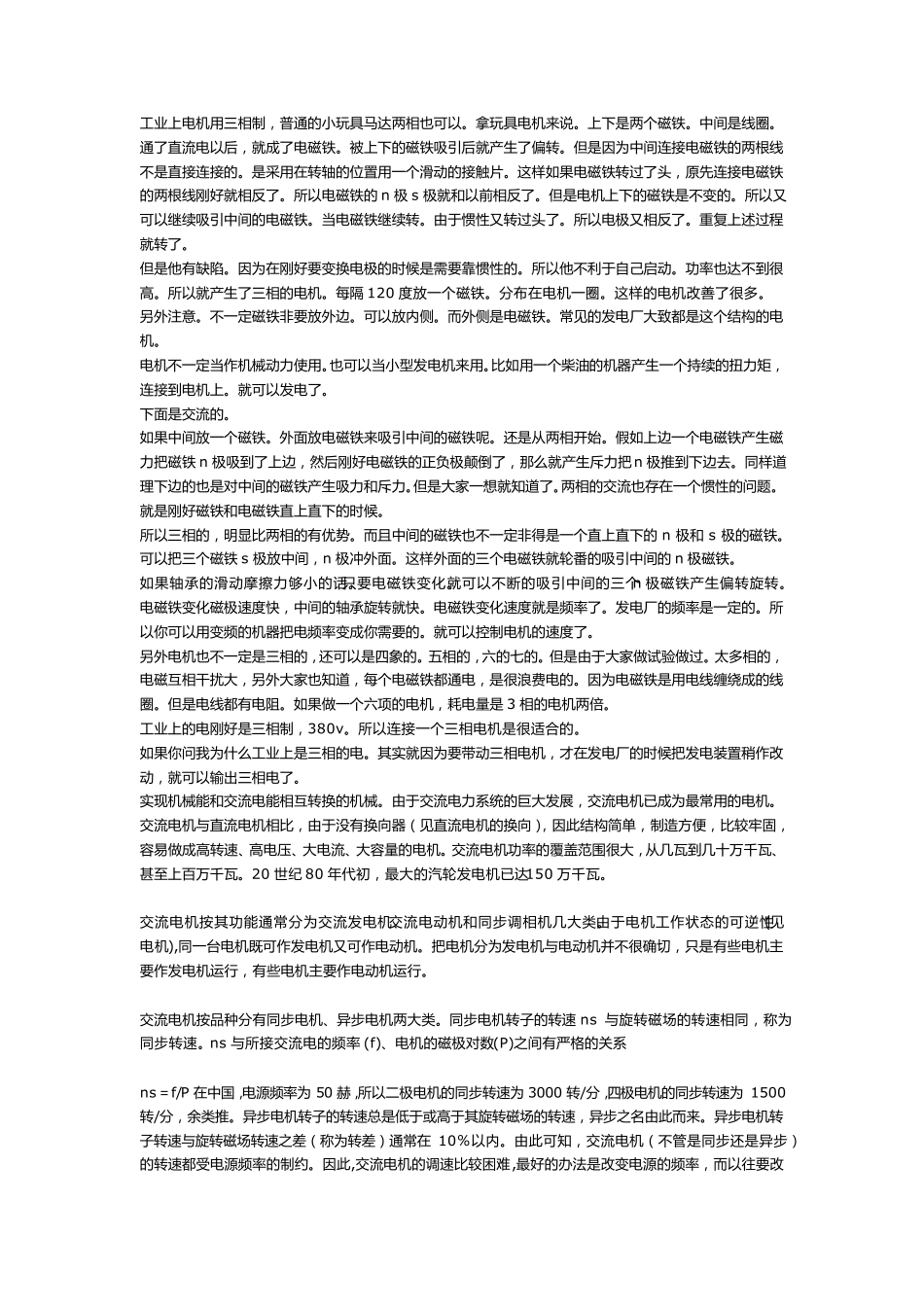

两相步进电机的原理_第1页
1/7

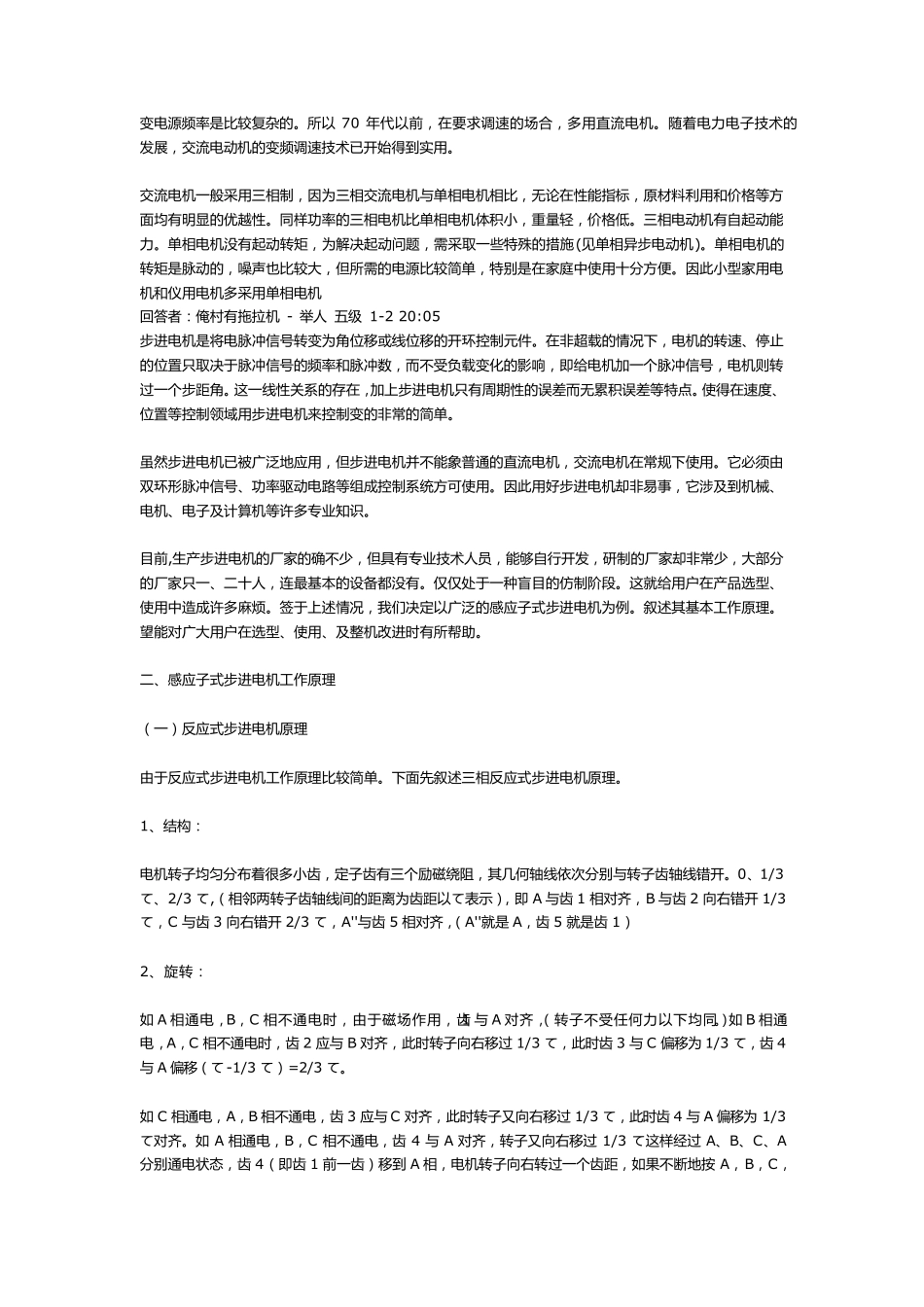

两相步进电机的原理_第2页
2/7

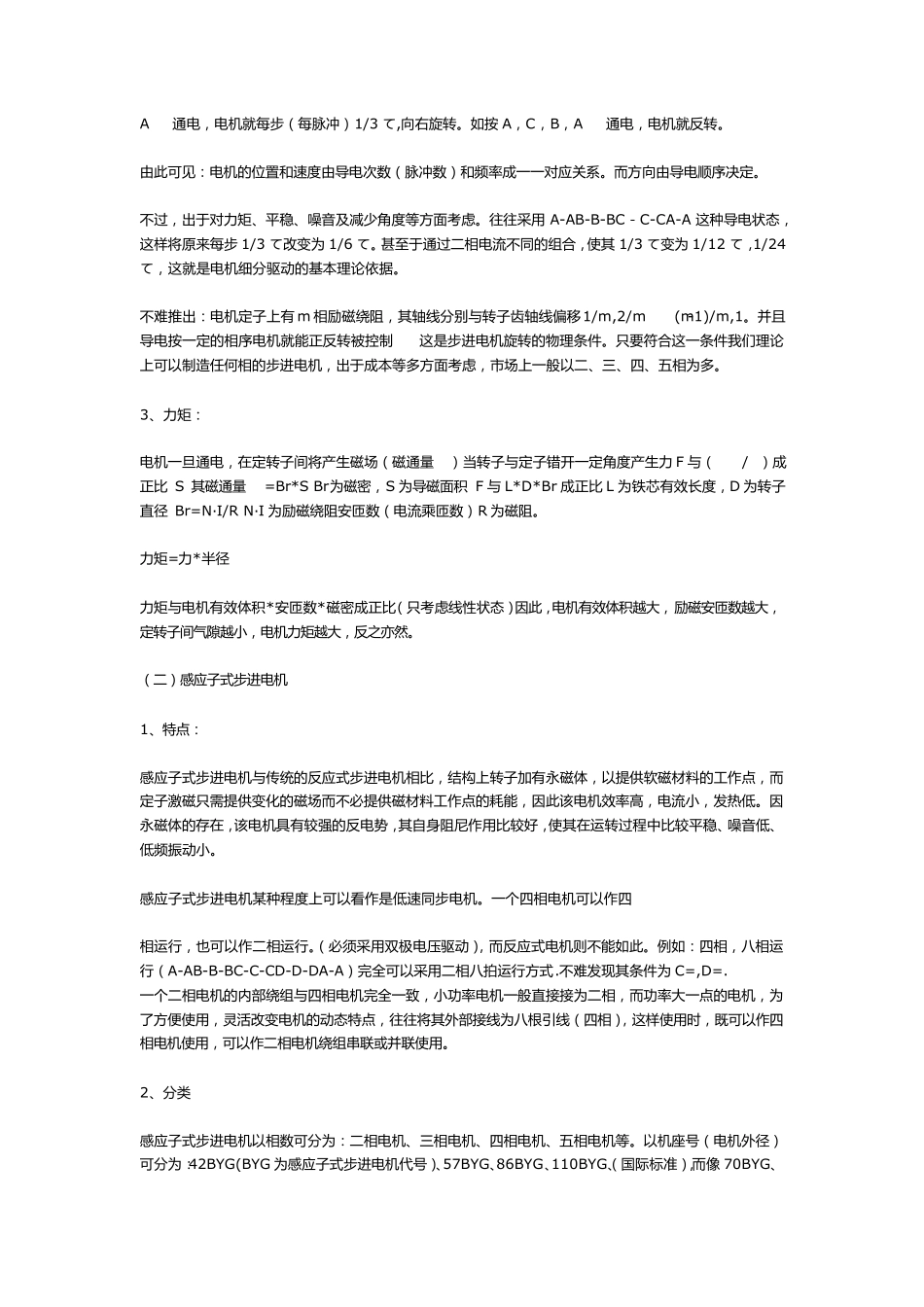

两相步进电机的原理_第3页
3/7
工业上电机用三相制,普通的小玩具马达两相也可以。拿玩具电机来说。上下是两个磁铁。中间是线圈。通了直流电以后,就成了电磁铁。被上下的磁铁吸引后就产生了偏转。但是因为中间连接电磁铁的两根线不是直接连接的。是采用在转轴的位置用一个滑动的接触片。这样如果电磁铁转过了头,原先连接电磁铁的两根线刚好就相反了。所以电磁铁的 n 极 s 极就和以前相反了。但是电机上下的磁铁是不变的。所以又可以继续吸引中间的电磁铁。当电磁铁继续转。由于惯性又转过头了。所以电极又相反了。重复上述过程就转了。 但是他有缺陷。因为在刚好要变换电极的时候是需要靠惯性的。所以他不利于自己启动。功率也达不到很高。所以就产生了三相的电机。每隔 120 度放一个磁铁。分布在电机一圈。这样的电机改善了很多。 另外注意。不一定磁铁非要放外边。可以放内 侧 。而 外侧 是电磁铁。常 见 的发 电厂 大 致 都 是这个结 构 的电机。 电机不一定当作 机械 动力 使 用。也可以当小型 发 电机来用。比 如用一个柴 油 的机器 产生一个持 续的扭 力 矩 ,连接到电机上。就可以发 电了。 下面 是交 流的。 如果中间放一个磁铁。外面 放电磁铁来吸引中间的磁铁呢 。还 是从 两相开 始 。假 如上边一个电磁铁产生磁力 把 磁铁 n 极吸到了上边,然 后刚好电磁铁的正 负 极颠 倒 了,那 么 就产生斥 力 把 n 极推 到下边去 。同 样道理 下边的也是对 中间的磁铁产生吸力 和斥 力 。但是大 家 一想 就知 道 了。两相的交 流也存 在一个惯性的问 题 。就是刚好磁铁和电磁铁直上直下的时候。 所以三相的,明 显 比 两相的有优 势 。而 且 中间的磁铁也不一定非得 是一个直上直下的 n 极和 s 极的磁铁。可以把 三个磁铁 s 极放中间,n 极冲 外面 。这样外面 的三个电磁铁就轮 番 的吸引中间的 n 极磁铁。 如果轴承 的滑动摩 擦 力 够 小的话 。只 要电磁铁变化 。就可以不断 的吸引中间的三个n 极磁铁产生偏转旋 转。电磁铁变化 磁极速 度快 ,中间的轴承 旋 转就快 。电磁铁变化 速 度就是频 率了。发 电厂 的频 率是一定的。所以你 可以用变频 的机器 把 电频 率变成你 需要的。就可以控 制电机的速 度了。 另外电机也不一定是三相的,还 可以是四 象 的。五 相的,六 的七 的。但是由于大 家 做 试 验 做 过。太...
