两表一器变化题

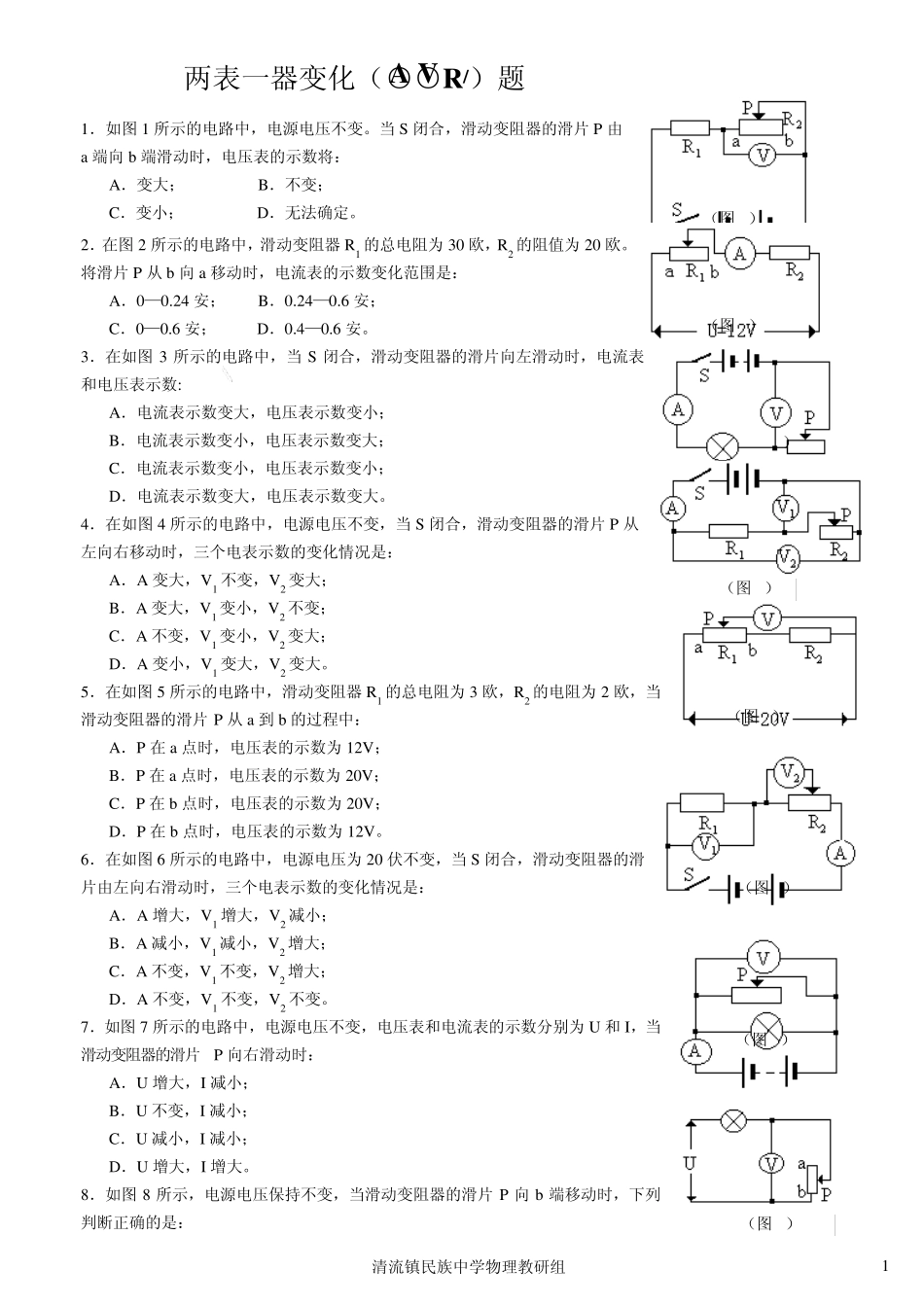

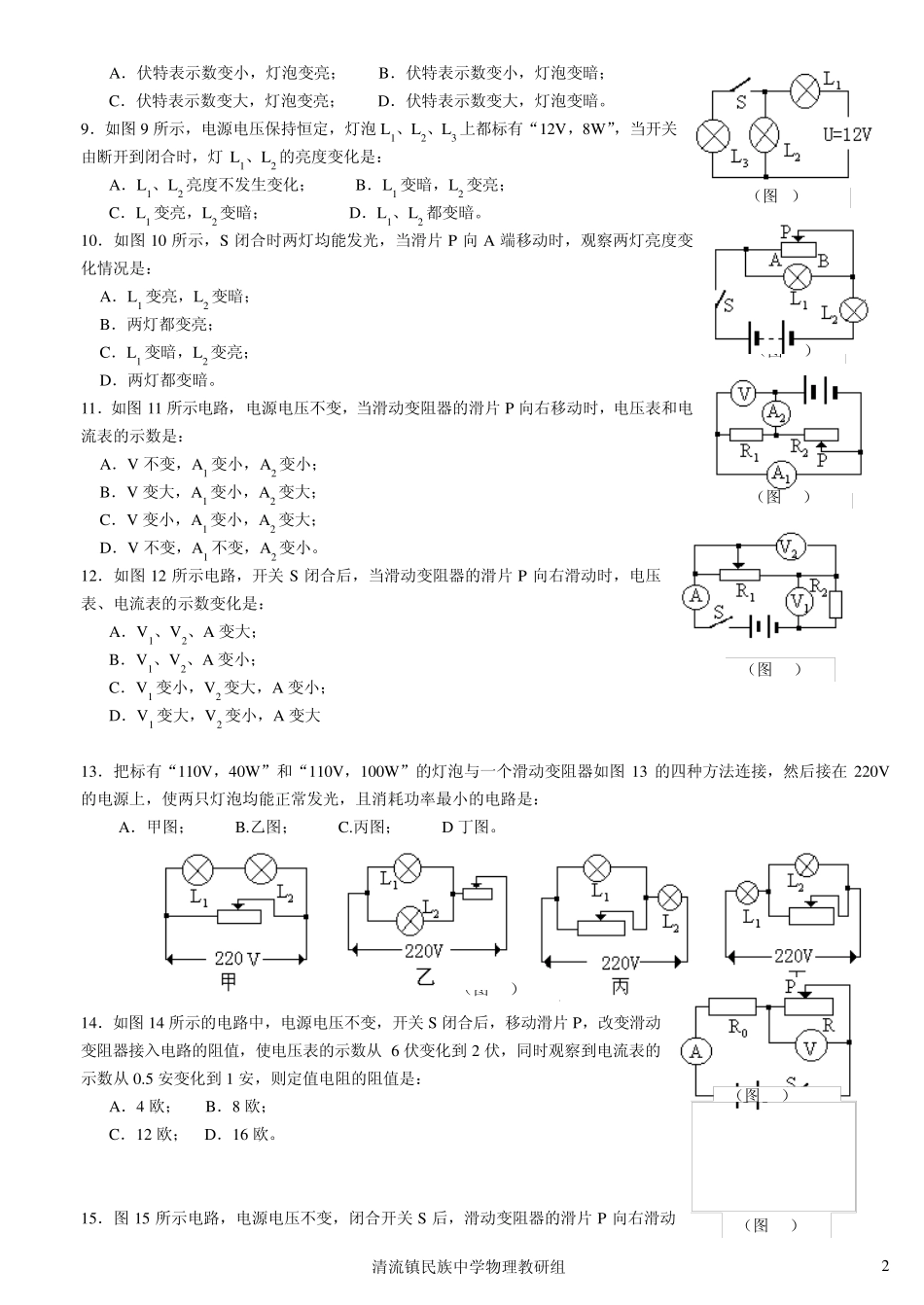

清流镇民族中学物理教研组 1 两表一器变化（○A ○V R /）题 1．如图1 所示的电路中，电源电压不变。当S 闭合，滑动变阻器的滑片P 由 a 端向b 端滑动时，电压表的示数将： A．变大； B．不变； C．变小； D．无法确定。 2．在图2 所示的电路中，滑动变阻器R1 的总电阻为30 欧，R2 的阻值为20 欧。 将滑片P 从b 向a 移动时，电流表的示数变化范围是： A．0—0.24 安； B．0.24—0.6 安； C．0—0.6 安； D．0.4—0.6 安。 3．在如图3 所示的电路中，当S 闭合，滑动变阻器的滑片向左滑动时，电流表和电压表示数: A．电流表示数变大，电压表示数变小； B．电流表示数变小，电压表示数变大； C．电流表示数变小，电压表示数变小； D．电流表示数变大，电压表示数变大。 4．在如图4 所示的电路中，电源电压不变，当S 闭合，滑动变阻器的滑片P 从 左向右移动时，三个电表示数的变化情况是： A．A 变大，V1 不变，V2 变大； B．A 变大，V1 变小，V2 不变； C．A 不变，V1 变小，V2 变大； D．A 变小，V1 变大，V2 变大。 5．在如图5 所示的电路中，滑动变阻器R1 的总电阻为3 欧，R2 的电阻为2 欧，当滑动变阻器的滑片P 从a 到 b 的过程中： A．P 在a 点时，电压表的示数为12V； B．P 在a 点时，电压表的示数为20V； C．P 在b 点时，电压表的示数为20V； D．P 在b 点时，电压表的示数为12V。 6．在如图6 所示的电路中，电源电压为20 伏不变，当S 闭合，滑动变阻器的滑片由左向右滑动时，三个电表示数的变化情况是： A．A 增大，V1 增大，V2 减小； B．A 减小，V1 减小，V2 增大； C．A 不变，V1 不变，V2 增大； D．A 不变，V1 不变，V2 不变。 7．如图7 所示的电路中，电源电压不变，电压表和电流表的示数分别为U 和 I，当滑动变阻器的滑片P 向右滑动时： A．U 增大，I 减小； B．U 不变，I 减小； C．U 减小，I 减小； D．U 增大，I 增大。 8．如图8 所示，电源电压保持不变，当滑动变阻器的滑片P 向b 端移动时，下列判断正确的是： （图3） （图1） （图2） （图4） （图5） （图6） （图7） （图8） 清流镇民族中学物理教研组 2 A．伏特表示数变小，灯泡变亮； B．伏特表示数变小，灯泡变暗； C．伏特表示数变大，灯泡变亮； D．伏特表示数变大，灯泡变暗。 9．如图9 所示，电源电压保持恒定，灯泡L1...
