中专[机械制图]试题库(上)有答案

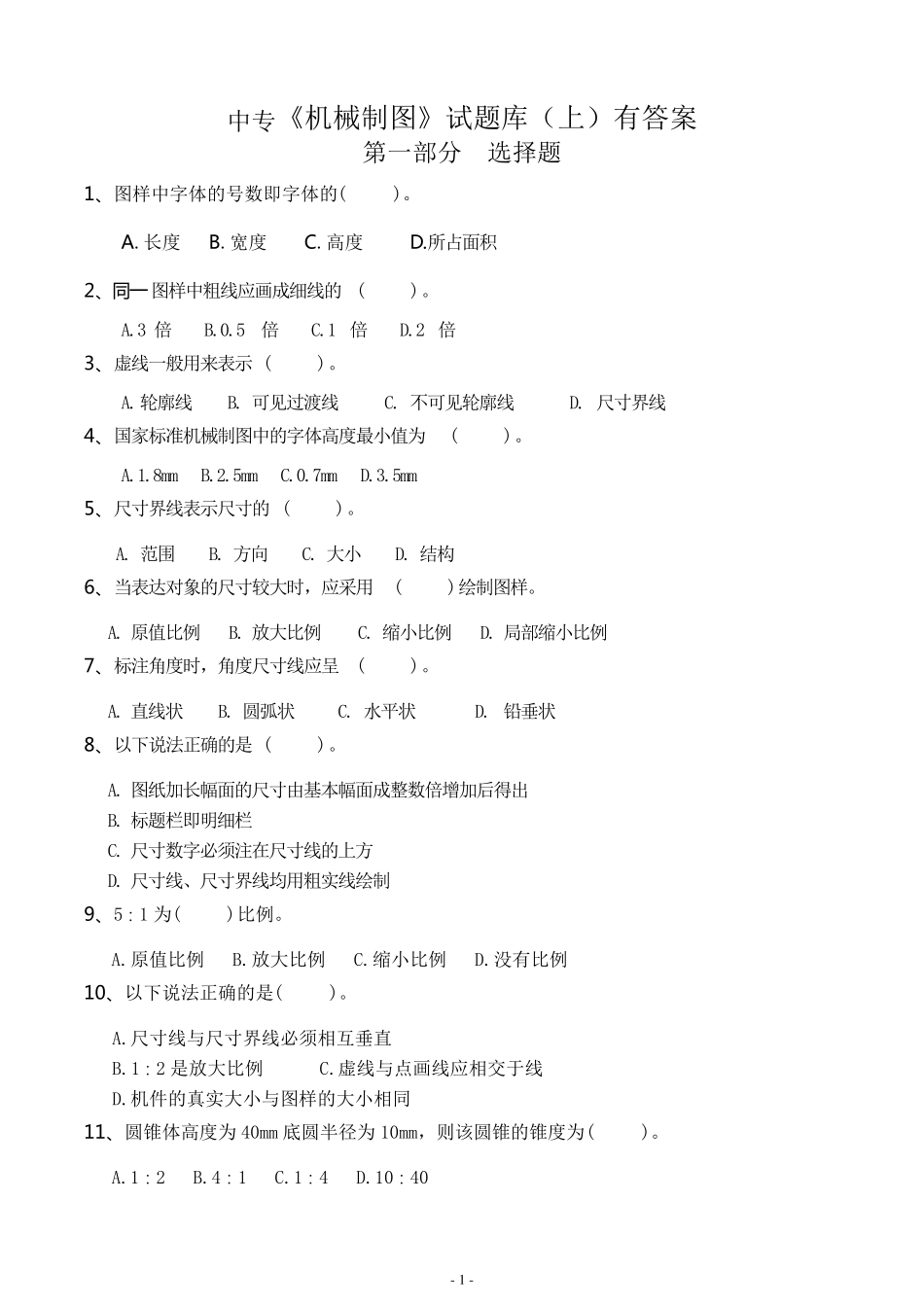

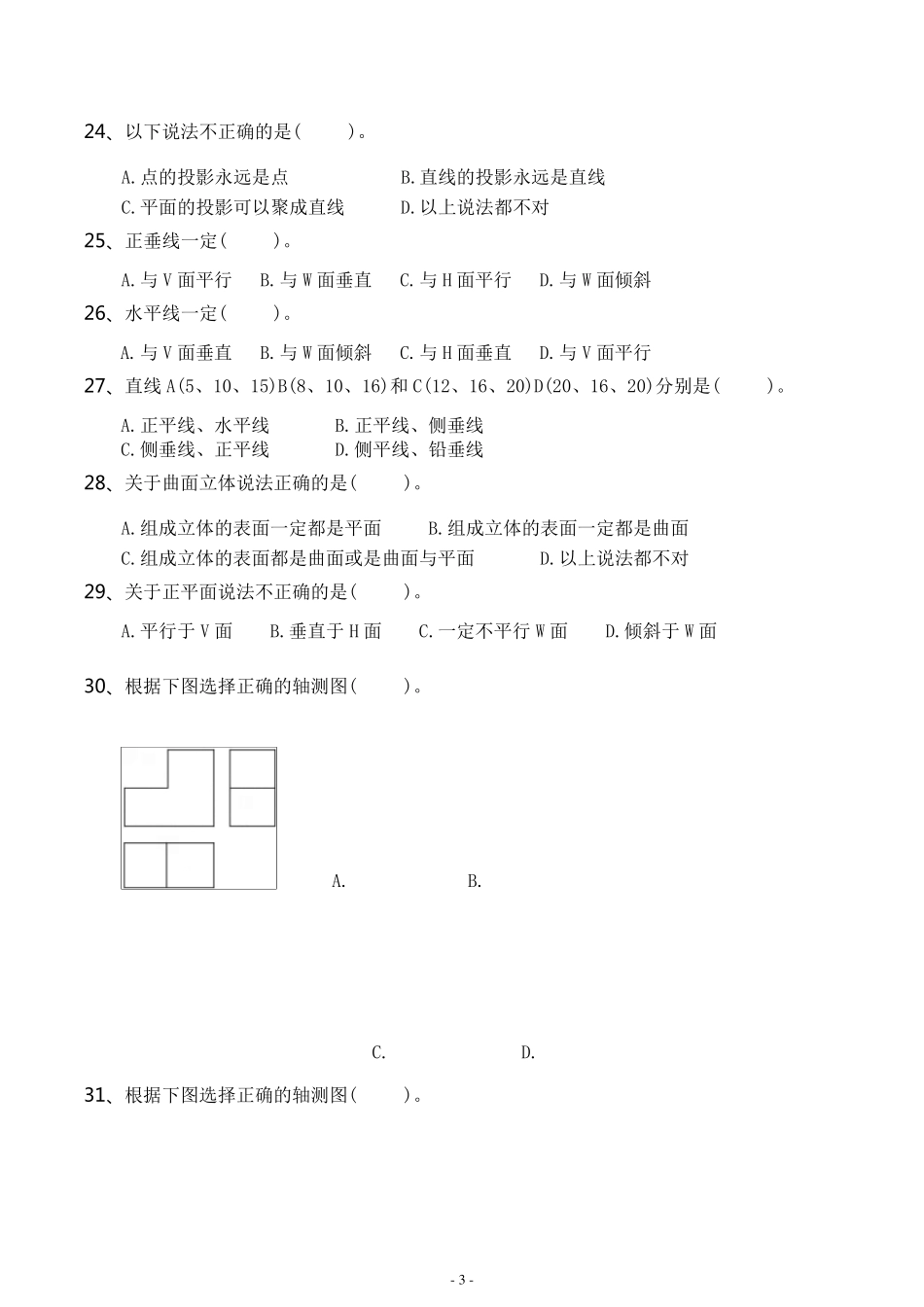

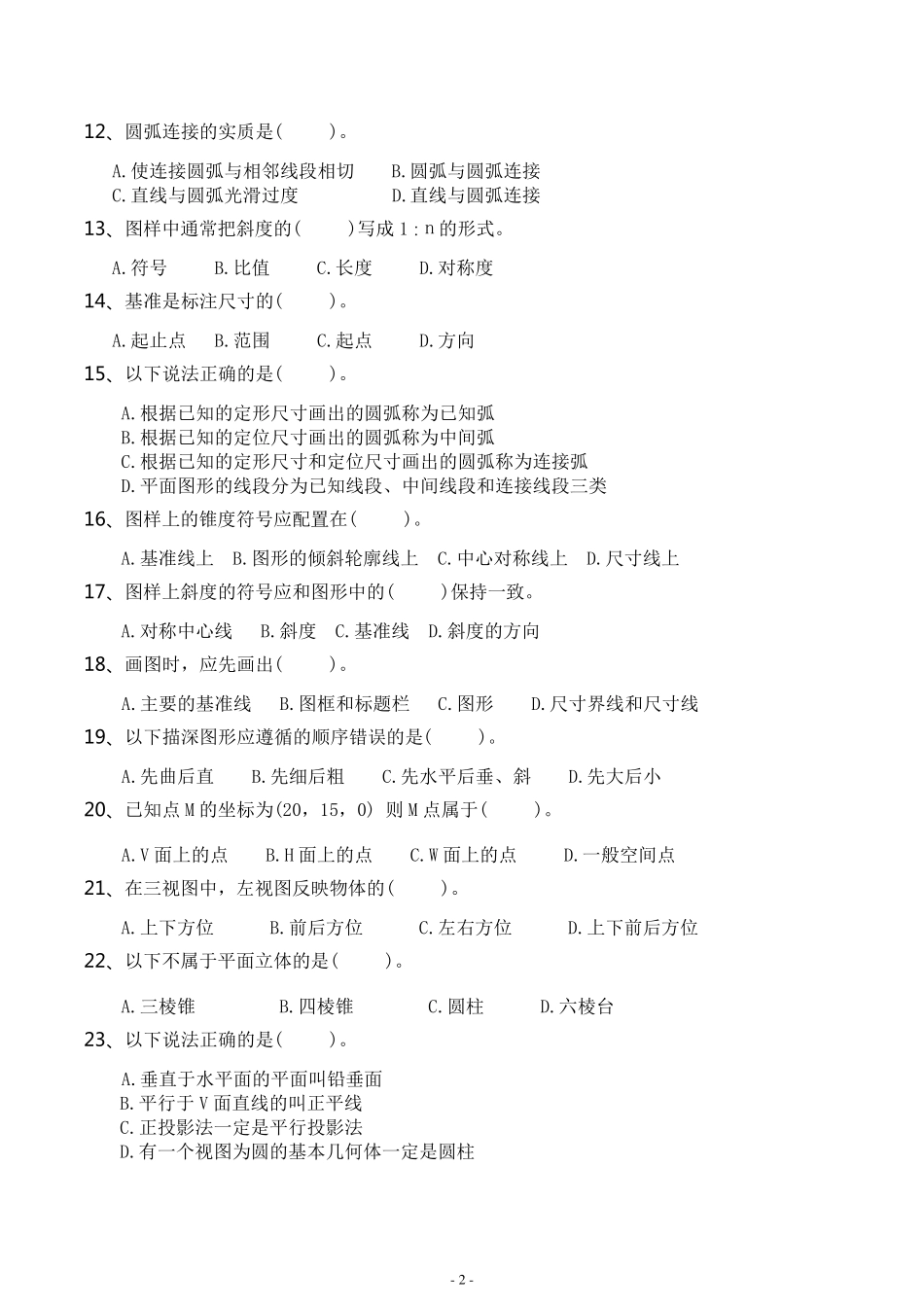

- 1 - 中专《机械制图》试题库（上）有答案 第一部分 选择题 1、图样中字体的号数即字体的( )。 A.长度 B.宽度 C.高度 D.所占面积 2、同一图样中粗线应画成细线的( )。 A.3 倍 B.0.5倍 C.1 倍 D.2 倍 3、虚线一般用来表示( )。 A.轮廓线 B. 可见过渡线 C. 不可见轮廓线 D. 尺寸界线 4、国家标准机械制图中的字体高度最小值为( )。 A.1.8mm B.2.5mm C.0.7mm D.3.5mm 5、尺寸界线表示尺寸的( )。 A. 范围 B. 方向 C. 大小 D. 结构 6、当表达对象的尺寸较大时，应采用( )绘制图样。 A. 原值比例 B. 放大比例 C. 缩小比例 D. 局部缩小比例 7、标注角度时，角度尺寸线应呈( )。 A. 直线状 B. 圆弧状 C. 水平状 D. 铅垂状 8、以下说法正确的是( )。 A. 图纸加长幅面的尺寸由基本幅面成整数倍增加后得出 B. 标题栏即明细栏 C. 尺寸数字必须注在尺寸线的上方 D. 尺寸线、尺寸界线均用粗实线绘制 9、5︰1 为( )比例。 A.原值比例 B.放大比例 C.缩小比例 D.没有比例 10、以下说法正确的是( )。 A.尺寸线与尺寸界线必须相互垂直 B.1︰2 是放大比例 C.虚线与点画线应相交于线 D.机件的真实大小与图样的大小相同 11、圆锥体高度为40mm 底圆半径为10mm，则该圆锥的锥度为( )。 A.1︰2 B.4︰1 C.1︰4 D.10︰40 - 2 - 12、 圆弧连接的实质是( )。 A.使连接圆弧与相邻线段相切 B.圆弧与圆弧连接 C.直线与圆弧光滑过度 D.直线与圆弧连接 13、 图样中通常把斜度的( )写成1︰n 的形式。 A.符号 B.比值 C.长度 D.对称度 14、 基准是标注尺寸的( )。 A.起止点 B.范围 C.起点 D.方向 15、 以下说法正确的是( )。 A.根据已知的定形尺寸画出的圆弧称为已知弧 B.根据已知的定位尺寸画出的圆弧称为中间弧 C.根据已知的定形尺寸和定位尺寸画出的圆弧称为连接弧 D.平面图形的线段分为已知线段、中间线段和连接线段三类 16、 图样上的锥度符号应配置在( )。 A.基准线上 B.图形的倾斜轮廓线上 C.中心对称线上 D.尺寸线上 17、 图样上斜度的符号应和图形中的( )保持一致。 A.对称中心线 B.斜度 C.基准线 D.斜度的方向 18、 画图时，应先画出( )。 A.主要的基准线 B.图框和标题栏 C.图形 D.尺寸界线和尺寸线 19、 以下描深图形应遵循的顺序错误的是( )。 A.先曲后直 B.先细后粗 C.先水平后垂、斜 D.先大后小 20、 ...
