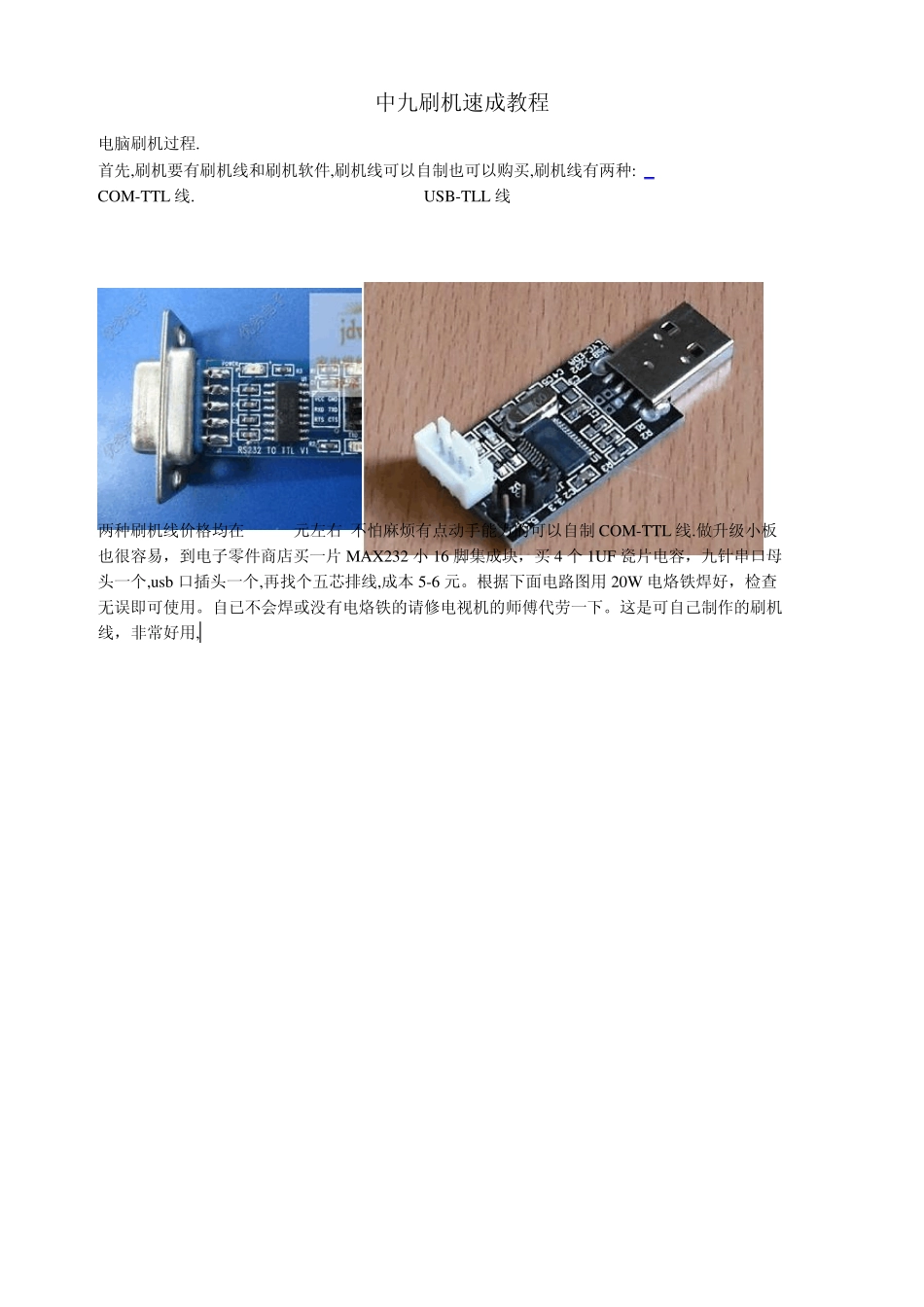

中九刷机速成教程 电脑刷机过程. 首先,刷机要有刷机线和刷机软件,刷机线可以自制也可以购买,刷机线有两种: COM-TTL 线. USB-TLL 线 两种刷机线价格均在10-20元左右,不怕麻烦有点动手能力的可以自制COM-TTL 线.做升级小板也很容易，到电子零件商店买一片MAX232 小16 脚集成块，买4 个1UF 瓷片电容，九针串口母头一个,usb 口插头一个,再找个五芯排线,成本5-6 元。根据下面电路图用 20W 电烙铁焊好，检查无误即可使用。自已不会焊或没有电烙铁的请修电视机的师傅代劳一下。这是可自己制作的刷机线，非常好用, 在网上还发现一个更简单的电路图只要一个74HC14集成电路就行,大家可以试试 串口型升级小板简易通讯自测方法， 1、连接小板上的RX和TX 2、在windows系统中，点击：开始->运行->输入“CMD”回车 3、出现：“-”后，在“-”后面输入“debug”回车 4、输入“O 3F8 AA”回车，（字母 O，3f8是串口 Com1，AA是测试数据，其他数据任意） 5、输入“i 3f8”回车 6、如果小板通讯没问题就会出现“AA”，否则小板有问题数据就会不一致 好了刷机线有了下面就来刷机吧. 刷机就要先来认识中九机的机芯,中九机芯比较普遍的是主解码芯片: 海尔 2023E 国芯 3001 华亚 903(F) 阿里 3330 大海尔 2023 国芯单芯片 6121 这 四 大 主 流 芯 片 最 普 遍 ,剩 下 的 就 比 较 少 量 了 分 别 有 单 芯 片 国 芯 6121.中 天 联 科ALl1118.NECc61216.其乐达 CT216.澜起 M88VS2000等„ ,副解调芯片主要是: 海尔 3121,3102 国芯 1121,AVL1108,等„,这里主要针对四大主流芯片进行讲解.认识芯片后还有些硬件需要认识的: 晶 体 管 九 针 升 级 串 口 四 针 串 口 8脚 1M存储器40脚 2M存储器 12芯面板排线高频头芯片 5812.5810 等„ 首先要识别升级口针脚定意即查清 GND(地线)、RXD(数据输入)、TXD(数据输出)、VCC(电源).BL(复 位)等针脚的位置，要查清是很容易的，用万用表R*100档分别测几个针脚与机壳的电阻值，为0欧的脚肯定是GND，有两个电阻值相差不大，还有一个电阻值最小但不为0，这个电阻最小的脚就是VCC,剩下一个电阻值不大不小是BL，两个电阻值相差不大的脚就是RXD、TXD。再用万用表直流电压 V*10v档测几个针脚，可分别测出为0v、3.3v、3.3v和 3-5v的VCC电压、1.6v的BL脚。有的机子几个脚都测不出电压，那是因为接收机内部已做好了连接电平转换电路，故...
