中兴C300EPON基本业务配置VIP专享

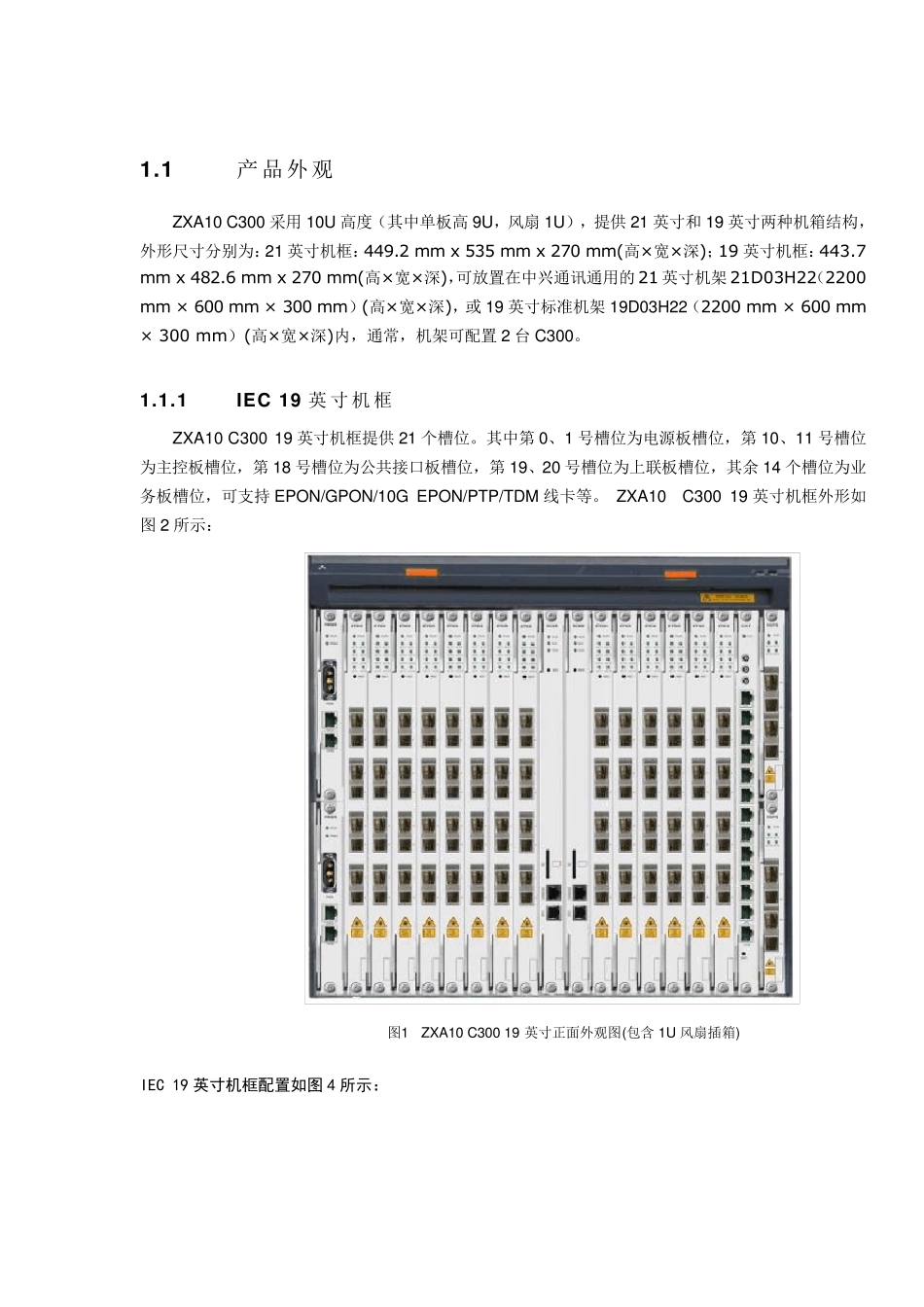

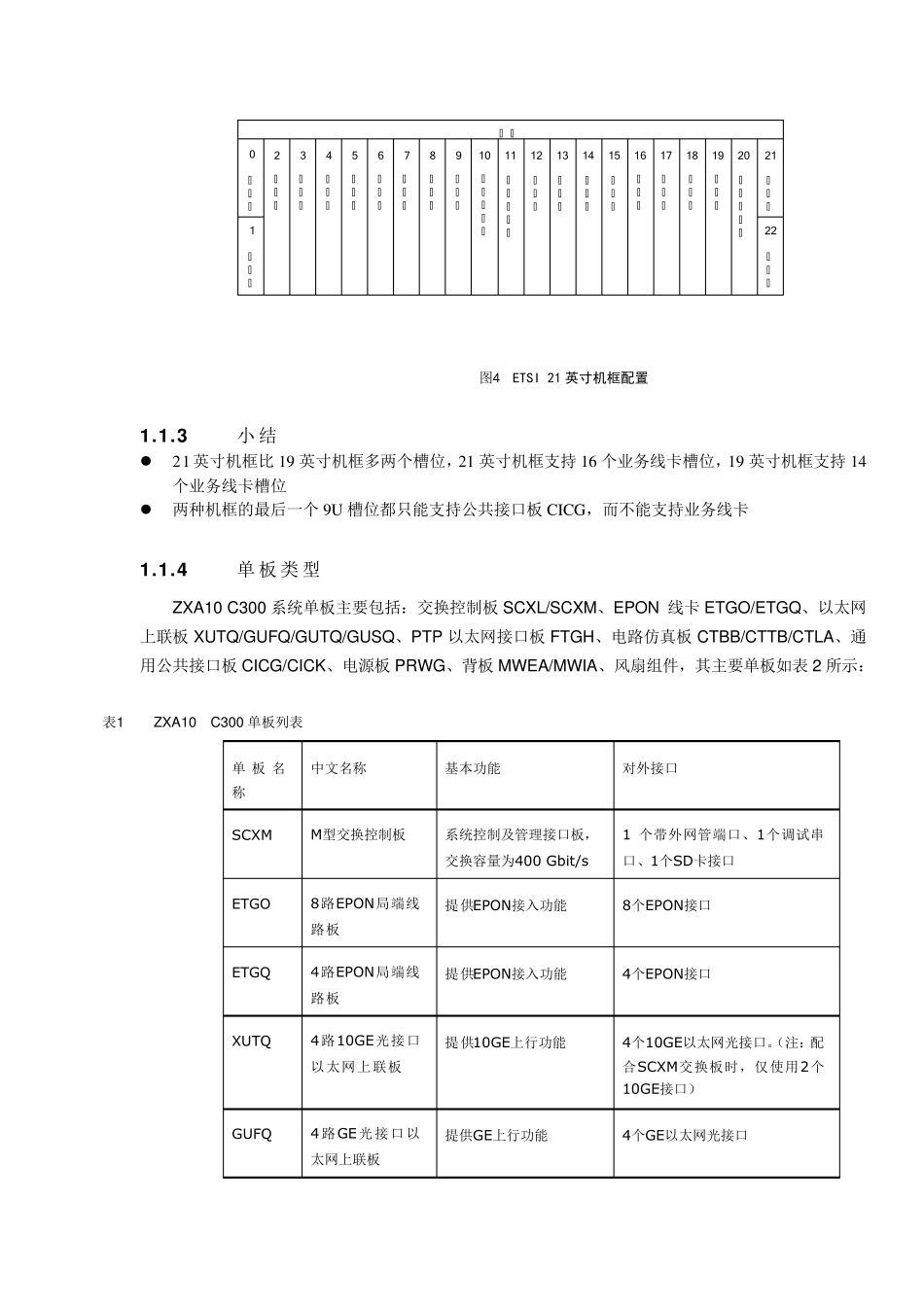

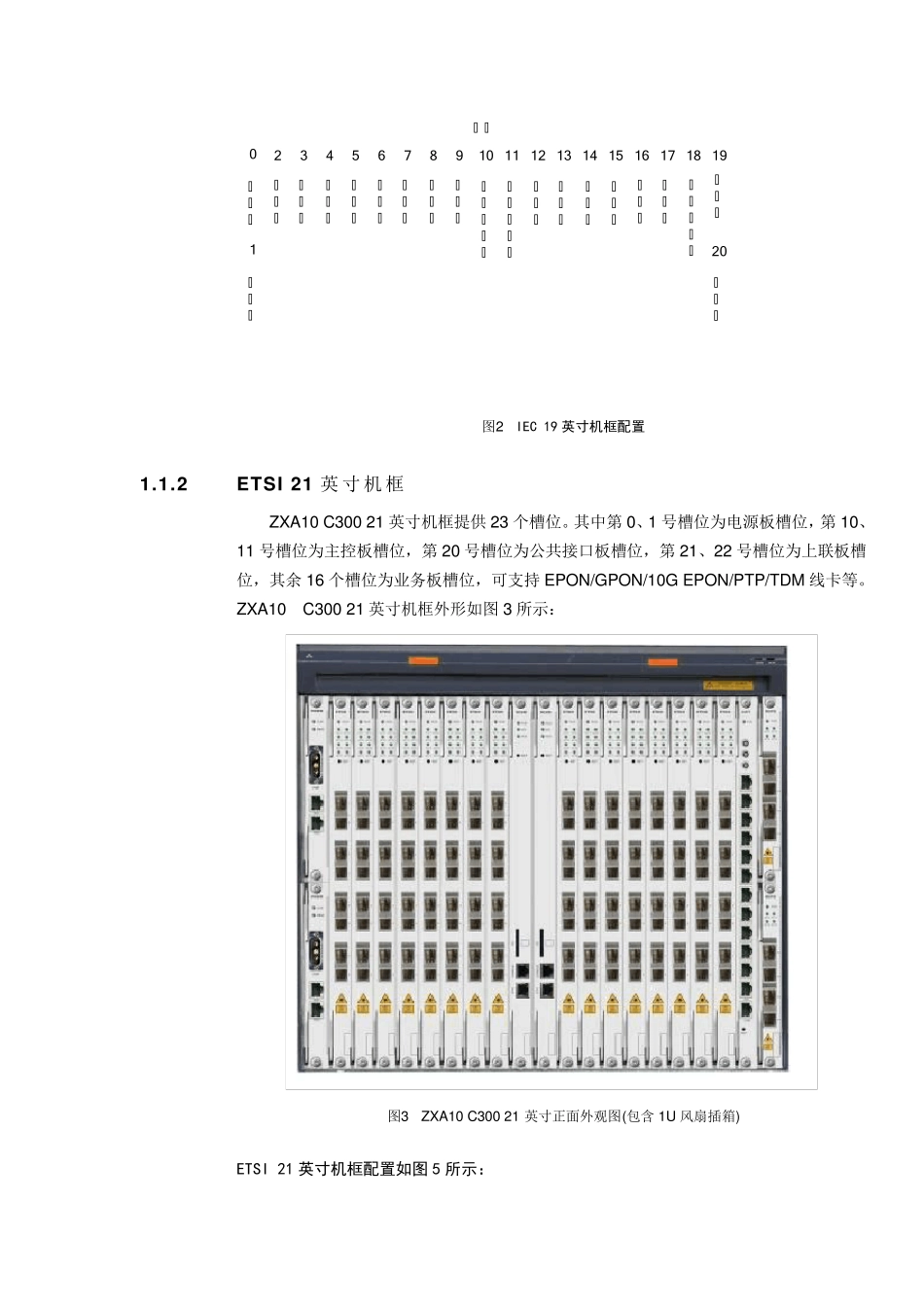

1.1 产品外观 ZXA10 C300 采用10U 高度（其中单板高9U，风扇1U），提供21 英寸和19 英寸两种机箱结构，外形尺寸分别为：21 英寸机框：449.2 mm x 535 mm x 270 mm(高× 宽× 深)；19 英寸机框：443.7 mm x 482.6 mm x 270 mm(高× 宽× 深)，可放置在中兴通讯通用的21 英寸机架21D03H22（2200 mm × 600 mm × 300 mm）(高× 宽× 深)，或19 英寸标准机架19D03H22（2200 mm × 600 mm × 300 mm）(高× 宽× 深)内，通常，机架可配置2 台C300。 1.1.1 IEC 19 英寸机框 ZXA10 C300 19 英寸机框提供21 个槽位。其中第0、1 号槽位为电源板槽位，第10、11 号槽位为主控板槽位，第18 号槽位为公共接口板槽位，第19、20 号槽位为上联板槽位，其余 14 个槽位为业务板槽位，可支持 EPON/GPON/10G EPON/PTP/TDM 线卡等。 ZXA10 C300 19 英寸机框外形如图 2 所示： 图1 ZXA10 C300 19 英寸正面外观图(包含 1U 风扇插箱) IEC 19 英寸机框配置如图 4 所示： 0电电电1电电电2345678910 11 12 13 14 15 16 17 18 19电电电电电电电电电电电20电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电 电 图2 IEC 19 英寸机框配置 1.1.2 ETSI 21 英寸机框 ZXA10 C300 21 英寸机框提供23 个槽位。其中第0、1 号槽位为电源板槽位，第10、11 号槽位为主控板槽位，第20 号槽位为公共接口板槽位，第21、22 号槽位为上联板槽位，其余 16 个槽位为业务板槽位，可支持 EPON/GPON/10G EPON/PTP/TDM 线卡等。 ZXA10 C300 21 英寸机框外形如图3 所示： 图3 ZXA10 C300 21 英寸正面外观图(包含 1U 风扇插箱) ETSI 21 英寸机框配置如图 5 所示： 0电电电1电电电2电电电34电电电5678910电电电电电1112131415161718192021电电电22电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电 电 图4 ETSI 21 英寸机框配置 1 .1 .3 小结  21 英寸机框比19 英寸机框多两个槽位，21 英寸机框支持16 个业务线卡槽位，19 英寸机框支持14个业务线卡槽位  两种机框的最后一个9U 槽位都只能支持公共接口板CICG，而不能支持业务线卡 1 .1 .4 单板类型 ZXA10 C300 系统单板主要包括：交换控制板SCXL/...
