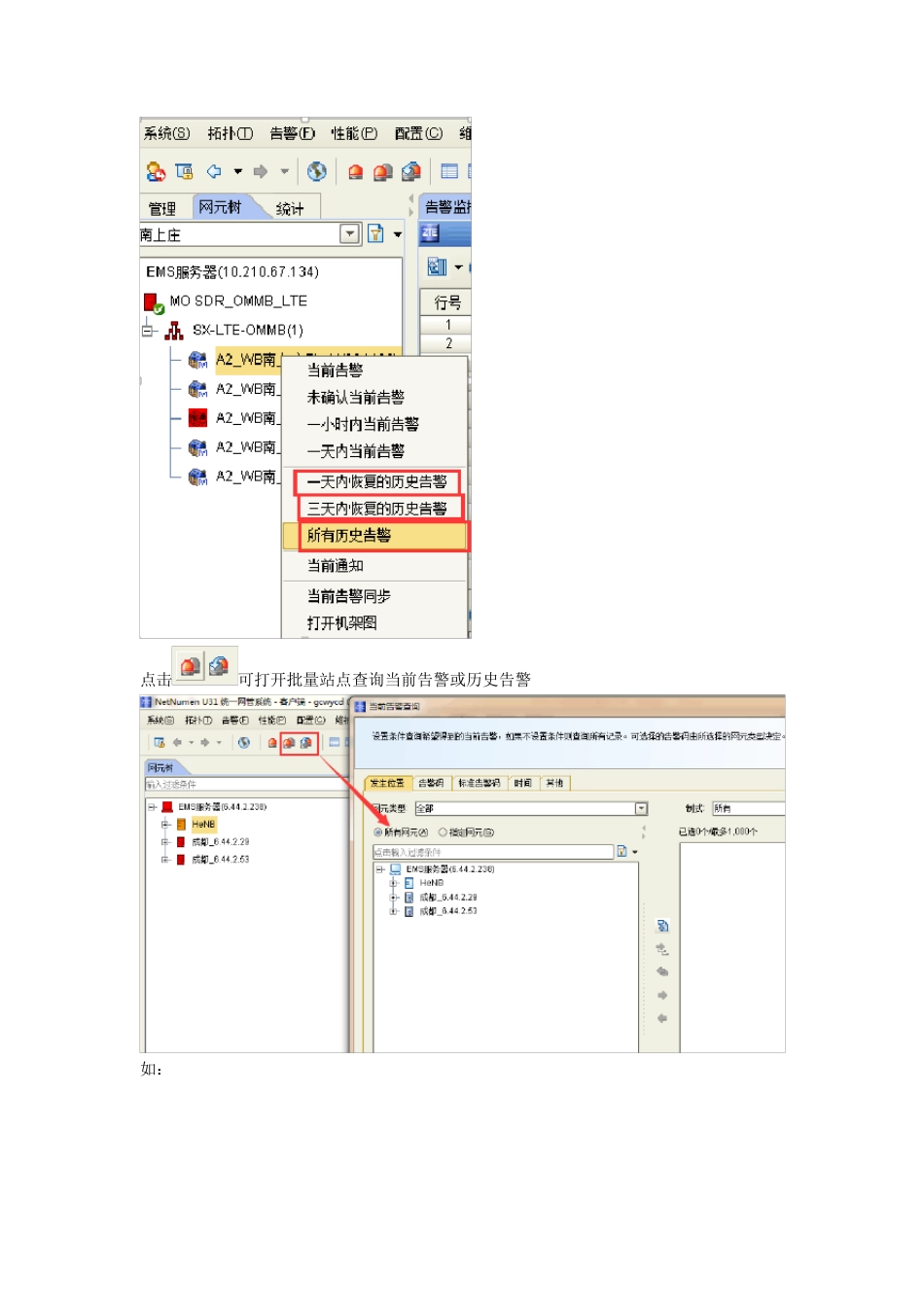

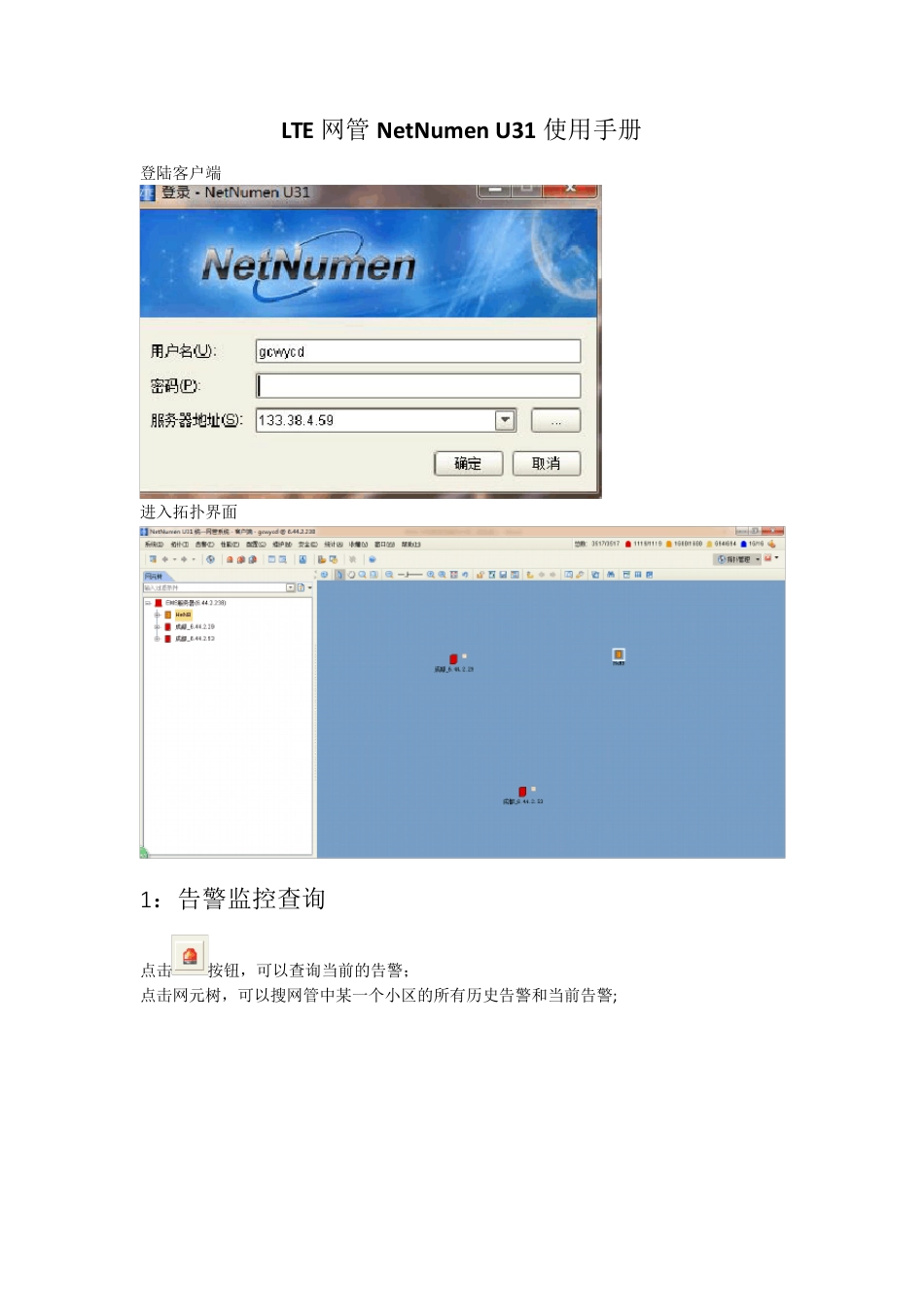

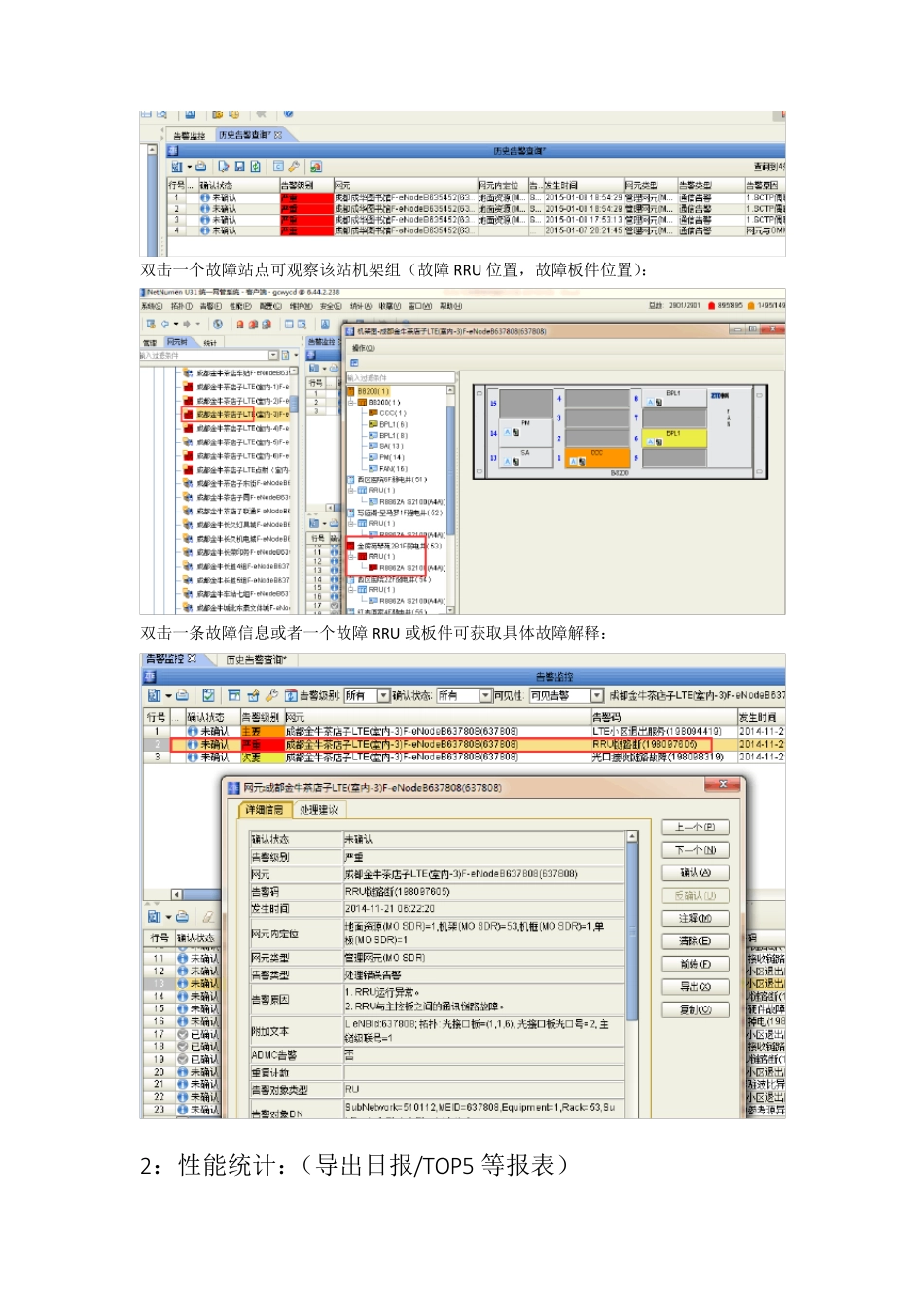

LTE 网管NetNu men U31 使用手册 登陆客户端 进入拓扑界面 1 :告警监控查询 点击按钮,可以查询当前的告警; 点击网元树,可以搜网管中某一个小区的所有历史告警和当前告警; 点击可打开批量站点查询当前告警或历史告警 如: 双击一个故障站点可观察该站机架组(故障 RRU 位置,故障板件位置): 双击一条故障信息或者一个故障 RRU 或板件可获取具体故障解释: 2:性能统计:(导出日报/TOP5 等报表) 如图打开 如下: 现有模板指标提取: 分别选择所需的指标,查询的站点和查询时间粒度: 点击完成后得到查询结果,点击以下图标导出全部指标: 3:配置管理(与规划表核对参数,修改邻区,PCI,PRACH)点击“配置”,打开网元管理: 右击“成都_6.44.2.29”启动网元管理: 同样右击启动配置管理: 3.1 配置管理---配置数据批量修改可以快速进行P CI、参考信号功率等的修改 选中要操作的网元然后进入配置树 以上为常见无线参数修改位置区域(建议在实际操作中学习)。 其中修改P CI 时公共随机接入信道中时刻配置需与 P CI 顺序一一对应修改(及保证修改前后的P CI 与时刻配置与修改前的大小对应顺序一致): 双击E-U TRAN FDD 小区或其他位置,在右侧就显示相应待修改的参数。 修改完成后点击保存 然后进行数据同步(同步前请确认在互斥权限管理中已申请到权限): 3.2 配置— SON 管理(ANR、X2 等策略的开关及查询) 打开后双击 SON 策略设置(查询与删除同理): 对于ANR 的的开启,先单击FDD SON 控制: 点击打开选择网元窗口选择需要打开ANR 的网元然后点击确定进行打开(注意一次选择网元有个数限制): 打开完成后点击FDD ANR 策略再点击添加需打开的网元,操作同上: (注:ANR、X2 等策略的打开都需先打开FDD SON 控制再打开相应策略,关闭时一般只需关闭相应策略即可) 3.3 配置管理— 数据导入/导出和规划数据导入/导出可分别获取网元无线配置数据和邻区规划相关数据 以规划数据为例,点击规划数据导出(选择网元,制式及存储位置): 导出的数据经修改后,点击规划数据导入: 增加完成后点击导入等待完成(注意格式与参数的准确性)。 3.4 在配置管理——制式特色功能---邻区调整工具,进行简单的添加邻区(单站验证阶段,一般只添加本站的邻区,或者扇区覆盖方向部分邻区关系的添加。(该处为内部邻区配置) 3.5 外部邻区配置 (相对较复杂操作) 手...
