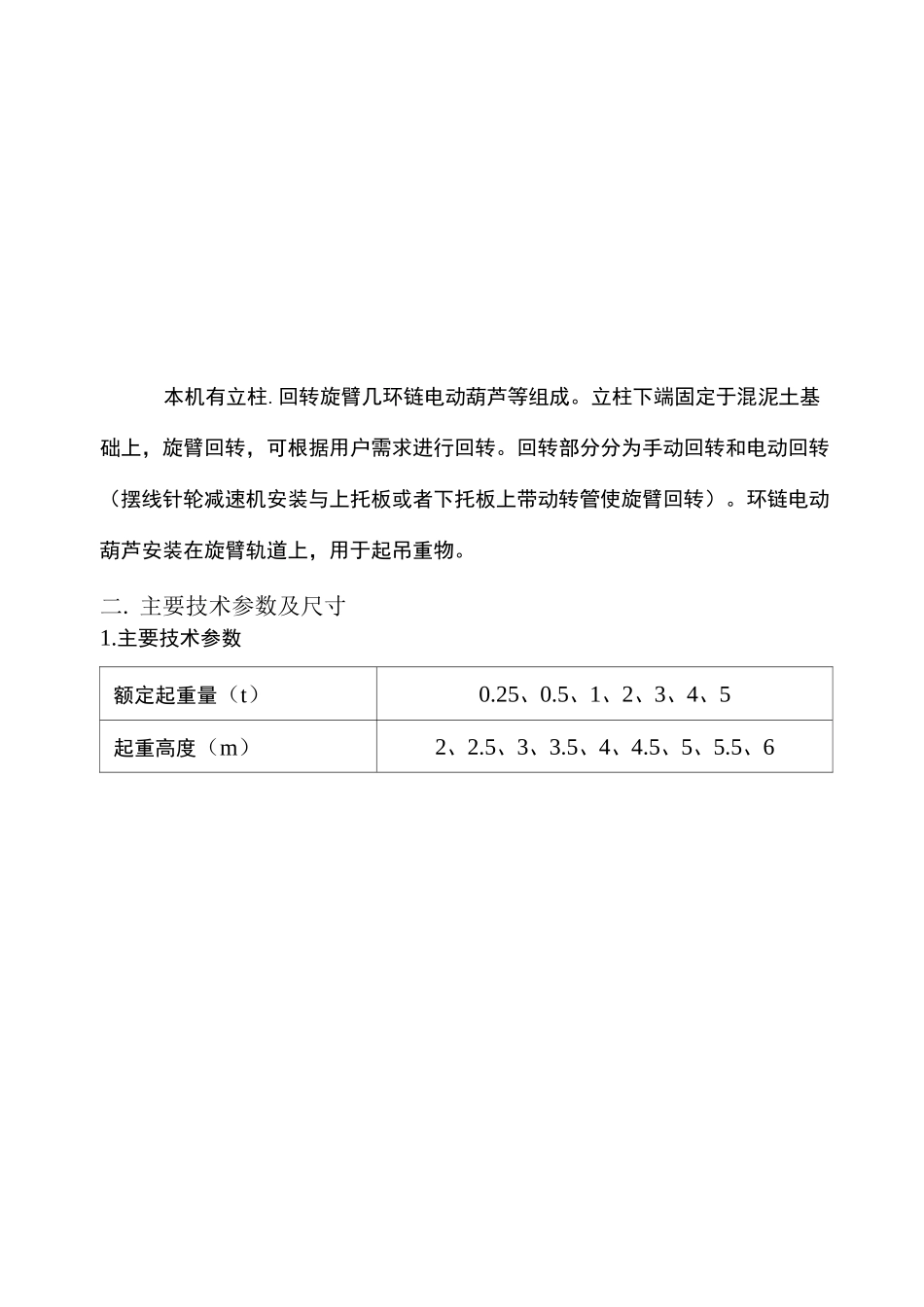

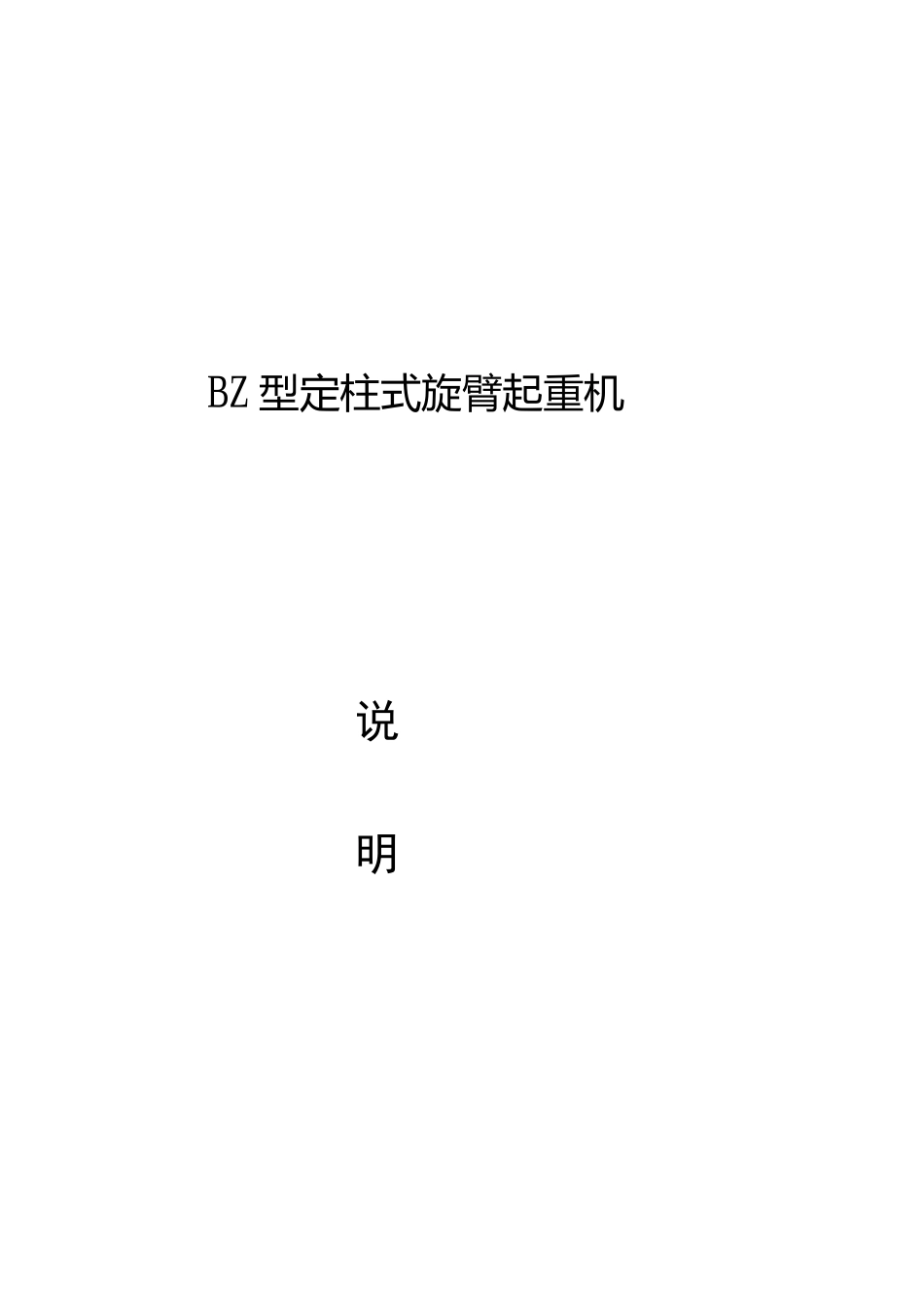

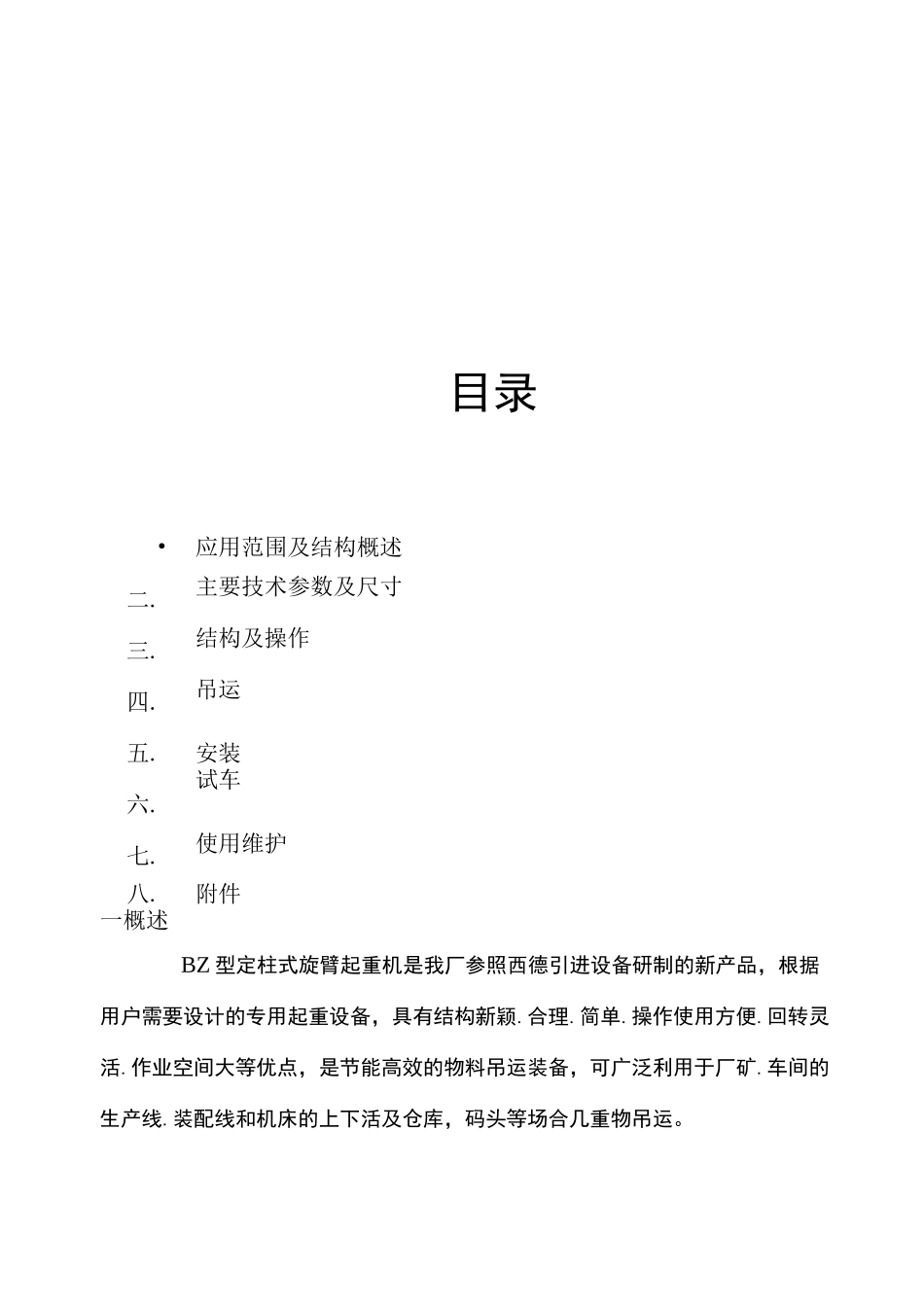

BZ 型定柱式旋臂起重机说明目录•应用范围及结构概述二.主要技术参数及尺寸三.结构及操作四.吊运五.安装六.试车七.使用维护八.附件一概述BZ 型定柱式旋臂起重机是我厂参照西德引进设备研制的新产品,根据用户需要设计的专用起重设备,具有结构新颖.合理.简单.操作使用方便.回转灵活.作业空间大等优点,是节能高效的物料吊运装备,可广泛利用于厂矿.车间的生产线.装配线和机床的上下活及仓库,码头等场合几重物吊运。本机有立柱.回转旋臂几环链电动葫芦等组成。立柱下端固定于混泥土基础上,旋臂回转,可根据用户需求进行回转。回转部分分为手动回转和电动回转(摆线针轮减速机安装与上托板或者下托板上带动转管使旋臂回转)。环链电动葫芦安装在旋臂轨道上,用于起吊重物。二. 主要技术参数及尺寸1.主要技术参数额定起重量(t)0.25、0.5、1、2、3、4、5起重高度(m)2、2.5、3、3.5、4、4.5、5、5.5、6起升速度(m/min)8/2、4/1、10/2.5、5/1.25、2.6/0.7运行速度(m/min)14最大回转半径2、3、4、5、6回转角度:度£270°回转速度手动或 0.8r/min(电动)2.环链电动葫芦的性能参数及尺寸:见附带的电动葫芦《使用维护说明书》。三、结构及操作本机主要由立柱、横梁、减速机及环链电动葫芦 4 部分组成。环链电动葫芦有起重和在横梁上往复运行的功能。横梁可有托板上的减速机带动转管运行回转运动。电器部分见附图:电气原理几电气接线图。电气控制箱安装在环链葫芦上。本机操作通过手电门按钮实现。手电门有八个按钮,分别控制快升、快降、慢升、慢降、左右回转几葫芦小车的水平前后行走。注意:1. 操作时不得同时按下快慢按钮和同一电机的反正转按钮2. 工作时,起重臂下禁止站人。3. 禁止拖拉起重物。4. 禁止超负荷起吊。四、吊运为运输方便,本机采用拆卸包装,用户根据本书介绍方法自行安装,(见“五”安装)横梁和立柱的起吊方法见图二、图三。五、安装安装前,应根据装箱单核对产品和技术文件有无缺少活损失,运输途中引起的旋臂横梁弯扭变形、轴的锈蚀。碰伤等应分别进行校正或还原,另外每半年要对轴、轴承等转动零件进行清洗、润滑。1.立柱安装,应使立柱与地面保持垂直,地脚板螺丝应拧紧牢固,不可有松动现象,地板和基础要贴合良好,如配有电动葫芦则基础应预埋电缆和接地设施,预埋电缆从基础中心引出,接地电阻不得大于 4 欧姆。2.横梁安装横梁安装,请按下列顺序进行。1)先将横梁水平吊起,将转轴从上下托板中插入回...
