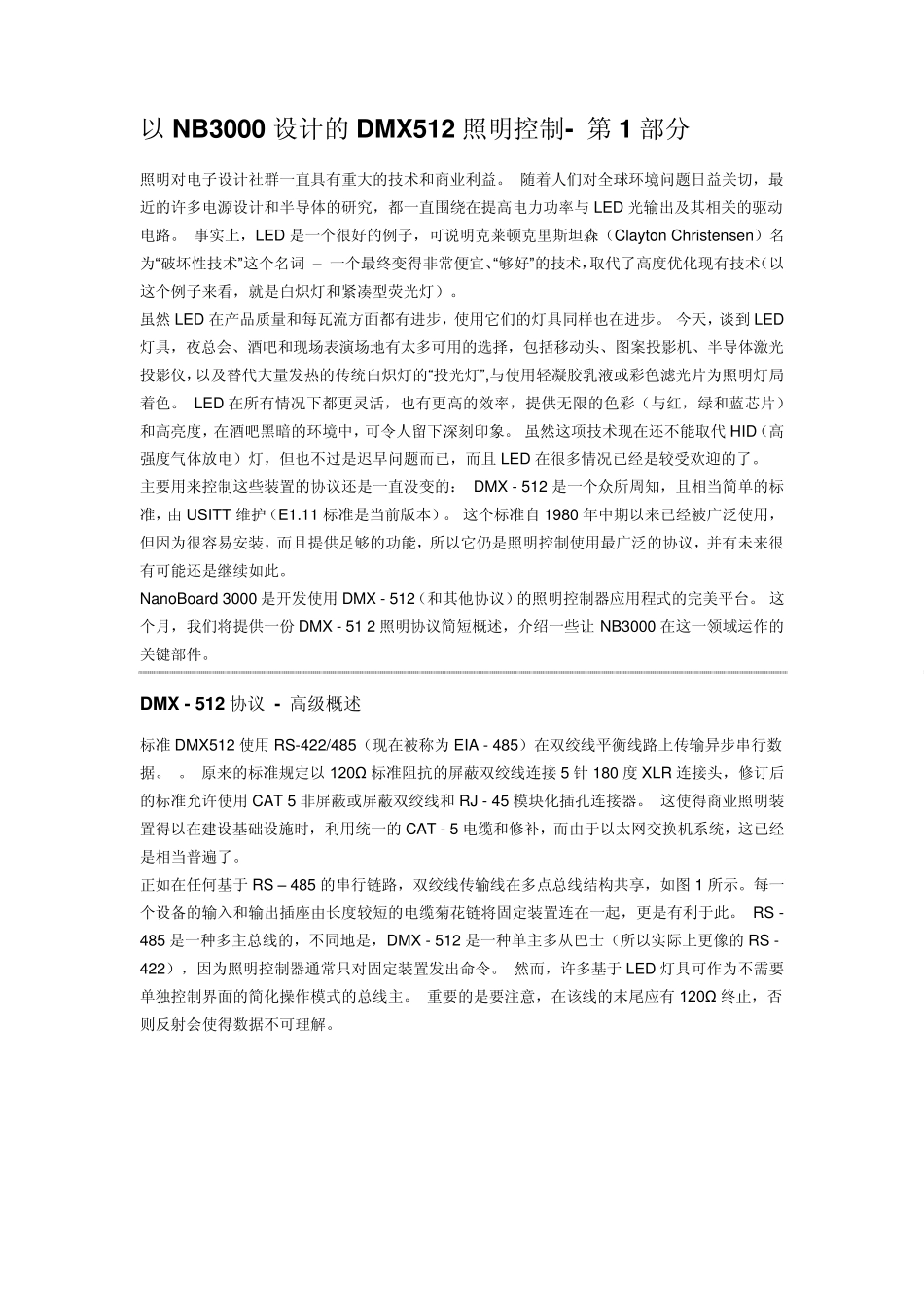

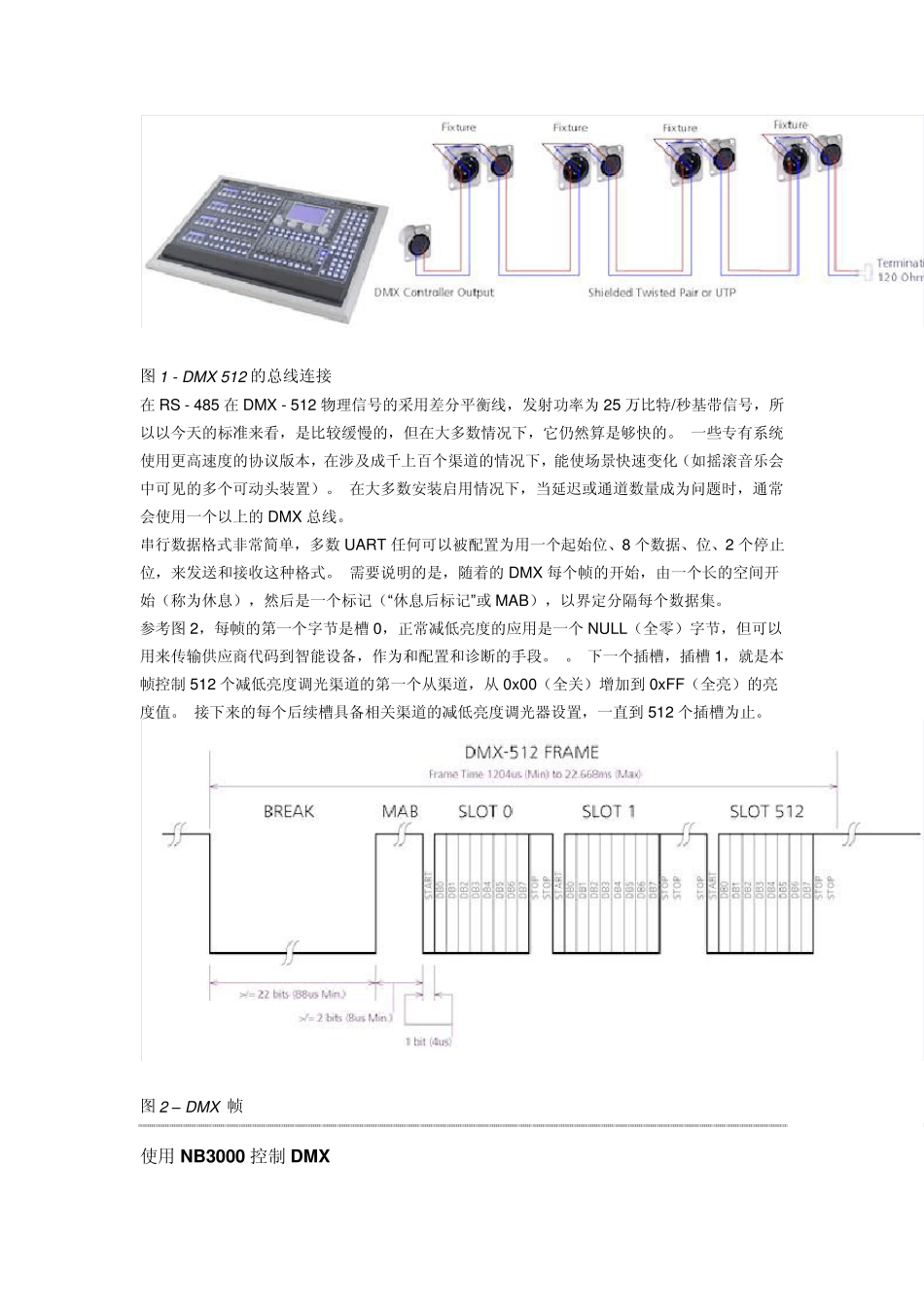

以NB3000 设计的DMX512 照明控制- 第1 部分 照明对电子设计社群一直具有重大的技术和商业利益。 随着人们对全球环境问题日益关切，最近的许多电源设计和半导体的研究，都一直围绕在提高电力功率与LED 光输出及其相关的驱动电路。 事实上，LED 是一个很好的例子，可说明克莱顿克里斯坦森（Clay ton Christensen）名为“破坏性技术” 这个名词 – 一个最终变得非常便宜、“够好” 的技术，取代了高度优化现有技术（以这个例子来看，就是白炽灯和紧凑型荧光灯）。 虽然 LED 在产品质量和每瓦流方面都有进步，使用它们的灯具同样也在进步。 今天，谈到 LED灯具，夜总会、酒吧和现场表演场地有太多可用的选择，包括移动头、图案投影机、半导体激光投影仪，以及替代大量发热的传统白炽灯的“投光灯” ,与使用轻凝胶乳液或彩色滤光片为照明灯局着色。 LED 在所有情况下都更灵活，也有更高的效率，提供无限的色彩（与红，绿和蓝芯片）和高亮度，在酒吧黑暗的环境中，可令人留下深刻印象。 虽然这项技术现在还不能取代 HID（高强度气体放电）灯，但也不过是迟早问题而已，而且 LED 在很多情况已经是较受欢迎的了。 主要用来控制这些装置的协议还是一直没变的： DMX - 512 是一个众所周知，且相当简单的标准，由 USITT 维护（E1.11 标准是当前版本）。 这个标准自 1980 年中期以来已经被广泛使用，但因为很容易安装，而且提供足够的功能，所以它仍是照明控制使用最广泛的协议，并有未来很有可能还是继续如此。 NanoBoard 3000 是开发使用 DMX - 512（和其他协议）的照明控制器应用程式的完美平台。 这个月，我们将提供一份 DMX - 51 2 照明协议简短概述，介绍一些让 NB3000 在这一领域运作的关键部件。 DMX - 512 协议 - 高级概述 标准 DMX512 使用 RS-422/485（现在被称为EIA - 485）在双绞线平衡线路上传输异步串行数据。 。 原来的标准规定以120Ω 标准阻抗的屏蔽双绞线连接 5 针 180 度 XLR 连接头，修订后的标准允许使用 CAT 5 非屏蔽或屏蔽双绞线和RJ - 45 模块化插孔连接器。 这使得商业照明装置得以在建设基础设施时，利用统一的CAT - 5 电缆和修补，而由于以太网交换机系统，这已经是相当普遍了。 正如在任何基于 RS – 485 的串行链路，双绞线传输线在多点总线结构共享，如图 1 所示。每一个设备的输入和输出插座由长度较短的电缆菊花链将固定装置连在...
