以太网与OPC通讯配置

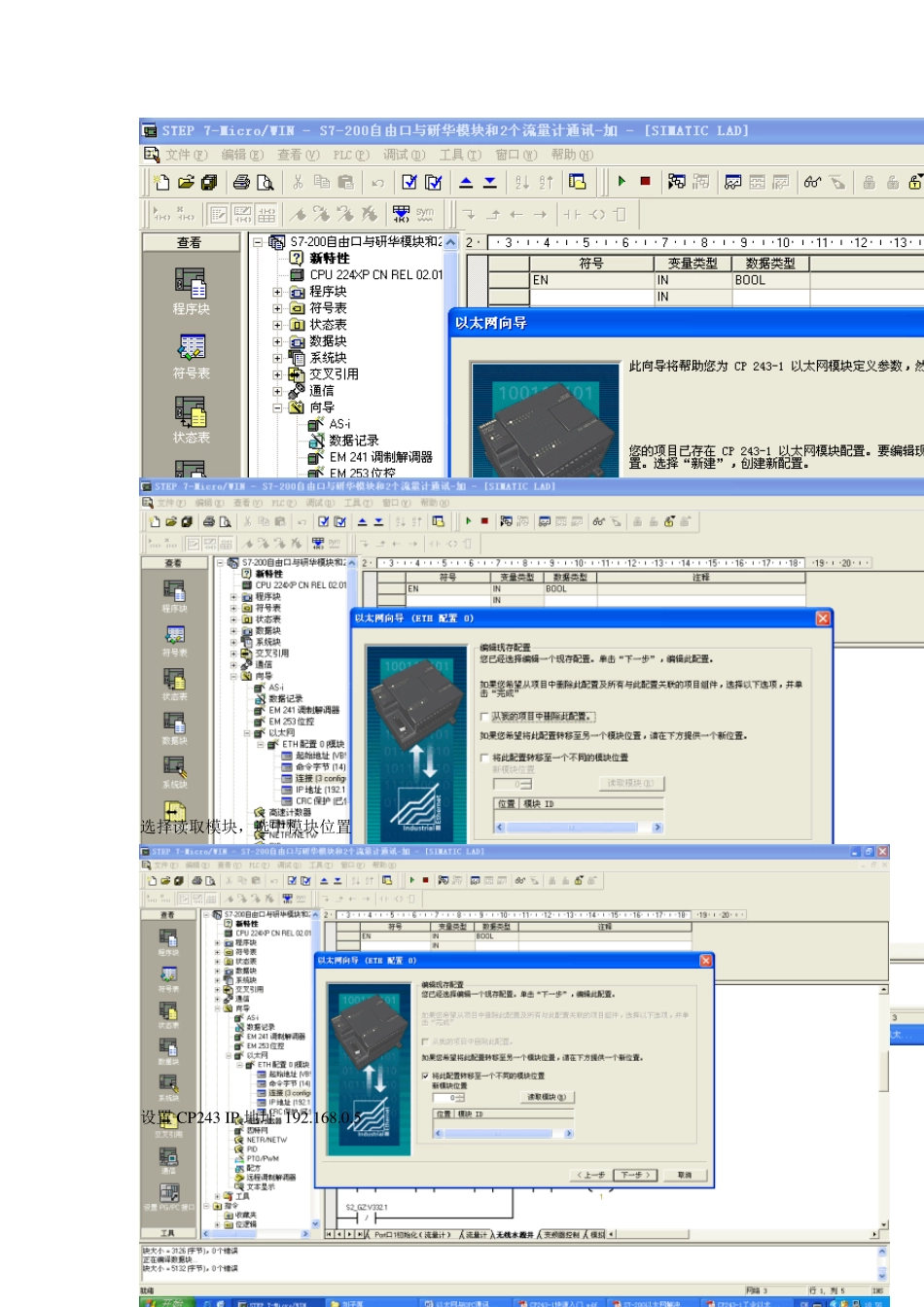

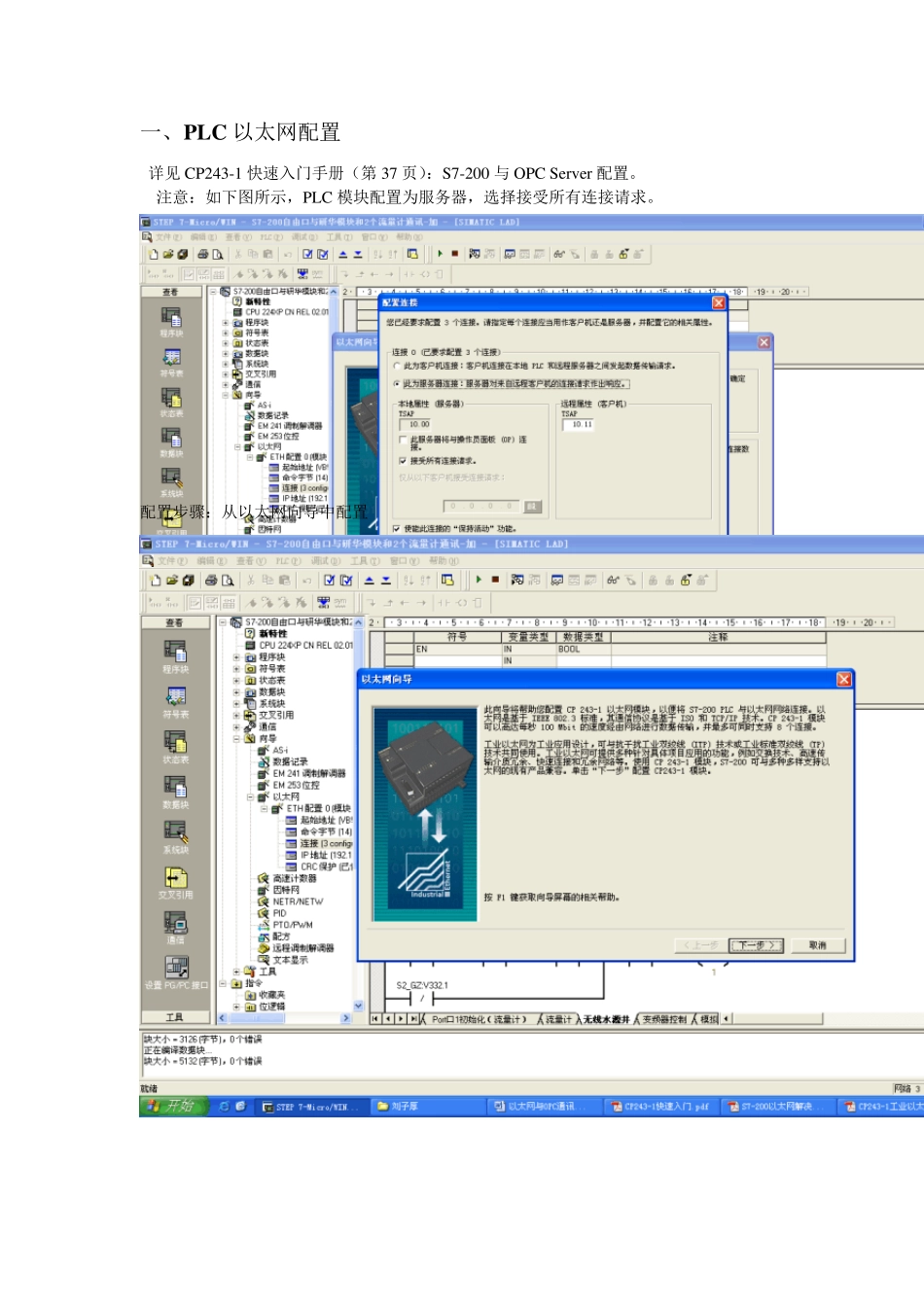

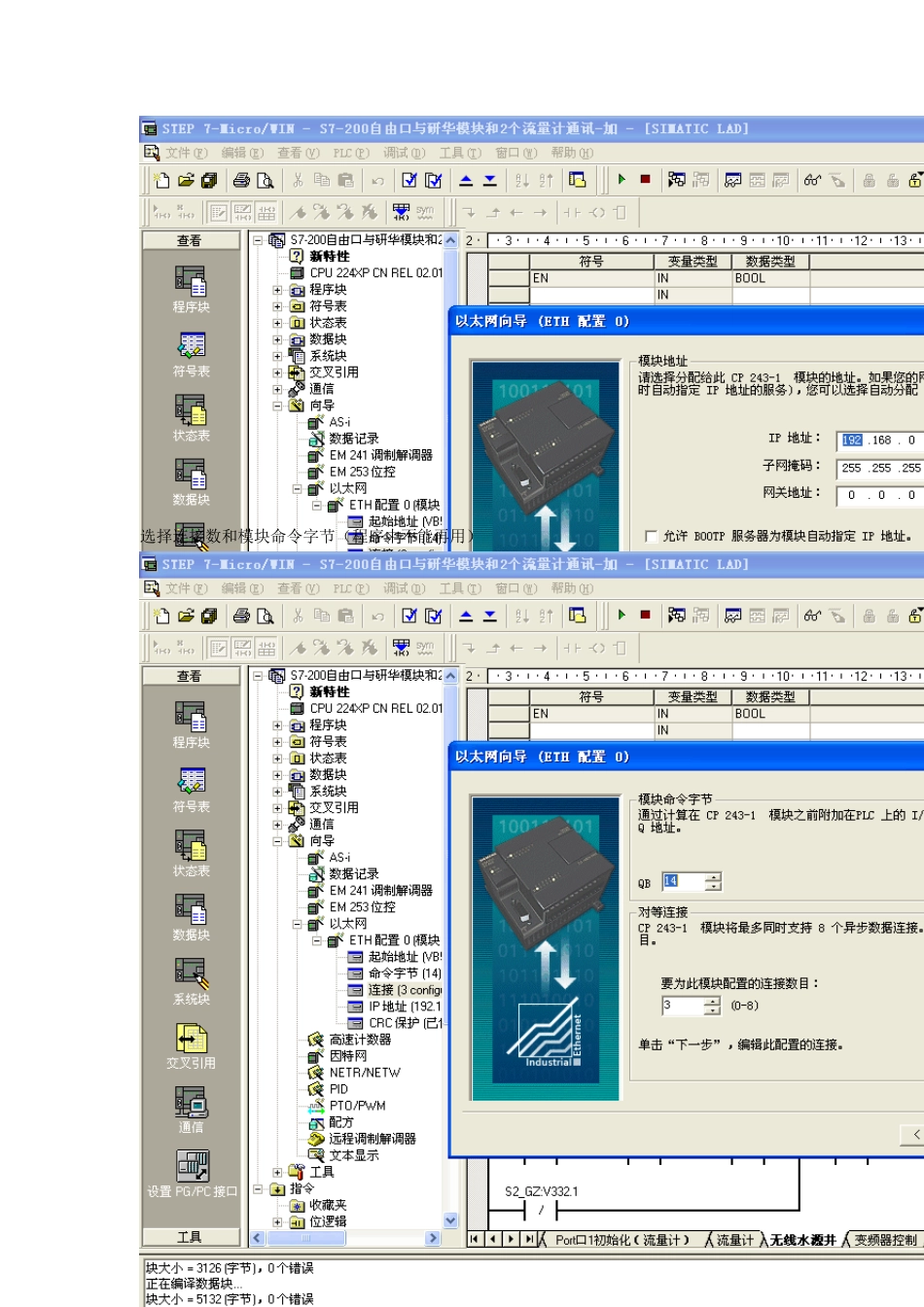

一、PLC 以太网配置 详见 CP243-1 快速入门手册（第 37 页）：S7-200 与 OPC Serv er 配置。 注意：如下图所示，PLC 模块配置为服务器，选择接受所有连接请求。 配置步骤：从以太网向导中配置 选择读取模块，选中模块位置 设置 CP 243 IP 地址 192.168.0.5 选择连接数和模块命令字节（程序中不能再用） 选择模块配置占用的v 区（程序中不能再使用） 点击是，即完成CP243 配置，在子程序中会自动添加ETH0_CTRL 子程序； 在主程序中调用以太网初始化和控制子程序 完成后，PLC 程序保存，编译，下载到PLC 中，即可。 二、SIMATIC MAGAGER 配置 1、打开 SIMATIC MANAGER 插入一个 SIMATIC PC STATION， PC STATION 名称要与图 中的Station Name 一致。（图中站名为OPC） 2、点击 OPC， 双击组态（configu ration ） 在 1 槽插入 OPC serv er，在 3 槽插入 IE General IP 地址与电脑IP 地址相同 192。168。0。222 3 、插入以太网连接 点击 Ethernet(1) , 右键点击OPC Server ，如图 选中插入新连接( Insert New Connection Ctr+N) ,如图：连接伙伴选择（Unspecified），连接类型选择（S7 connection） 点击Ap p ly ，o k，进入 在中空白栏，手动输入PLC 以太网模块地址 192.168.0.5 点击 Address Details, 按图示，将03 改为10， 单击OK， 点击Close OK， 保存与编译， 4、打开 OPC Serv er 控制台，配置相关参数 按图示，将 S70NLINE 选择为 PC internal（Local） 点击 General，将 Mode of Modu le 选择为 Congfigu red Mode 模式，OK 5、PC Station 站配置下载 进入下图，保存，编译，下载 进入下图，保存，编译，下载 （选中 OPC serv er，如图为蓝色标记，才有下载图标） 注意事项：在使用笔记本电脑下载时，有时可能不出现不能正常下载，需重起电脑后，正常。 6、恢复 OPC server 控制台配置相关参数 按图示，将 S70NLINE 选择为计算机实际网卡 点击确定，应用 三、本地电脑配置 1．本地电脑 IP 设置： 2．在 P C 站配置：在桌面，打开 在1 槽插入OPC SERV ER 在3 槽插入IE GENERAL 把station name 改为OPC（与SIMATIC MANAGER 中站名一致） ,OK 关闭对话框. 四、OPC 变量配置 详见 CP243-1 快速入门手册（第 58 页）。 注意：OPC 中没有 V 区，需先按 M 区添加后，再将其改为 DB1 区。详见手册中示例。 添加完成后，如图示，Qu ality 项，为 GOOD，表示 OPC Serv er 与 CP243 通讯连接正常，若为 Bad 表示连接错误。
