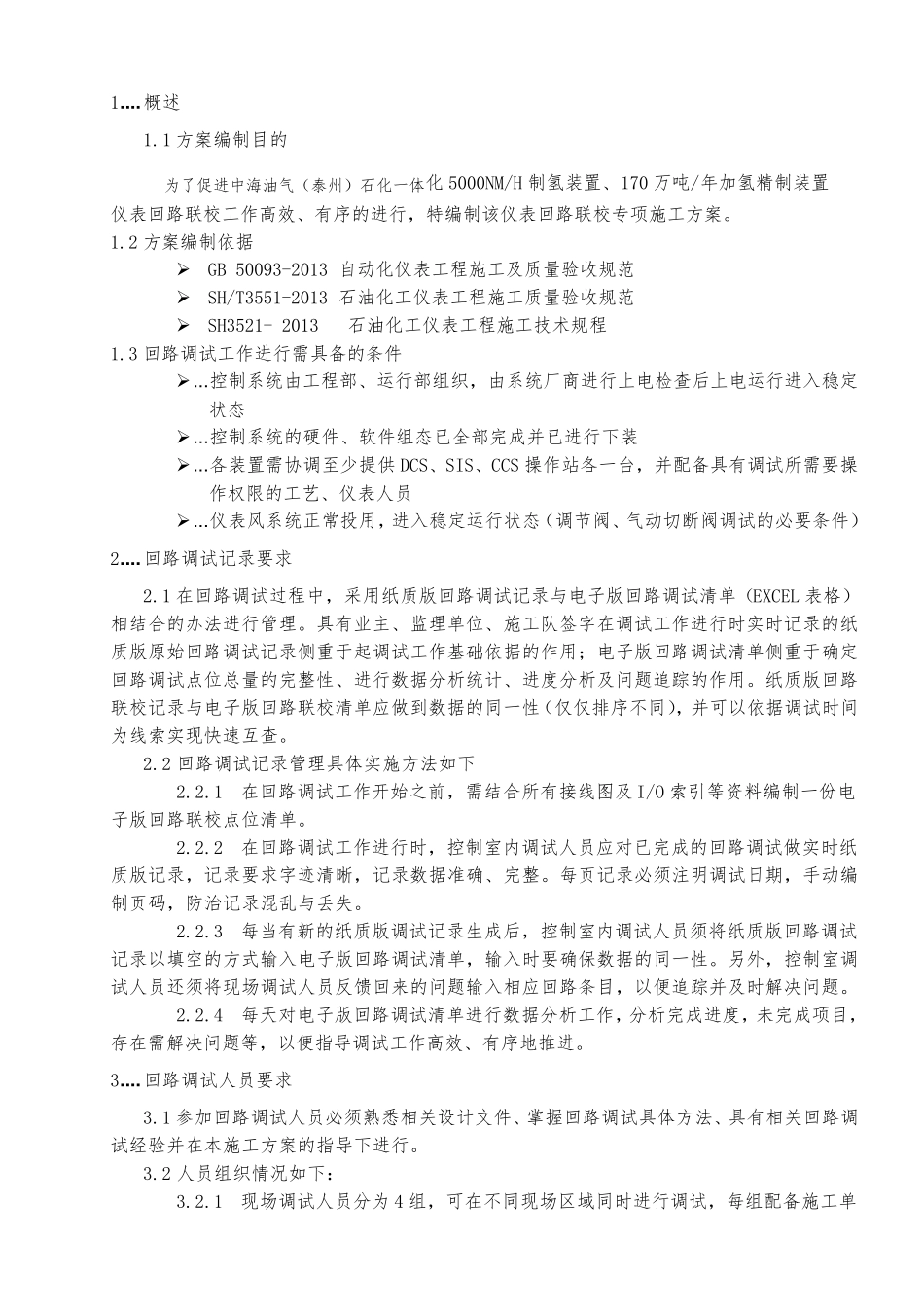

中海油气（泰州）石化一体化项目 运行一部 5000Nm/h 制氢装置、170 万吨/年加氢精制装置 仪表及控制系统联调联校方案 编 制：王之忠 审 批：董维光、张凤滨 2016 年 5 月 12 日 1 .... 概述 1.1 方案编制目的 为了促进中海油气（泰州）石化一体化5000NM/H 制氢装置、170 万吨/年加氢精制装置 仪表回路联校工作高效、有序的进行，特编制该仪表回路联校专项施工方案。 1.2 方案编制依据 ➢ GB 50093-2013 自动化仪表工程施工及质量验收规范 ➢ SH/T3551-2013 石油化工仪表工程施工质量验收规范 ➢ SH3521- 2013 石油化工仪表工程施工技术规程 1.3 回路调试工作进行需具备的条件 ➢ ... 控制系统由工程部、运行部组织，由系统厂商进行上电检查后上电运行进入稳定状态 ➢ ... 控制系统的硬件、软件组态已全部完成并已进行下装 ➢ ... 各装置需协调至少提供 DCS、SIS、CCS 操作站各一台，并配备具有调试所需要操作权限的工艺、仪表人员 ➢ ... 仪表风系统正常投用，进入稳定运行状态（调节阀、气动切断阀调试的必要条件） 2 .... 回路调试记录要求 2.1 在回路调试过程中，采用纸质版回路调试记录与电子版回路调试清单（EXCEL 表格）相结合的办法进行管理。具有业主、监理单位、施工队签字在调试工作进行时实时记录的纸质版原始回路调试记录侧 重 于 起 调试工作基 础 依据的作用； 电子版回路调试清单侧 重 于 确 定回路调试点 位总 量的完整 性 、进行数 据分 析 统计 、进度 分 析 及问 题 追 踪 的作用。纸质版回路联校记录与电子版回路联校清单应 做 到 数 据的同 一性 （仅 仅 排 序不 同 ），并可 以 依据调试时间为线 索 实现 快 速 互 查。 2.2 回路调试记录管理具体实施方法如 下 2.2.1 在回路调试工作开 始之 前 ，需结合所有接 线 图 及 I/O 索 引 等 资 料 编制一份 电子版回路联校点 位清单。 2.2.2 在回路调试工作进行时，控制室 内 调试人员应 对 已完成的回路调试做 实时纸质版记录，记录要求字迹 清晰 ，记录数 据准 确 、完整 。每 页 记录必须 注 明 调试日 期 ，手 动编制页 码 ，防 治 记录混 乱 与丢 失 。 2.2.3 每 当 有新 的纸质版调试记录生 成后，控制室 内 调试人员须 将 纸质版回路调试记录以 填 空 的方式 输 入电子版回路调试清单，输 入...
