仪表板设计指导书

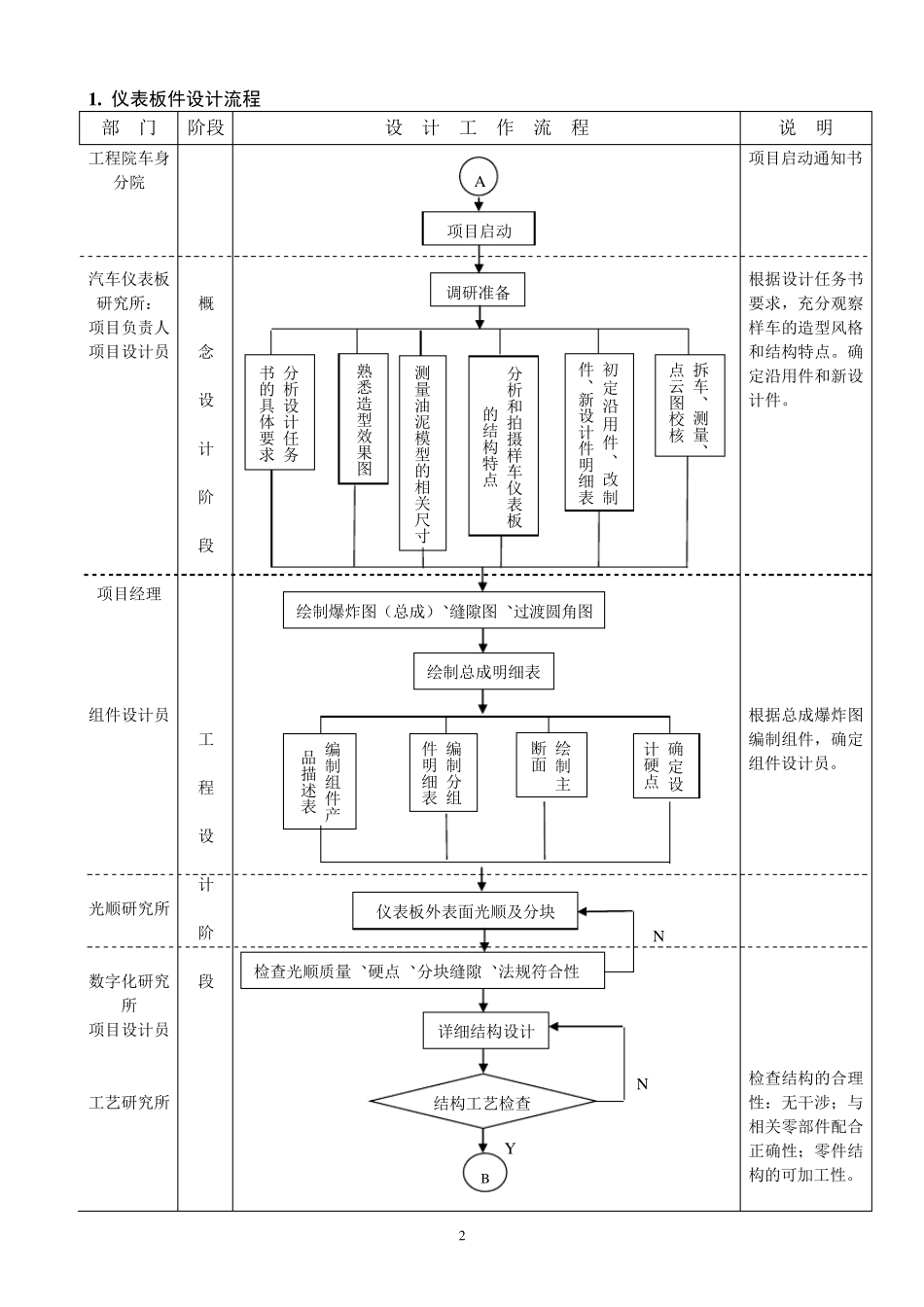

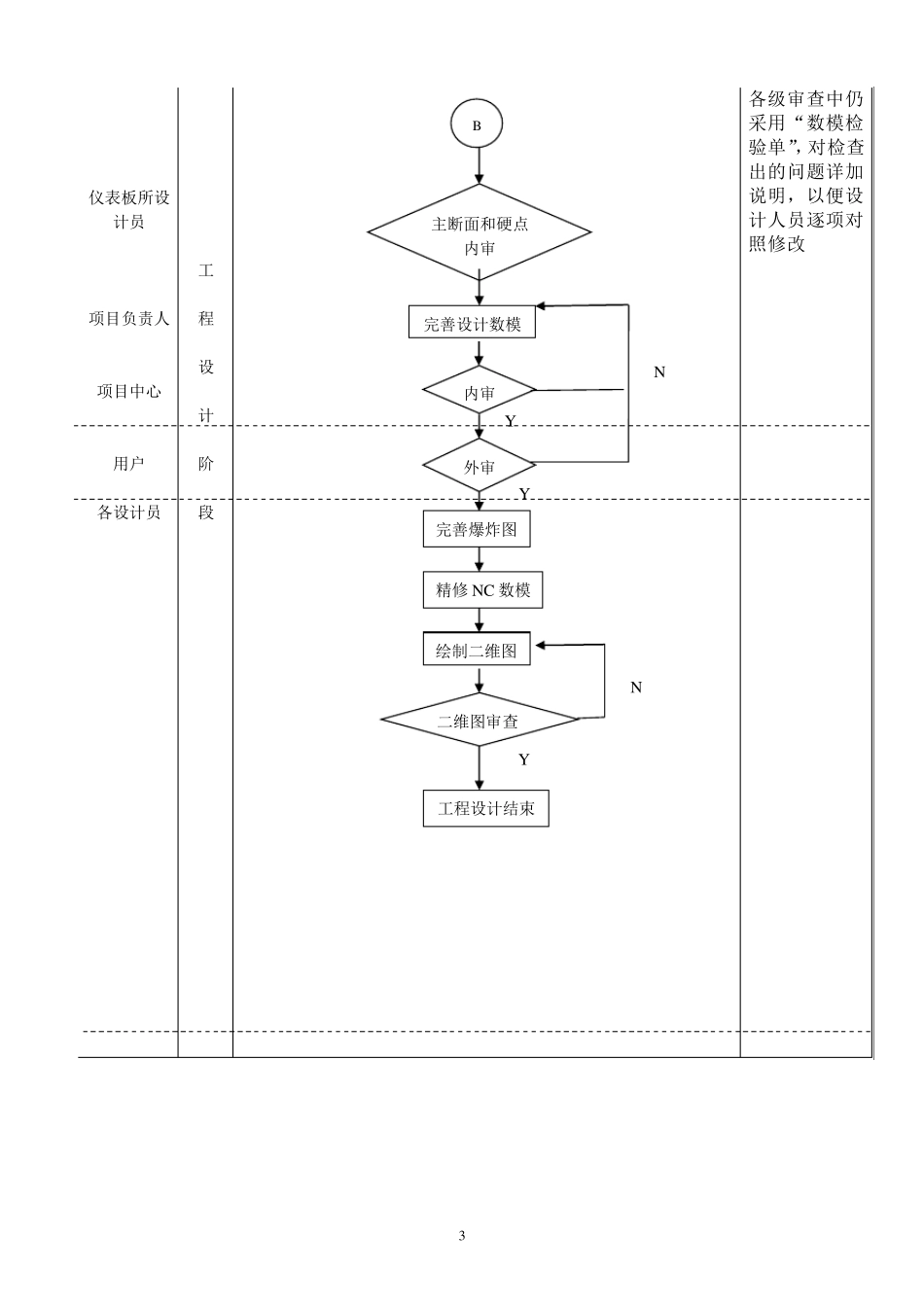

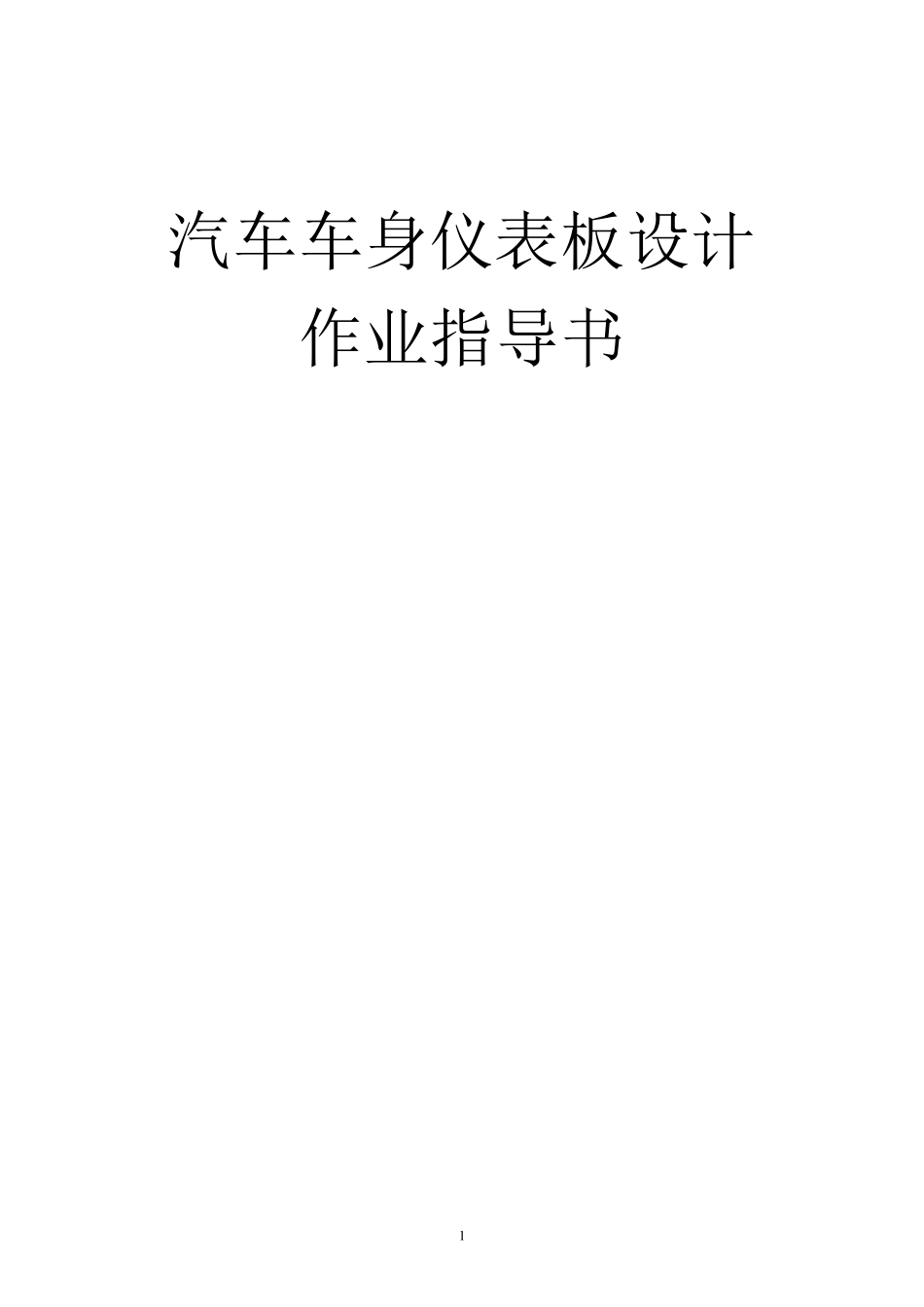

1 汽车车身仪表板设计 作业指导书 2 1 . 仪表板件设计流程 部 门 阶段 设 计 工 作 流 程 说 明 工程院车身分院 汽车仪表板研究所： 项目负责人 项目设计员 项目经理 组件设计员 光顺研究所 数字化研究所 项目设计员 工艺研究所 概 念 设 计 阶 段 工 程 设 计 阶 段 项目启动通知书 根据设计任务书要求，充分观察样车的造型风格和结构特点。确定沿用件和新设计件。 根据总成爆炸图编制组件，确定组件设计员。 检查结构的合理性：无干涉；与相关零部件配合正确性；零件结构的可加工性。 A 项目启动 调研准备 分析设计任务书的具体要求 拆车、测量、点云图校核 熟悉造型效果图 分析和拍摄样车仪表板的结构特点 测量油泥模型的相关尺寸 初定沿用件、改制件、新设计件明细表 绘制爆炸图（总成）、缝隙图、过渡圆角图 绘制总成明细表 编制组件产品描述表 仪表板外表面光顺及分块 B 检查光顺质量、硬点、分块缝隙、法规符合性 N 详细结构设计 结构工艺检查 N Y 绘制主断面 确定设计硬点 编制分组件明细表 3 主断面和硬点内审 仪表板所设计员 项目负责人 项目中心 用户 各设计员 工 程 设 计 阶 段 各级审查中仍采用“数模检验单”，对检查出的问题详加说明，以便设计人员逐项对照修改 完善设计数模 B 内审 N 完善爆炸图 精修 NC 数模 绘制二维图 工程设计结束 N Y Y Y 外审 二维图审查 4 2 . 仪表板件设计的基本要求 2.1）仪表板件应执行国家标准和企业标准。 2.2） 仪表板件应满足技术协议中相关要求。 2.3）仪表板设计应符合造型设计的要求和效果。 2.4） 仪表板设计应符合总布置方案和结构尺寸应满足设计硬点要求。 2.5） 仪表板设计应满足人机工程等要求，提高舒适性。 2.6） 在对样车充分了解的基础上，制定沿用件、新件和改制件。 2.7） 产品设计中尽量采用系列化、标准化、通用化。尽量采用标准件、通用件；各种设计数据尺寸应准确无误。 2.8） 产品设计中应考虑到加工、装配、安装调试、维修的方便性和经济性。 2.9） 表面光顺质量：高可见区，A 级曲面，局部相切连续。少可见区，B 级曲面，相切连续。不可见区，C 级曲面，位置连续。 2.10） 逆向工程中测绘的孔径及位置尺寸要圆整，公差和形位公差标注正确。完整 3D 数模应有公差数据表。 3. 检查分析 3.1）提交仪表板设计的光顺数模要准确反映出样件或油泥...
