IBM_VDSB_桌面虚拟化解决方案

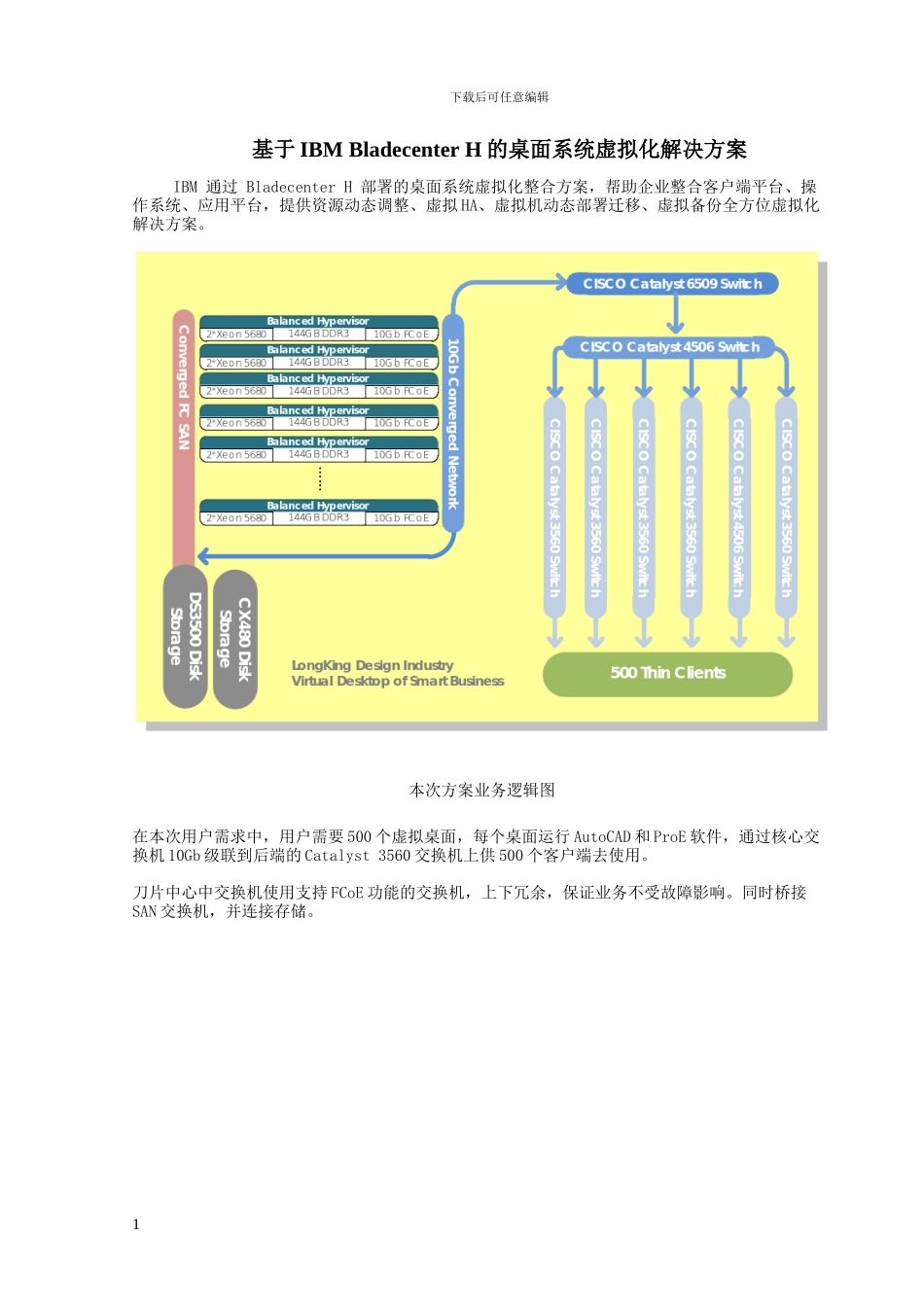

下载后可任意编辑基于 IBM Bladecenter H 的桌面系统虚拟化解决方案IBM 通过 Bladecenter H 部署的桌面系统虚拟化整合方案，帮助企业整合客户端平台、操作系统、应用平台，提供资源动态调整、虚拟 HA、虚拟机动态部署迁移、虚拟备份全方位虚拟化解决方案。本次方案业务逻辑图在本次用户需求中，用户需要 500 个虚拟桌面，每个桌面运行 AutoCAD 和 ProE 软件，通过核心交换机 10Gb 级联到后端的 Catalyst 3560 交换机上供 500 个客户端去使用。刀片中心中交换机使用支持 FCoE 功能的交换机，上下冗余，保证业务不受故障影响。同时桥接SAN 交换机，并连接存储。1下载后可任意编辑本次方案连接图IBM 公司提供的基于虚拟化技术的 PC 整合解决方案，使客户能充分享受及利用到 IBM 的刀片服务器技术及虚拟化应用软件 VDSB 的功能与优势：可扩展的服务器策略及 RSA（可靠性、可用性和可服务性）的特点。可以帮助客户降低管理维护成本，提供更好的服务水平。IBM 虚拟化平台解决方案可以给您带来以下价值：• 优化并简化桌面管理• 降低桌面维护和支持成本• 灵活的访问能力• 改善的最终用户服务级别协议 (SLA)• 桌面业务连续性和快速灾难恢复• 改进的数据安全性和法规遵从性典型解决方案配置对于有 500 个 PC 用户的企业 IBM 建议采纳 Bladecenter H，配置 13 台基于 6 核 CPU 技术的HS22v 服务器，同时每台服务器上都安装配置 Virtual Desktop Infrastructure 软件，用于在单个物理服务器实体上，利用服务器强大的处理能力，生成多个虚拟桌面，而每一个虚拟桌面，从功能、性能和操作方式上，等同于传统的单台物理 PC，在每个虚拟服务器上，再安装配置Windows 或 Linux 桌面系统，进而再安装应用软件，这样以前的每个物理 PC 就变身为 VDI 服务器上的虚拟桌面，实现数据的按需分散存储、按需集中备份以及可以最大化的发挥虚拟架构的优势。建议再额外配置一台服务器，安装上 Verde Console 软件，用于管理：2CFFhBNT 10GbE CardBlade Server 1CIOvOn-Board 1GbEI/O Bay 1I/O Bay 2I/O Bay 3I/O Bay 4I/O Bay 7I/O Bay 9I/O Bay 8I/O Bay 10I/O Bay 5I/O Bay 6Manage BayIBM DS35128Gb SW FC8Gb SW FC10Gb SR FCBrocade 10Gb Converged SwitchAdvanced Manage Module100Mb10Gb SR FCTo Core SwitchBrocade 10Gb Converged Switch下...
