电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

热处理工艺评定记录

热处理工艺评定记录_第1页
1/12

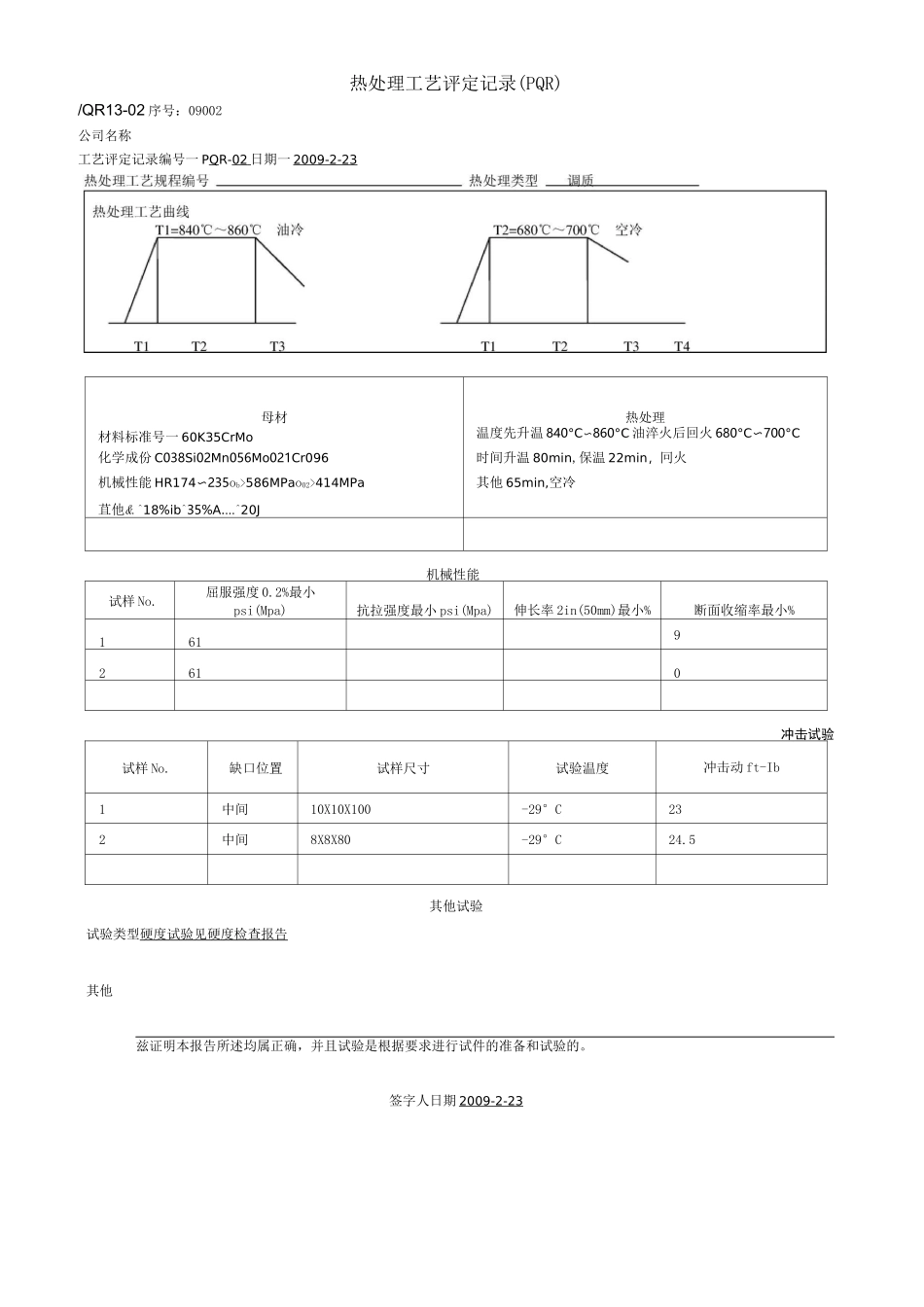

热处理工艺评定记录_第2页
2/12

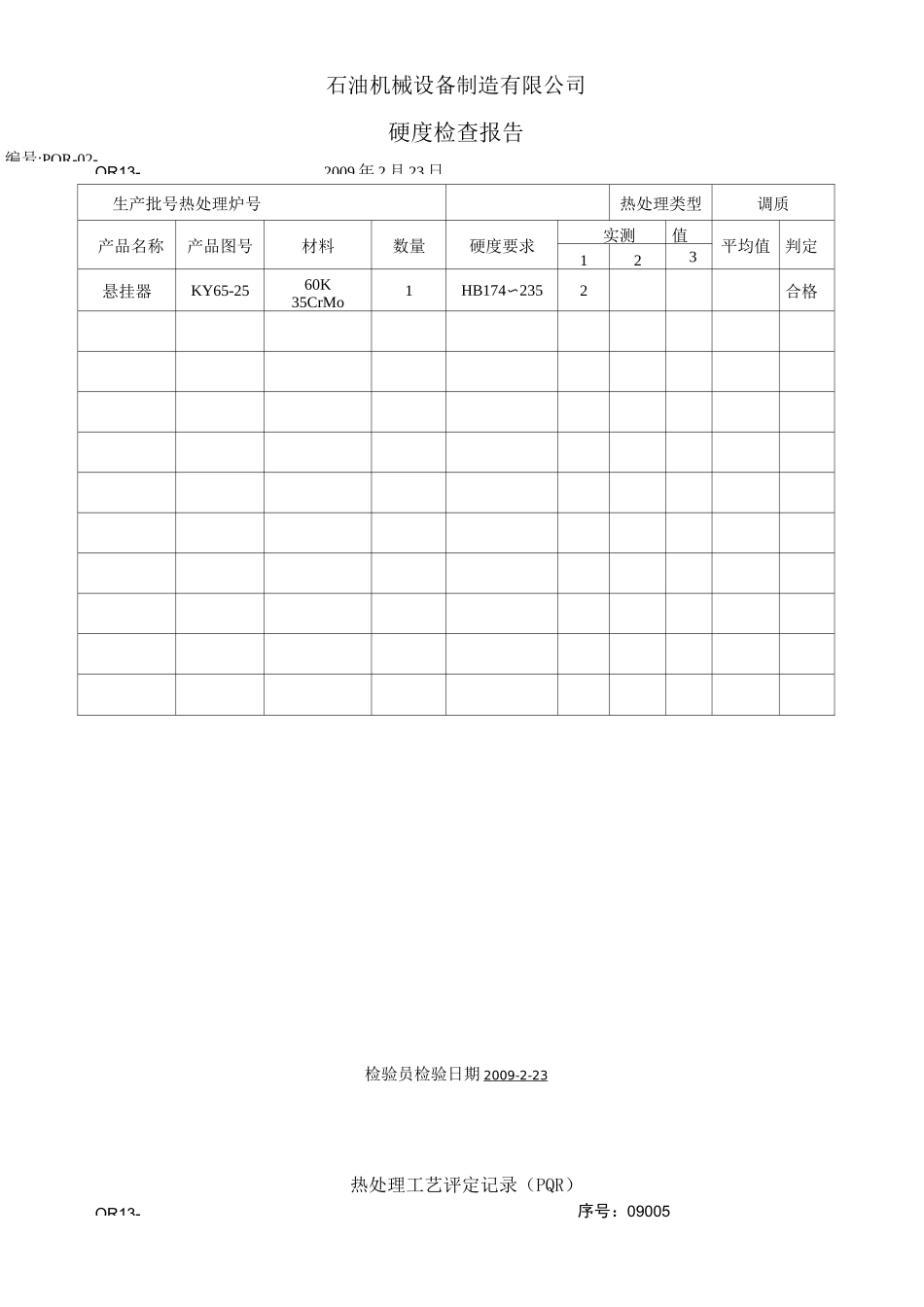

热处理工艺评定记录_第3页
3/12
热处理工艺评定记录热处理工艺评定记录(PQR)/QR13-02 序号:09002公司名称工艺评定记录编号一 PQR-02 日期一 2009-2-23母材热处理材料标准号一 60K35CrMo温度先升温 840°C〜860°C 油淬火后回火 680°C〜700°C化学成份 C038Si02Mn056Mo021Cr096时间升温 80min,保温 22min,冋火机械性能 HR174〜235ob>586MPao02>414MPa其他 65min,空冷苴他&.^18%ib^35%A.…^20J机械性能试样 No.屈服强度 0.2%最小psi(Mpa)抗拉强度最小 psi(Mpa)伸长率 2in(50mm)最小%断面收缩率最小%16192610冲击试验试样 No.缺口位置试样尺寸试验温度冲击动 ft-Ib1中间10X10X100-29°C232中间8X8X80-29°C24.5其他试验试验类型硬度试验见硬度检查报告其他兹证明本报告所述均属正确,并且试验是根据要求进行试件的准备和试验的。签字人日期 2009-2-23QR13-2009 年 2 月 23 日编号:PQR-02-QR13-石油机械设备制造有限公司硬度检查报告生产批号热处理炉号热处理类型调质产品名称产品图号材料数量硬度要求实测值平均值判定123悬挂器KY65-2560K35CrMo1HB174〜2352合格检验员检验日期 2009-2-23热处理工艺评定记录(PQR)序号:09005公司名称工艺评定记录编号一 PQR-05 日期 2009-2-23母材材料标准号 60K2Cr13化学成份 C0.1Si0.9Mn0.56Mo0.21Cr11.3机械性能 HR197〜235ob>586MPao0_2>414MPa 其他热处理温度先升温 1030°C〜1050°C 淬火后回火 680°C〜700°C时间升温 90min,保温 42min,回火苴他 70min 空冷机械性能试样 No.屈服强度 0.2%最小psi(Mpa)抗拉强度最小 psi(Mpa)伸长率 2in(50mm)最小%断面收缩率最小%16.3552656冲击试验试样 No.缺口位置试样尺寸试验温度冲击动 ft-Ib1中间10X10X100-29°C242中间8X8X80-29°C23.5其他试验试验类型硬度试验见硬度检查报告其他兹证明本报告所述均属正确,并且试验是根据要求进行试件的准备和试验的。签字人日期硬度检查报告生产批号热处理炉号热处理类型调质产品名称产品图号材料数量硬度要求实测值平均值判定123阀杆XFF65-2560K2Cr13HB197〜235212203220211合格检验员检验日期2009-九 23热处理工艺评定记录(PQR)QR13-02 序号:0912公司名称工艺评定记录编号一 PQR-12 日期 2009-2-23热处理工艺规程编号热处理类型—调质母材材料标准号 45K45化学成份 C042Si02Mn056Mo06Cr025 机械性能 HR159〜237ob>483MPao02>310MPa 苴他 5”>19%ib^32%A”“>20J热处理温度先升温 840r〜860°...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

热处理工艺评定记录

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
