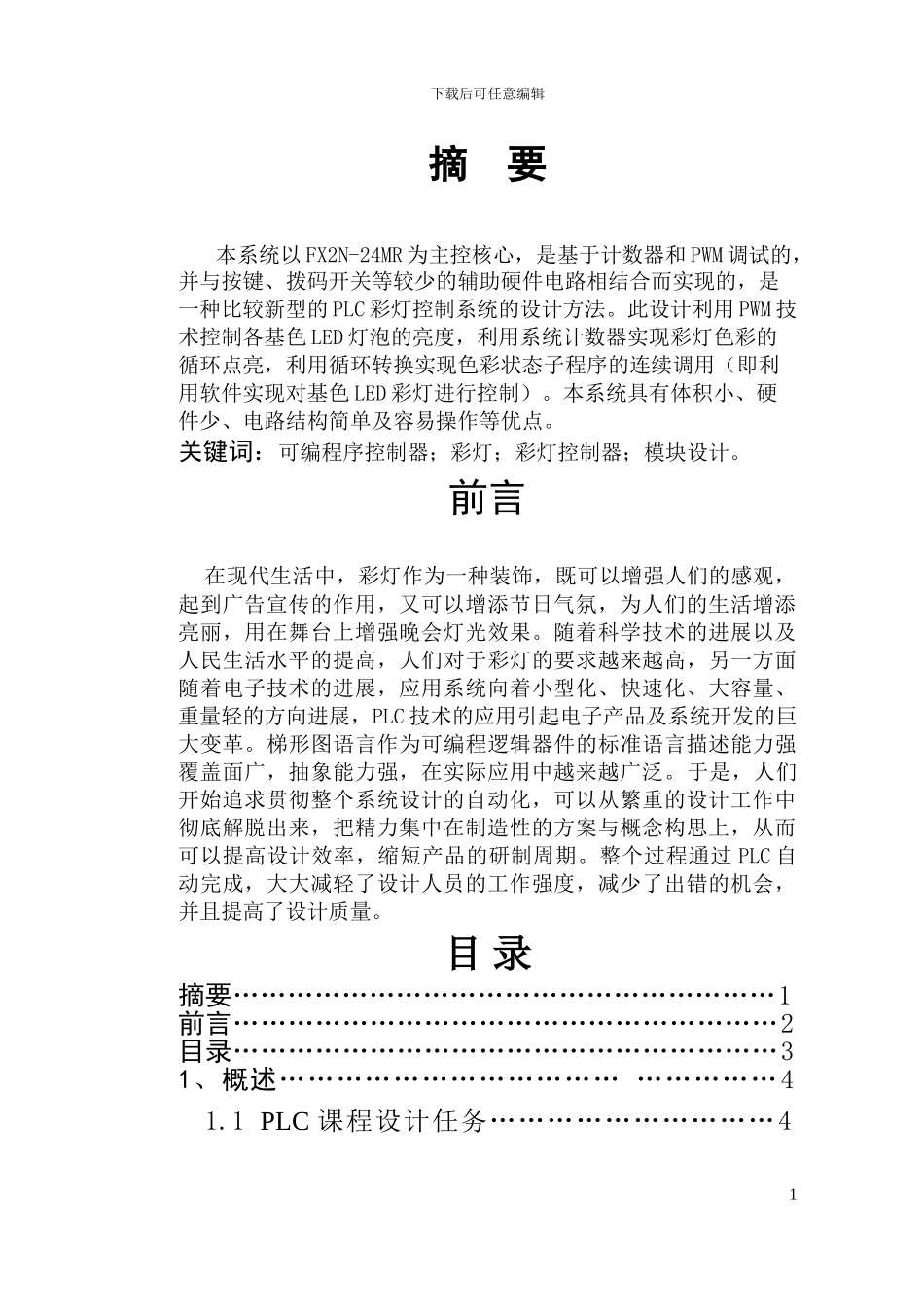

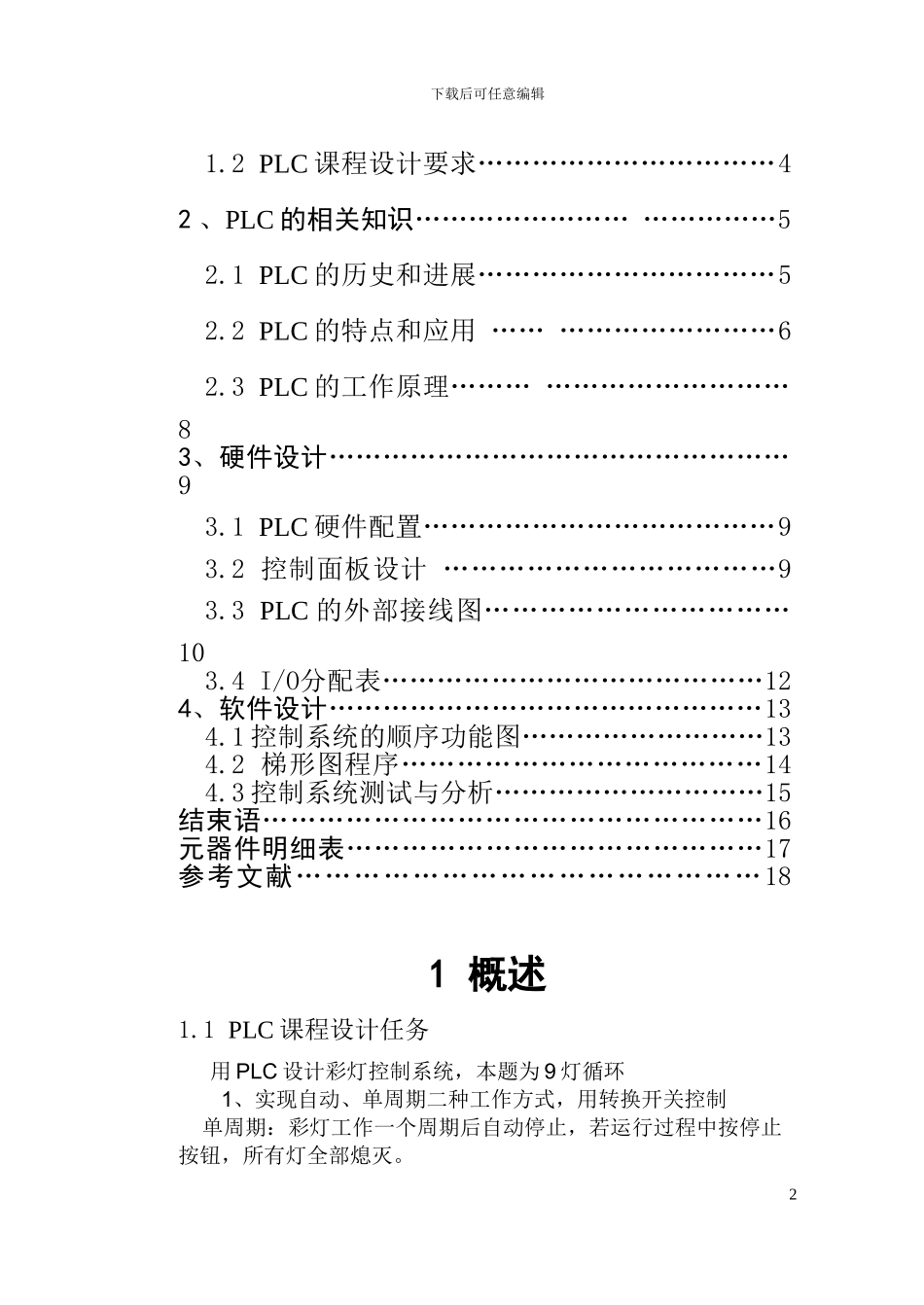

下载后可任意编辑摘 要 本系统以 FX2N-24MR 为主控核心，是基于计数器和 PWM 调试的，并与按键、拨码开关等较少的辅助硬件电路相结合而实现的，是一种比较新型的 PLC 彩灯控制系统的设计方法。此设计利用 PWM 技术控制各基色 LED 灯泡的亮度，利用系统计数器实现彩灯色彩的循环点亮，利用循环转换实现色彩状态子程序的连续调用（即利用软件实现对基色 LED 彩灯进行控制）。本系统具有体积小、硬件少、电路结构简单及容易操作等优点。关键词：可编程序控制器；彩灯；彩灯控制器；模块设计。 前言 在现代生活中，彩灯作为一种装饰，既可以增强人们的感观，起到广告宣传的作用，又可以增添节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果。随着科学技术的进展以及人民生活水平的提高，人们对于彩灯的要求越来越高，另一方面随着电子技术的进展，应用系统向着小型化、快速化、大容量、重量轻的方向进展，PLC 技术的应用引起电子产品及系统开发的巨大变革。梯形图语言作为可编程逻辑器件的标准语言描述能力强覆盖面广，抽象能力强，在实际应用中越来越广泛。于是，人们开始追求贯彻整个系统设计的自动化，可以从繁重的设计工作中彻底解脱出来，把精力集中在制造性的方案与概念构思上，从而可以提高设计效率，缩短产品的研制周期。整个过程通过 PLC 自动完成，大大减轻了设计人员的工作强度，减少了出错的机会，并且提高了设计质量。目 录摘要……………………………………………………1前言……………………………………………………2 目录……………………………………………………3 1、概述……………………………… ……………41.1 PLC 课程设计任务…………………………41下载后可任意编辑1.2 PLC 课程设计要求……………………………42 、PLC 的相关知识…………………… ……………52.1 PLC 的历史和进展……………………………52.2 PLC 的特点和应用 …… ……………………62.3 PLC 的工作原理……… ………………………83、硬件设计……………………………………………93.1 PLC 硬件配置…………………………………93.2 控制面板设计 ………………………………93.3 PLC 的外部接线图……………………………103.4 I/O分配表……………………………………124、软件设计…………………………………………134.1 控制系统的顺序功能图………………………134.2 梯形图程序………………...
