基于PLC分拣系统设计

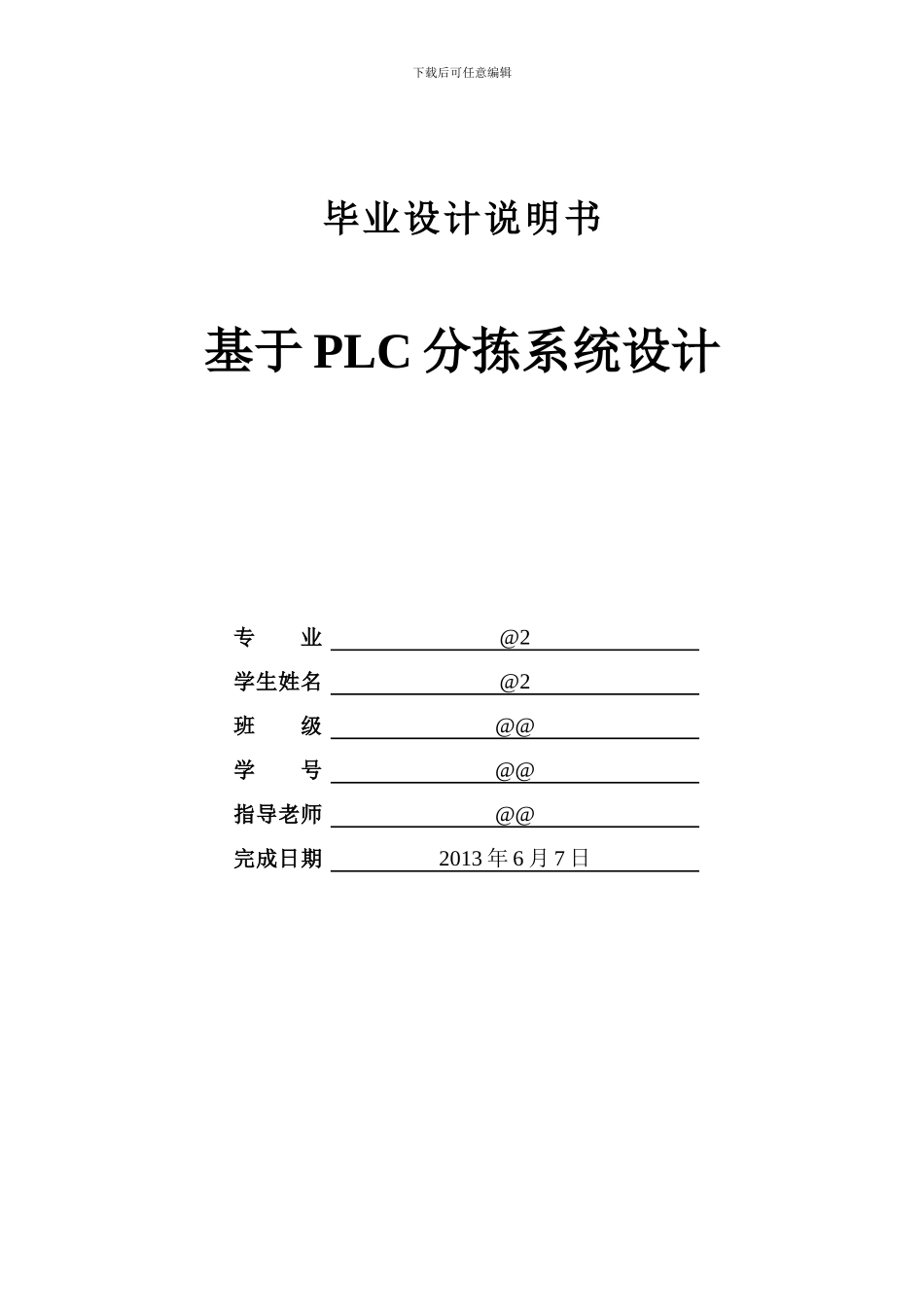

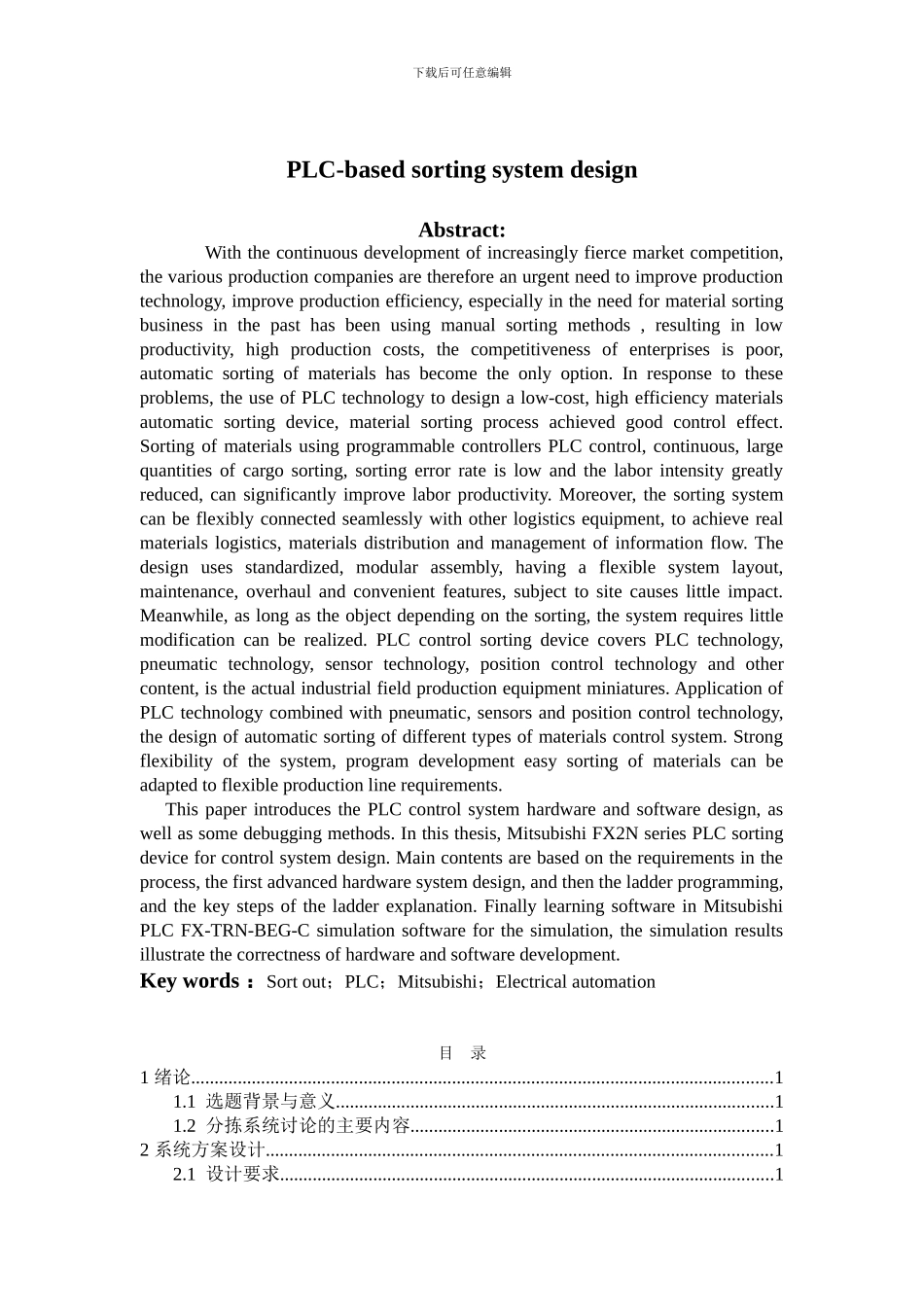

下载后可任意编辑毕业设计说明书基于 PLC 分拣系统设计专业@2学生姓名@2班级@@学号@@指导老师@@完成日期2013 年 6 月 7 日盐城工学院本科生毕业设计说明书(2024)基于 PLC 分拣系统设计摘 要：随着社会的不断进展，市场的竞争也越来越激烈，因此各个生产企业都迫切地需要改进生产技术，提高生产效率，尤其在需要进行材料分拣的企业，以往一直采纳人工分拣的方法，致使生产效率低，生产成本高，企业的竞争能力差，材料的自动分拣已成为企业的唯一选择。针对上述问题，利用 PLC 技术设计了一种成本低，效率高的材料自动分拣装置，在材料分拣过程中取得了较好的控制效果。 物料分拣采纳可编程控制器 PLC 进行控制，能连续、大批量地分拣货物，分拣误差率低且劳动强度大大降低，可显著提高劳动生产率。而且，分拣系统能灵活地与其他物流设备无缝连接，实现对物料实物流、物料信息流的分配和管理。 其设计采纳标准化、模块化的组装，具有系统布局灵活，维护、检修方便等特点，受场地原因影响不大。同时，只要根据不同的分拣对象，对本系统稍加修改即可实现要求。 PLC 控制分拣装置涵盖了 PLC 技术、气动技术、传感器技术、位置控制技术等内容，是实际工业现场生产设备的微缩模型。 应用 PLC 技术结合气动、传感器和位置控制等技术，设计不同类型材料的自动分拣控制系统。该系统的灵活性较强，程序开发简单，可适应进行材料分拣的弹性生产线的需求。 这篇论文主要介绍了 PLC 控制系统的硬件和软件设计，以及一些调试方法。本论文采纳三菱 FX2N 系列的 PLC 实现控制分拣装置的系统设计。主要内容是在工艺要求的基础上，首先进硬件系统的设计，然后再进行梯形图的编程，并对梯形图中关键步骤进行了解释和说明。最后在三菱 PLC 学习软件 FX-TRN-BEG-C 仿真软件进行了仿真讨论，通过仿真结果，说明硬件和软件编制的正确性。关键词：分拣；PLC；三菱；电气自动化 下载后可任意编辑PLC-based sorting system designAbstract:With the continuous development of increasingly fierce market competition, the various production companies are therefore an urgent need to improve production technology, improve production efficiency, especially in the need for material sorting business in the past has been using manual sorting methods , resulting in low...
