基于PLC的五层电梯控制系统设计

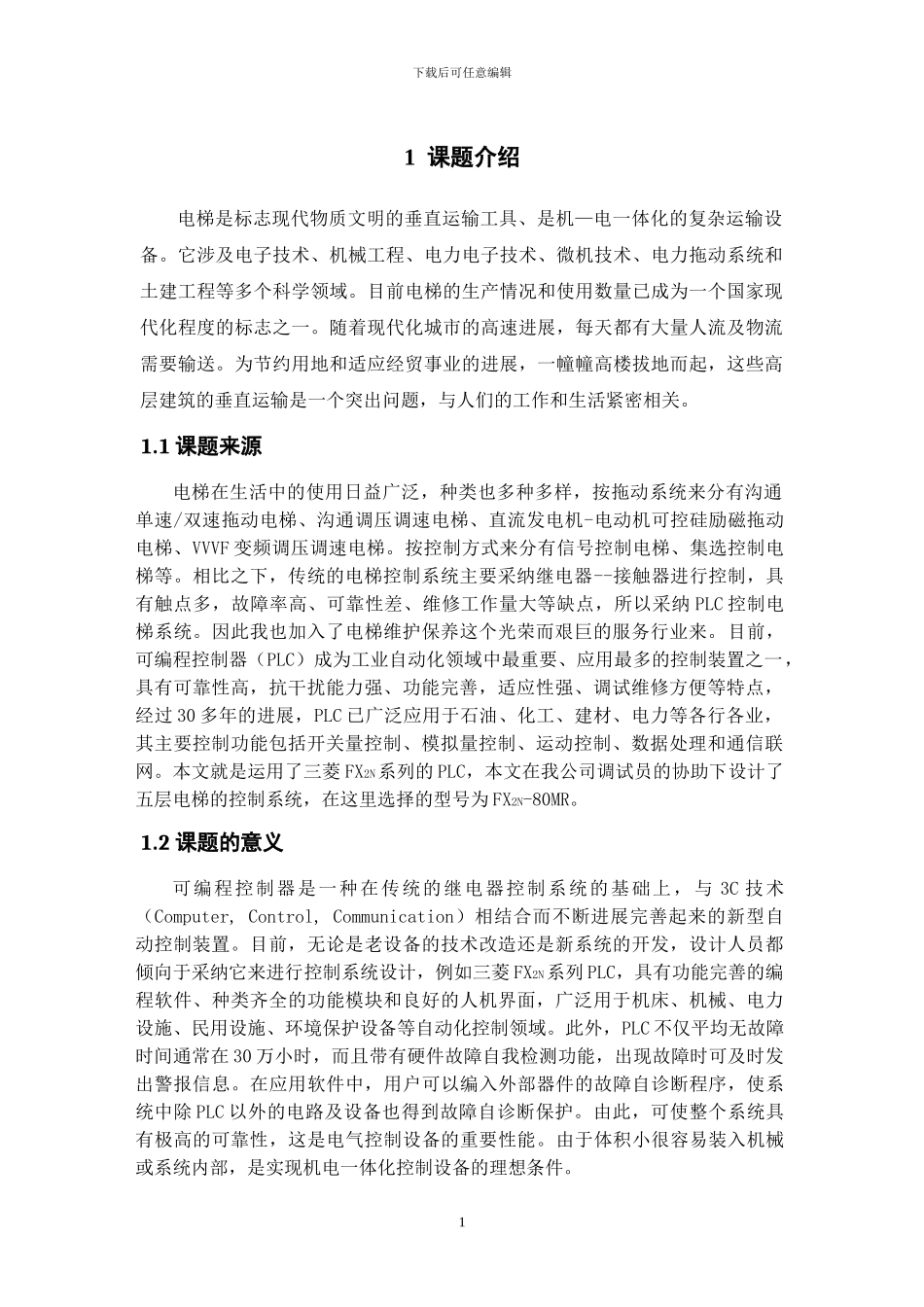

下载后可任意编辑1 课题介绍电梯是标志现代物质文明的垂直运输工具、是机—电一体化的复杂运输设备。它涉及电子技术、机械工程、电力电子技术、微机技术、电力拖动系统和土建工程等多个科学领域。目前电梯的生产情况和使用数量已成为一个国家现代化程度的标志之一。随着现代化城市的高速进展，每天都有大量人流及物流需要输送。为节约用地和适应经贸事业的进展，一幢幢高楼拔地而起，这些高层建筑的垂直运输是一个突出问题，与人们的工作和生活紧密相关。1.1 课题来源电梯在生活中的使用日益广泛，种类也多种多样，按拖动系统来分有沟通单速/双速拖动电梯、沟通调压调速电梯、直流发电机-电动机可控硅励磁拖动电梯、VVVF 变频调压调速电梯。按控制方式来分有信号控制电梯、集选控制电梯等。相比之下，传统的电梯控制系统主要采纳继电器--接触器进行控制，具有触点多，故障率高、可靠性差、维修工作量大等缺点，所以采纳 PLC 控制电梯系统。因此我也加入了电梯维护保养这个光荣而艰巨的服务行业来。目前，可编程控制器（PLC）成为工业自动化领域中最重要、应用最多的控制装置之一，具有可靠性高，抗干扰能力强、功能完善，适应性强、调试维修方便等特点，经过 30 多年的进展，PLC 已广泛应用于石油、化工、建材、电力等各行各业，其主要控制功能包括开关量控制、模拟量控制、运动控制、数据处理和通信联网。本文就是运用了三菱 FX2N系列的 PLC，本文在我公司调试员的协助下设计了五层电梯的控制系统，在这里选择的型号为 FX2N-80MR。1.2 课题的意义可编程控制器是一种在传统的继电器控制系统的基础上，与 3C 技术（Computer, Control, Communication）相结合而不断进展完善起来的新型自动控制装置。目前，无论是老设备的技术改造还是新系统的开发，设计人员都倾向于采纳它来进行控制系统设计，例如三菱 FX2N系列 PLC，具有功能完善的编程软件、种类齐全的功能模块和良好的人机界面，广泛用于机床、机械、电力设施、民用设施、环境保护设备等自动化控制领域。此外，PLC 不仅平均无故障时间通常在 30 万小时，而且带有硬件故障自我检测功能，出现故障时可及时发出警报信息。在应用软件中，用户可以编入外部器件的故障自诊断程序，使系统中除 PLC 以外的电路及设备也得到故障自诊断保护。由此，可使整个系统具有极高的可靠性，这是电气控制设备的重要性能。由于体积小很容易装入机械或系统内部，是实现机电一体化控制设备的理想...
