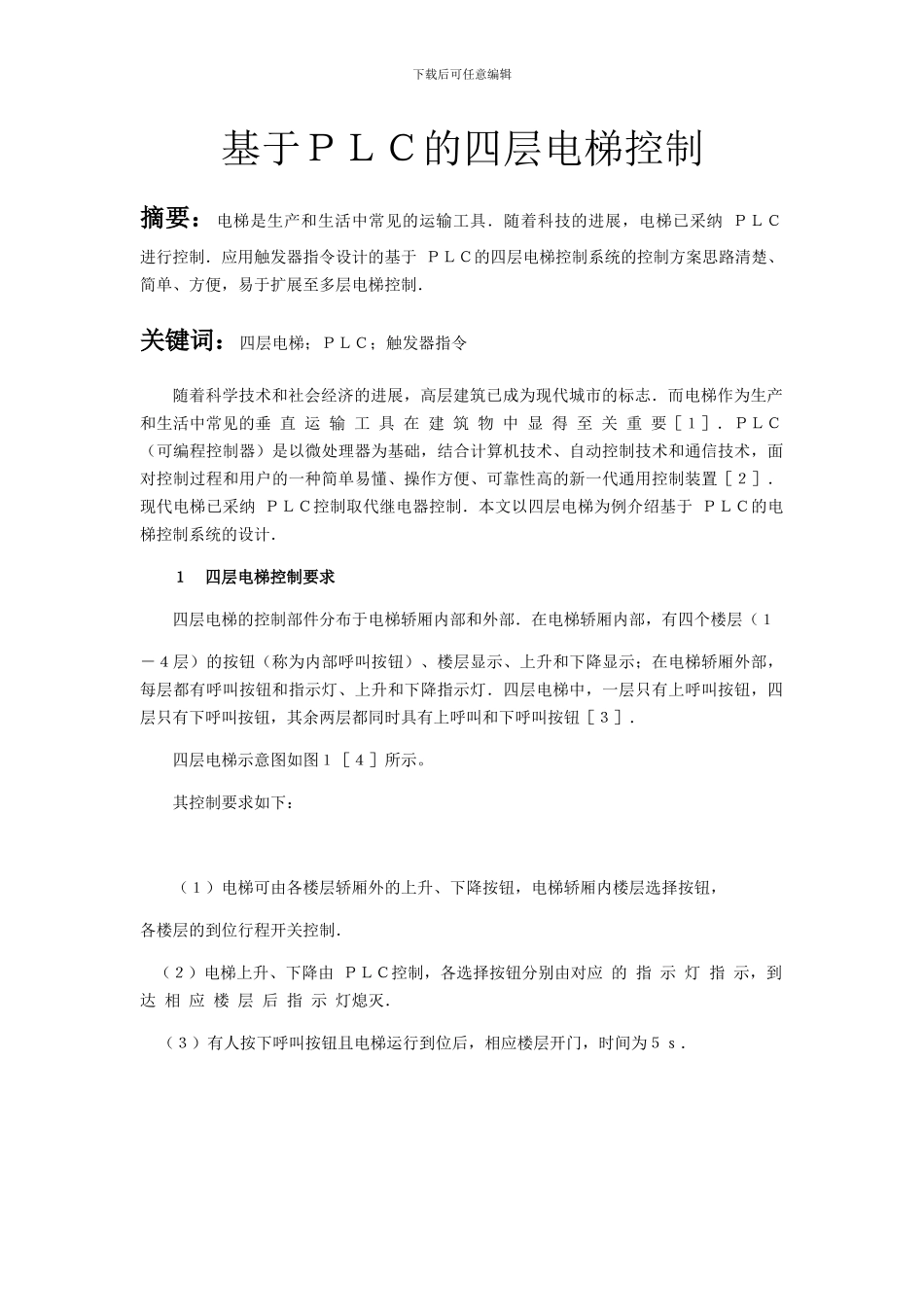

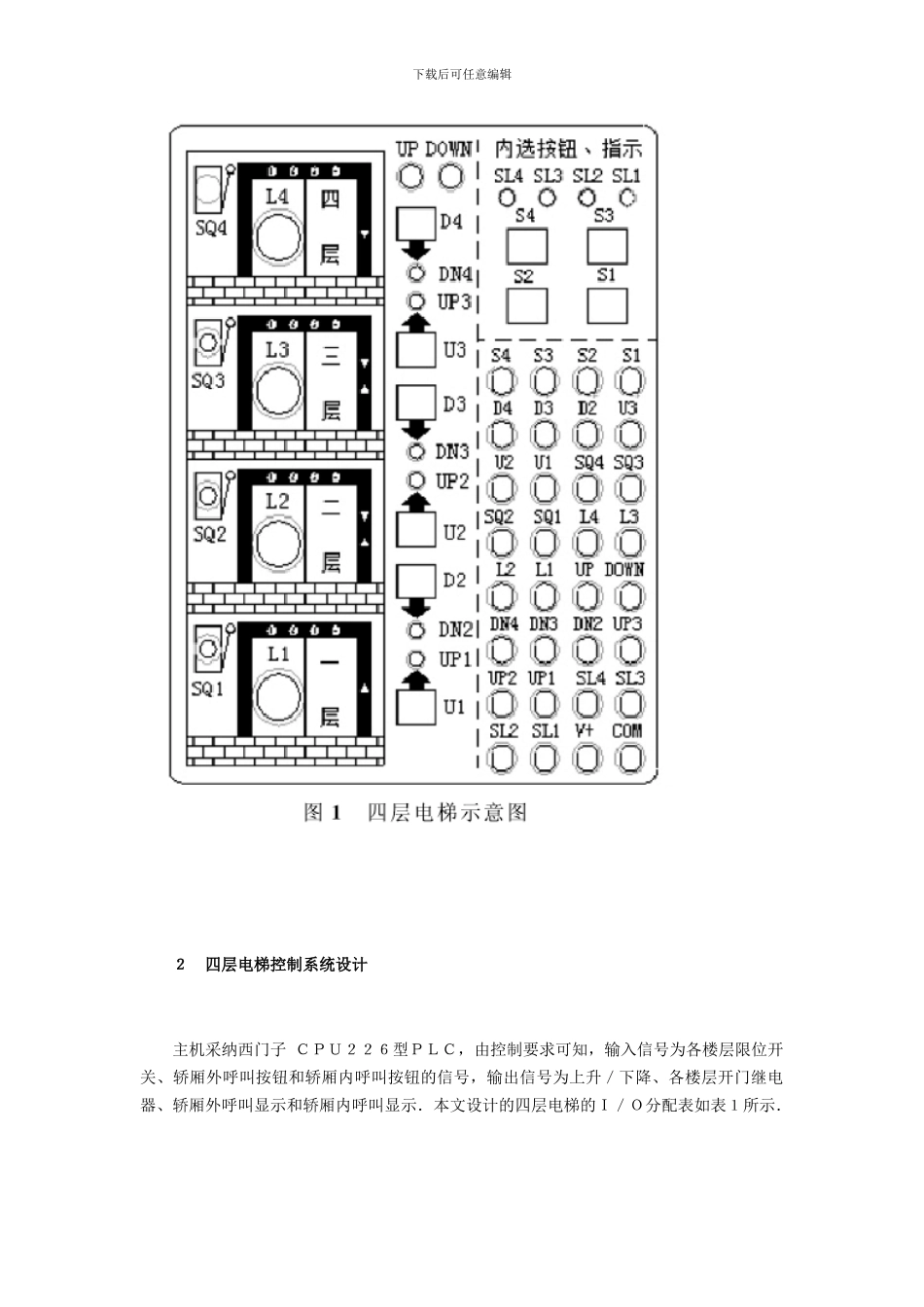

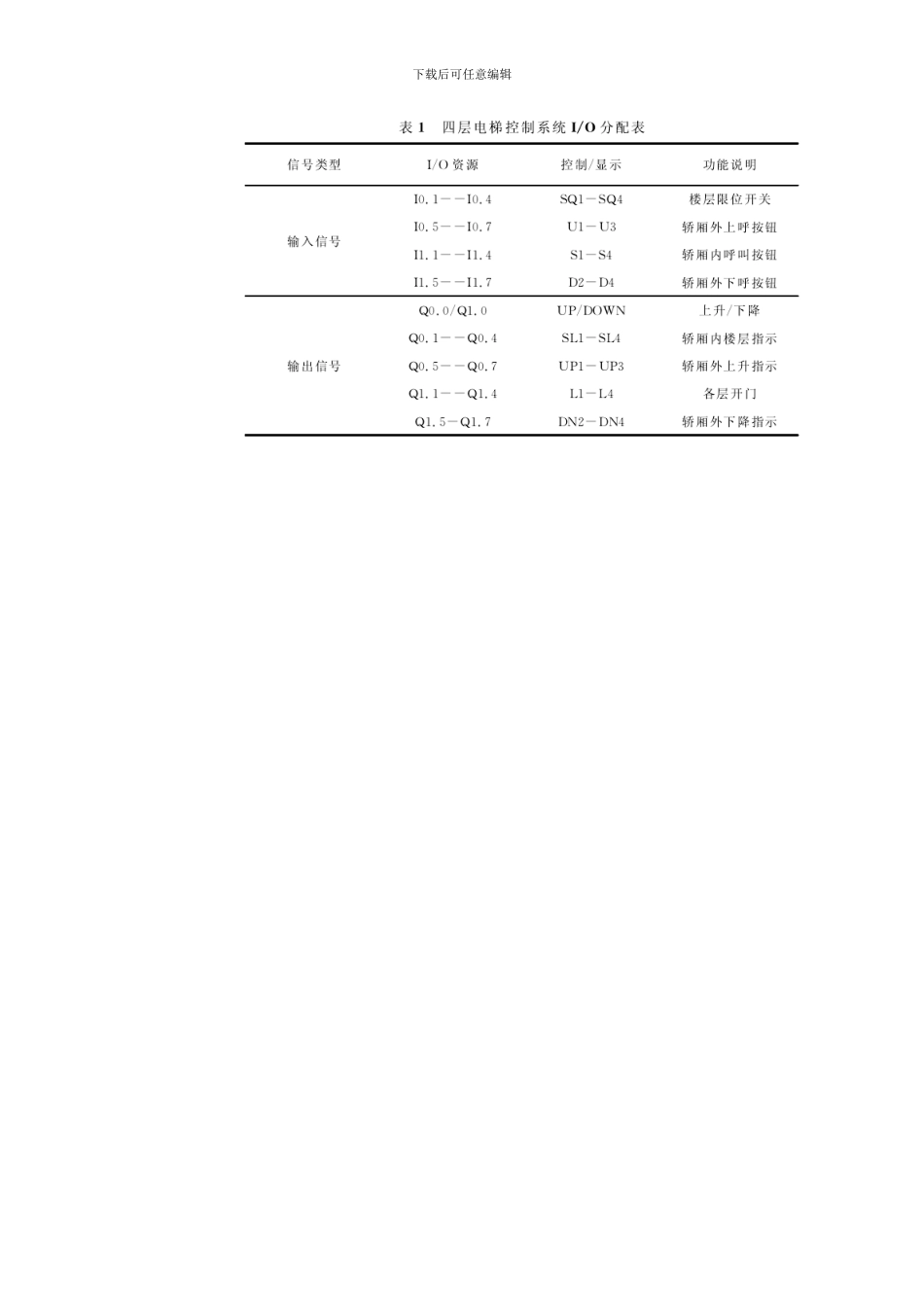

下载后可任意编辑基于ＰＬＣ的四层电梯控制摘要：电梯是生产和生活中常见的运输工具．随着科技的进展，电梯已采纳 ＰＬＣ 进行控制．应用触发器指令设计的基于 ＰＬＣ的四层电梯控制系统的控制方案思路清楚、简单、方便，易于扩展至多层电梯控制．关键词：四层电梯；ＰＬＣ；触发器指令随着科学技术和社会经济的进展，高层建筑已成为现代城市的标志．而电梯作为生产和生活中常见的垂 直 运 输 工 具 在 建 筑 物 中 显 得 至 关 重 要［１］．ＰＬＣ（可编程控制器）是以微处理器为基础，结合计算机技术、自动控制技术和通信技术，面对控制过程和用户的一种简单易懂、操作方便、可靠性高的新一代通用控制装置［２］．现代电梯已采纳 ＰＬＣ控制取代继电器控制．本文以四层电梯为例介绍基于 ＰＬＣ的电梯控制系统的设计．１ 四层电梯控制要求四层电梯的控制部件分布于电梯轿厢内部和外部．在电梯轿厢内部，有四个楼层（１－４层）的按钮（称为内部呼叫按钮）、楼层显示、上升和下降显示；在电梯轿厢外部，每层都有呼叫按钮和指示灯、上升和下降指示灯．四层电梯中，一层只有上呼叫按钮，四层只有下呼叫按钮，其余两层都同时具有上呼叫和下呼叫按钮［３］．四层电梯示意图如图１［４］所示。其控制要求如下：（１）电梯可由各楼层轿厢外的上升、下降按钮，电梯轿厢内楼层选择按钮，各楼层的到位行程开关控制． （２）电梯上升、下降由 ＰＬＣ控制，各选择按钮分别由对应 的 指 示 灯 指 示，到 达 相 应 楼 层 后 指 示 灯熄灭． （３）有人按下呼叫按钮且电梯运行到位后，相应楼层开门，时间为５ｓ．下载后可任意编辑 ２ 四层电梯控制系统设计主机采纳西门子 ＣＰＵ２２６型ＰＬＣ，由控制要求可知，输入信号为各楼层限位开关、轿厢外呼叫按钮和轿厢内呼叫按钮的信号，输出信号为上升／下降、各楼层开门继电器、轿厢外呼叫显示和轿厢内呼叫显示．本文设计的四层电梯的Ｉ／Ｏ分配表如表１所示．下载后可任意编辑下载后可任意编辑楼层控制程序图如图２所示下载后可任意编辑下载后可任意编辑轿厢外呼叫控制程序如图３所示．下载后可任意编辑 下载后可任意编辑轿厢内呼叫控制程序如图４所示． 下载后可任意编辑下载后可任意编辑上升、下降控制程序如图５所示．下载后可任意编辑电梯运行指示控制程序如图６所示．下载后可任意编辑下载后可任意编辑下载后可任意编辑电梯开门控制程序如图７所示．下载后可任...
