基于plc的恒压供水系统的设计

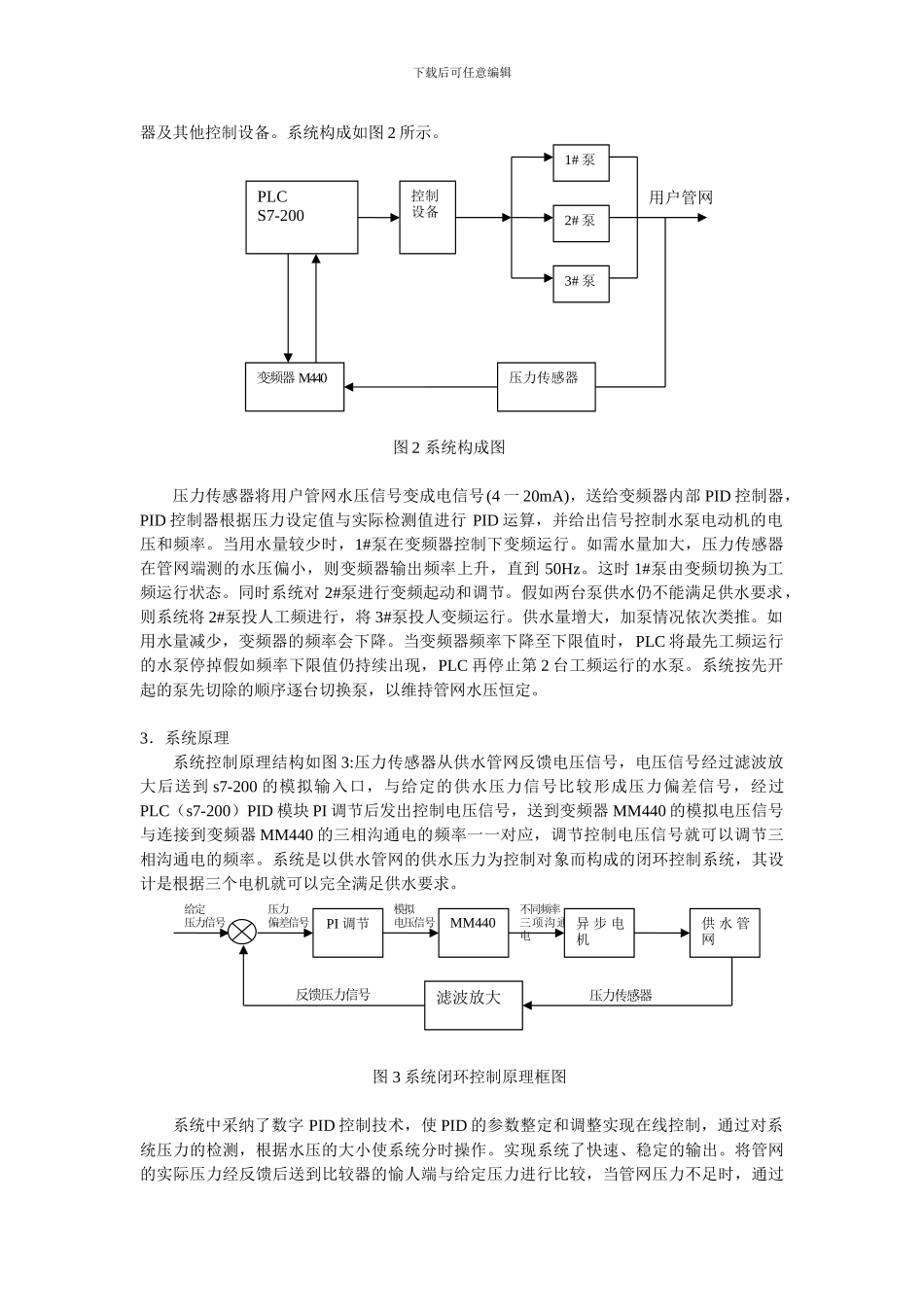

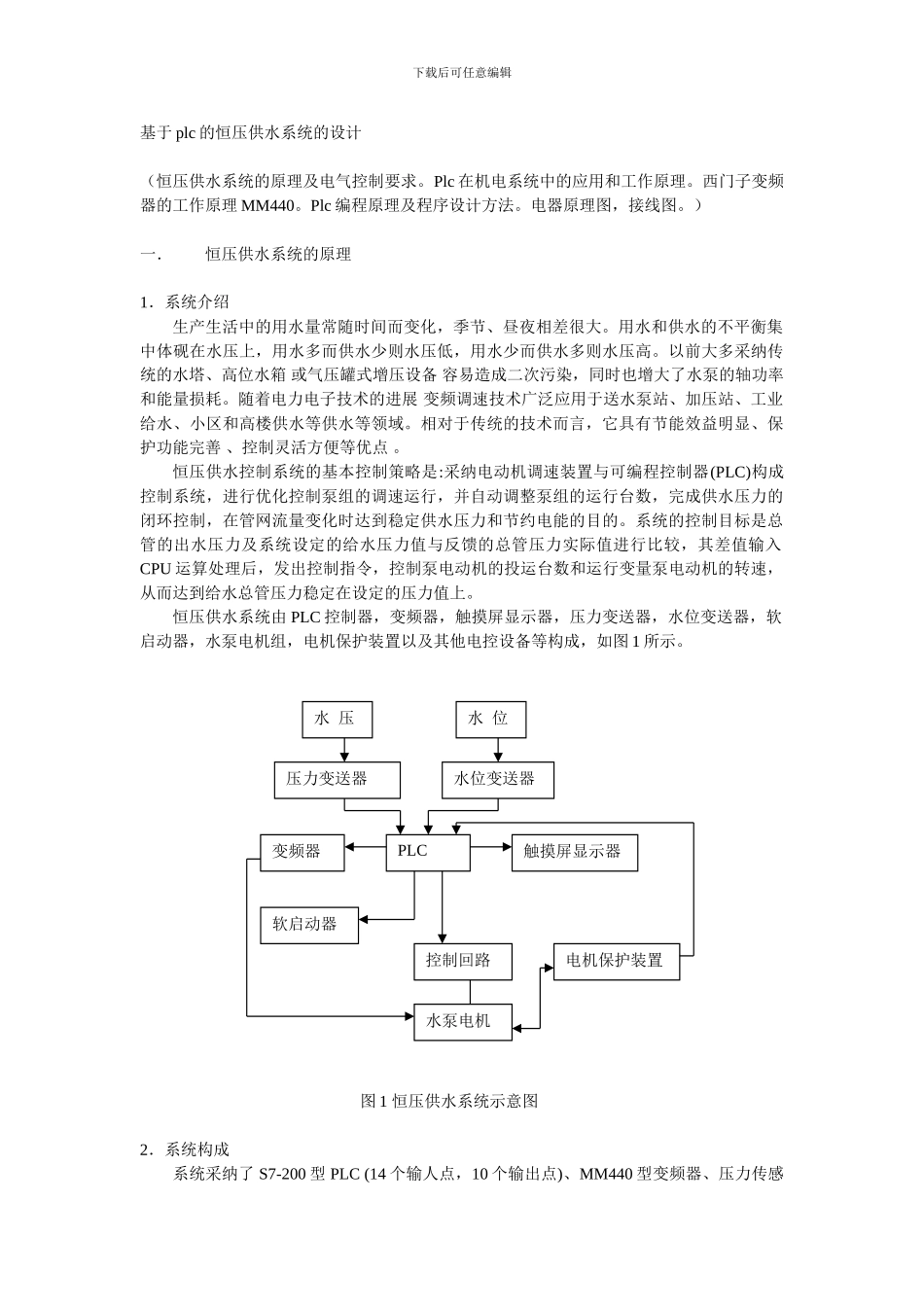

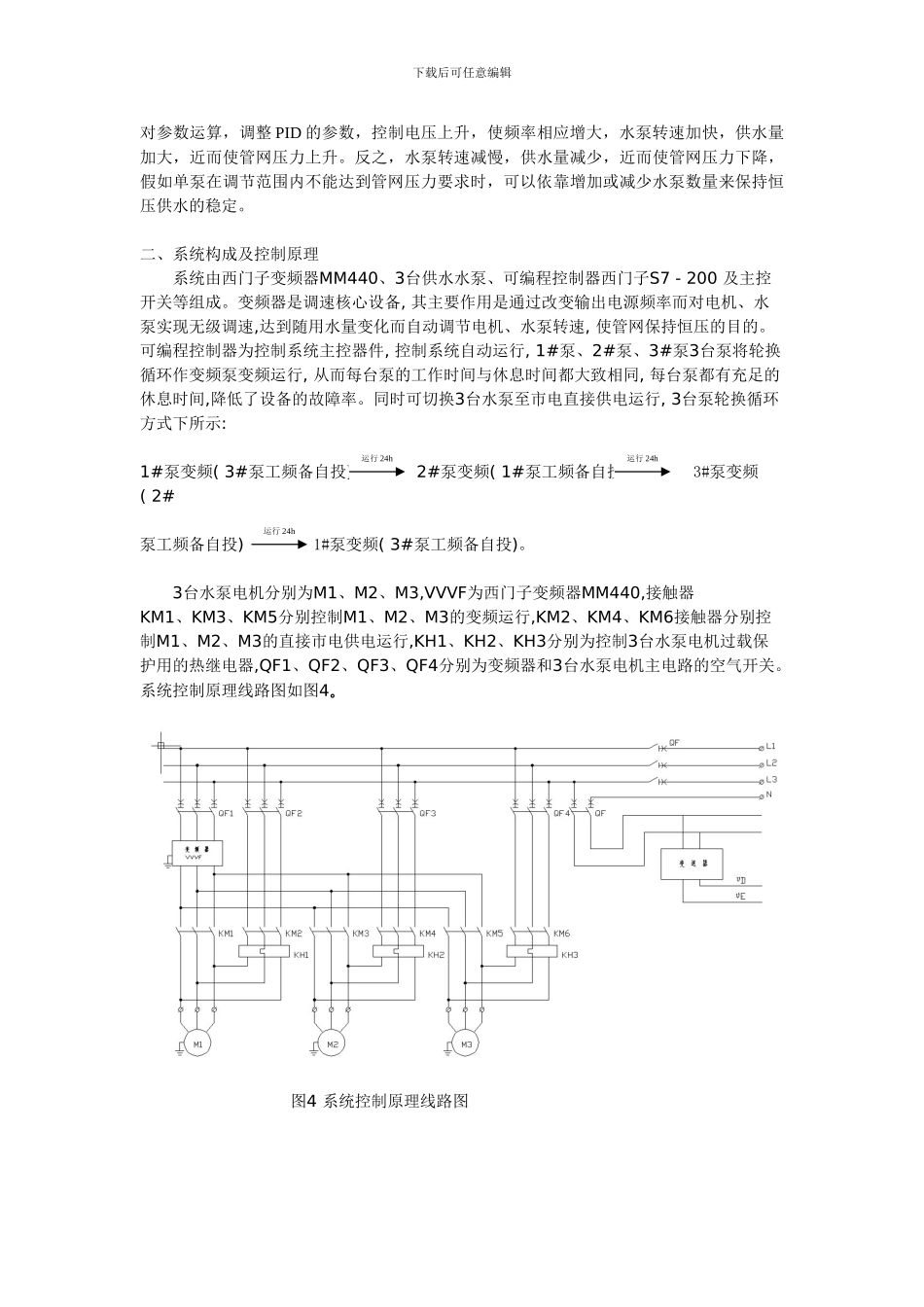

下载后可任意编辑基于 plc 的恒压供水系统的设计（恒压供水系统的原理及电气控制要求。Plc 在机电系统中的应用和工作原理。西门子变频器的工作原理 MM440。Plc 编程原理及程序设计方法。电器原理图，接线图。）一．恒压供水系统的原理1．系统介绍生产生活中的用水量常随时间而变化，季节、昼夜相差很大。用水和供水的不平衡集中体砚在水压上，用水多而供水少则水压低，用水少而供水多则水压高。以前大多采纳传统的水塔、高位水箱 或气压罐式增压设备 容易造成二次污染，同时也增大了水泵的轴功率和能量损耗。随着电力电子技术的进展 变频调速技术广泛应用于送水泵站、加压站、工业给水、小区和高楼供水等供水等领域。相对于传统的技术而言，它具有节能效益明显、保护功能完善 、控制灵活方便等优点 。恒压供水控制系统的基本控制策略是:采纳电动机调速装置与可编程控制器(PLC)构成控制系统，进行优化控制泵组的调速运行，并自动调整泵组的运行台数，完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。系统的控制目标是总管的出水压力及系统设定的给水压力值与反馈的总管压力实际值进行比较，其差值输入CPU 运算处理后，发出控制指令，控制泵电动机的投运台数和运行变量泵电动机的转速，从而达到给水总管压力稳定在设定的压力值上。恒压供水系统由 PLC 控制器，变频器，触摸屏显示器，压力变送器，水位变送器，软启动器，水泵电机组，电机保护装置以及其他电控设备等构成，如图 1 所示。 图 1 恒压供水系统示意图2．系统构成系统采纳了 S7-200 型 PLC (14 个输人点，10 个输出点)、MM440 型变频器、压力传感压力变送器水位变送器PLC变频器触摸屏显示器软启动器控制回路水泵电机电机保护装置水 压水 位下载后可任意编辑器及其他控制设备。系统构成如图 2 所示。图 2 系统构成图压力传感器将用户管网水压信号变成电信号(4 一 20mA)，送给变频器内部 PID 控制器，PID 控制器根据压力设定值与实际检测值进行 PID 运算，并给出信号控制水泵电动机的电压和频率。当用水量较少时，1#泵在变频器控制下变频运行。如需水量加大，压力传感器在管网端测的水压偏小，则变频器输出频率上升，直到 50Hz。这时 1#泵由变频切换为工频运行状态。同时系统对 2#泵进行变频起动和调节。假如两台泵供水仍不能满足供水要求，则系统将 2#泵投人工频进行，将 3#泵投人变频运行。供水量增大，加泵情况依...
