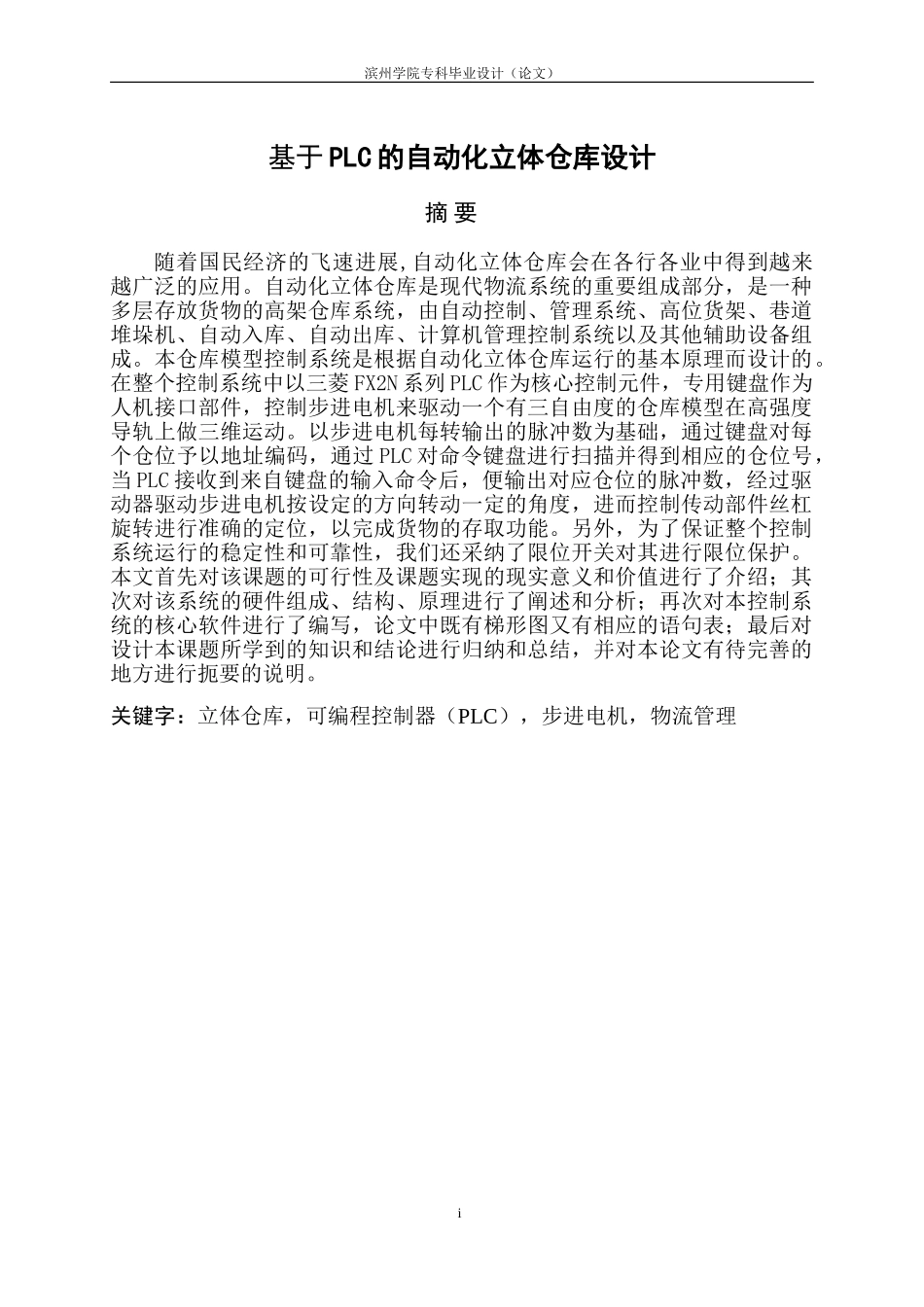

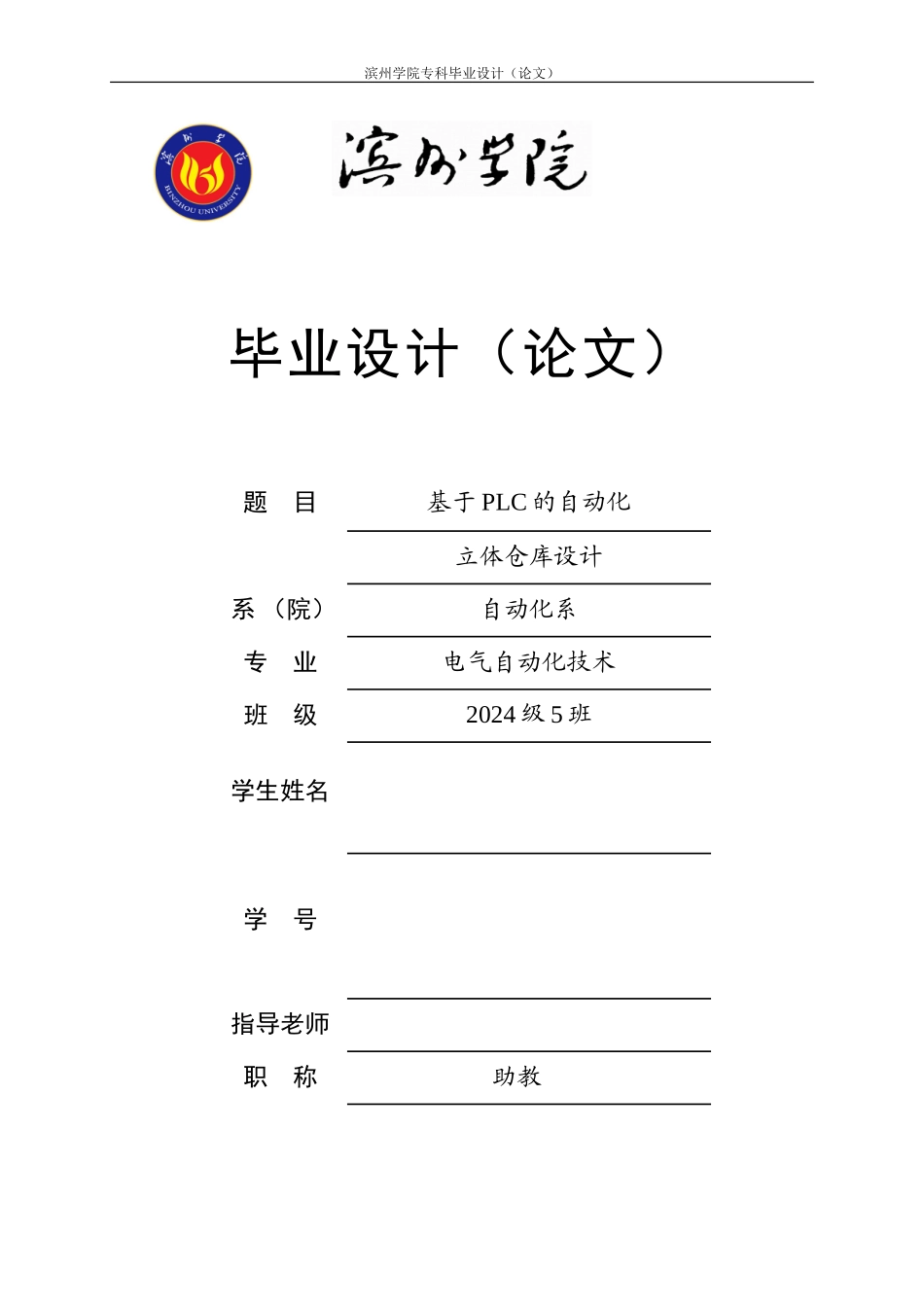

滨州学院专科毕业设计（论文）毕业设计（论文）题 目基于 PLC 的自动化立体仓库设计 系 （院）自动化系专 业电气自动化技术班 级2024 级 5 班学生姓名学 号指导老师职 称助教2下载后可任意编辑二〇一三年六月十日i滨州学院专科毕业设计（论文）基于 PLC 的自动化立体仓库设计 摘 要随着国民经济的飞速进展,自动化立体仓库会在各行各业中得到越来越广泛的应用。自动化立体仓库是现代物流系统的重要组成部分，是一种多层存放货物的高架仓库系统，由自动控制、管理系统、高位货架、巷道堆垛机、自动入库、自动出库、计算机管理控制系统以及其他辅助设备组成。本仓库模型控制系统是根据自动化立体仓库运行的基本原理而设计的。在整个控制系统中以三菱 FX2N 系列 PLC 作为核心控制元件，专用键盘作为人机接口部件，控制步进电机来驱动一个有三自由度的仓库模型在高强度导轨上做三维运动。以步进电机每转输出的脉冲数为基础，通过键盘对每个仓位予以地址编码，通过 PLC 对命令键盘进行扫描并得到相应的仓位号，当 PLC 接收到来自键盘的输入命令后，便输出对应仓位的脉冲数，经过驱动器驱动步进电机按设定的方向转动一定的角度，进而控制传动部件丝杠旋转进行准确的定位，以完成货物的存取功能。另外，为了保证整个控制系统运行的稳定性和可靠性，我们还采纳了限位开关对其进行限位保护。 本文首先对该课题的可行性及课题实现的现实意义和价值进行了介绍；其次对该系统的硬件组成、结构、原理进行了阐述和分析；再次对本控制系统的核心软件进行了编写，论文中既有梯形图又有相应的语句表；最后对设计本课题所学到的知识和结论进行归纳和总结，并对本论文有待完善的地方进行扼要的说明。 关键字：立体仓库，可编程控制器（PLC），步进电机，物流管理ii滨州学院专科毕业设计（论文）Based on PLC automatic stereoscopic warehouse design AbstractWith the rapid development of national economy, the automation stereoscopic warehouse will get more and more extensive application in all trades and professions. The automated warehouse is an important part of modern logistics system, elevated warehouse system for a multi-layer storage of goods, which consists of automatic control and management system, high shelves, stacking machine,...
