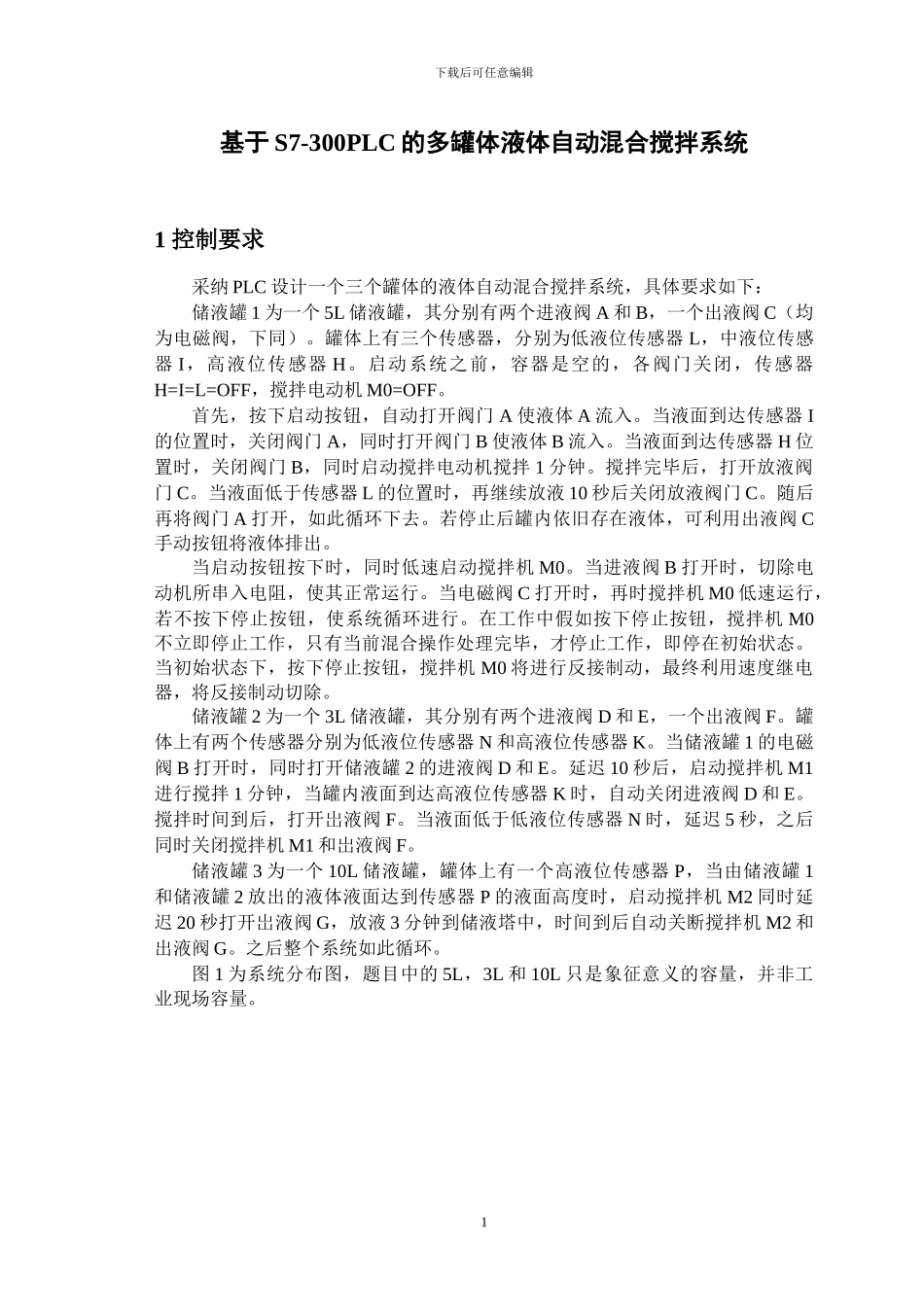

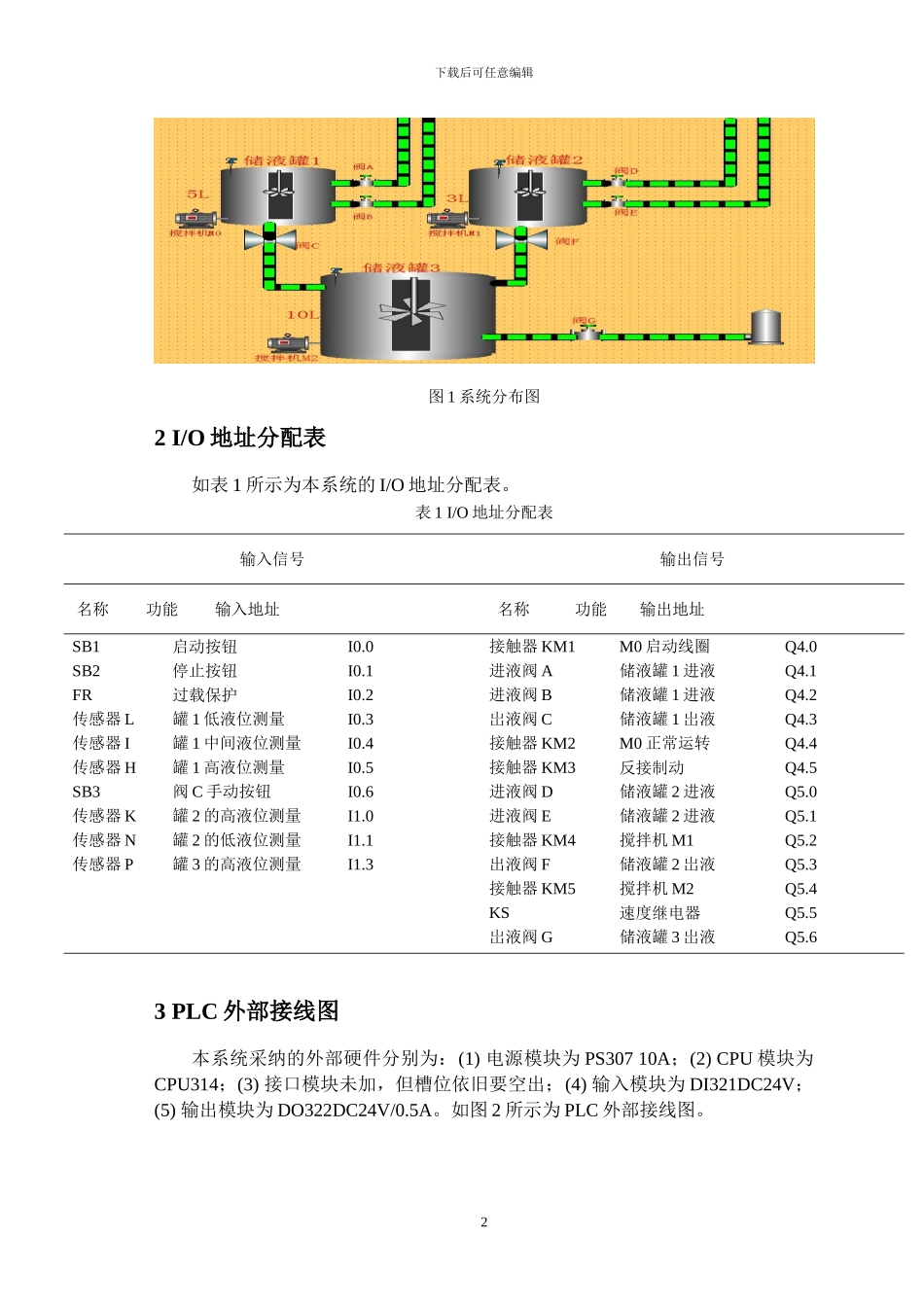

电气控制课程设计专 业： 班 级： 姓 名： 学 号： 指导老师： 评语：考勤（10）守纪（10）过程（40）设计报告（30）答辩（10）总成绩（100）下载后可任意编辑基于 S7-300PLC 的多罐体液体自动混合搅拌系统1 控制要求采纳 PLC 设计一个三个罐体的液体自动混合搅拌系统，具体要求如下：储液罐 1 为一个 5L 储液罐，其分别有两个进液阀 A 和 B，一个出液阀 C（均为电磁阀，下同）。罐体上有三个传感器，分别为低液位传感器 L，中液位传感器 I，高液位传感器 H。启动系统之前，容器是空的，各阀门关闭，传感器H=I=L=OFF，搅拌电动机 M0=OFF。首先，按下启动按钮，自动打开阀门 A 使液体 A 流入。当液面到达传感器 I的位置时，关闭阀门 A，同时打开阀门 B 使液体 B 流入。当液面到达传感器 H 位置时，关闭阀门 B，同时启动搅拌电动机搅拌 1 分钟。搅拌完毕后，打开放液阀门 C。当液面低于传感器 L 的位置时，再继续放液 10 秒后关闭放液阀门 C。随后再将阀门 A 打开，如此循环下去。若停止后罐内依旧存在液体，可利用出液阀 C手动按钮将液体排出。当启动按钮按下时，同时低速启动搅拌机 M0。当进液阀 B 打开时，切除电动机所串入电阻，使其正常运行。当电磁阀 C 打开时，再时搅拌机 M0 低速运行，若不按下停止按钮，使系统循环进行。在工作中假如按下停止按钮，搅拌机 M0不立即停止工作，只有当前混合操作处理完毕，才停止工作，即停在初始状态。当初始状态下，按下停止按钮，搅拌机 M0 将进行反接制动，最终利用速度继电器，将反接制动切除。储液罐 2 为一个 3L 储液罐，其分别有两个进液阀 D 和 E，一个出液阀 F。罐体上有两个传感器分别为低液位传感器 N 和高液位传感器 K。当储液罐 1 的电磁阀 B 打开时，同时打开储液罐 2 的进液阀 D 和 E。延迟 10 秒后，启动搅拌机 M1进行搅拌 1 分钟，当罐内液面到达高液位传感器 K 时，自动关闭进液阀 D 和 E。搅拌时间到后，打开岀液阀 F。当液面低于低液位传感器 N 时，延迟 5 秒，之后同时关闭搅拌机 M1 和岀液阀 F。储液罐 3 为一个 10L 储液罐，罐体上有一个高液位传感器 P，当由储液罐 1和储液罐 2 放出的液体液面达到传感器 P 的液面高度时，启动搅拌机 M2 同时延迟 20 秒打开岀液阀 G，放液 3 分钟到储液塔中，时间到后自动关断搅拌机 M2 和出液阀 G。之后整个系统如此循环...
