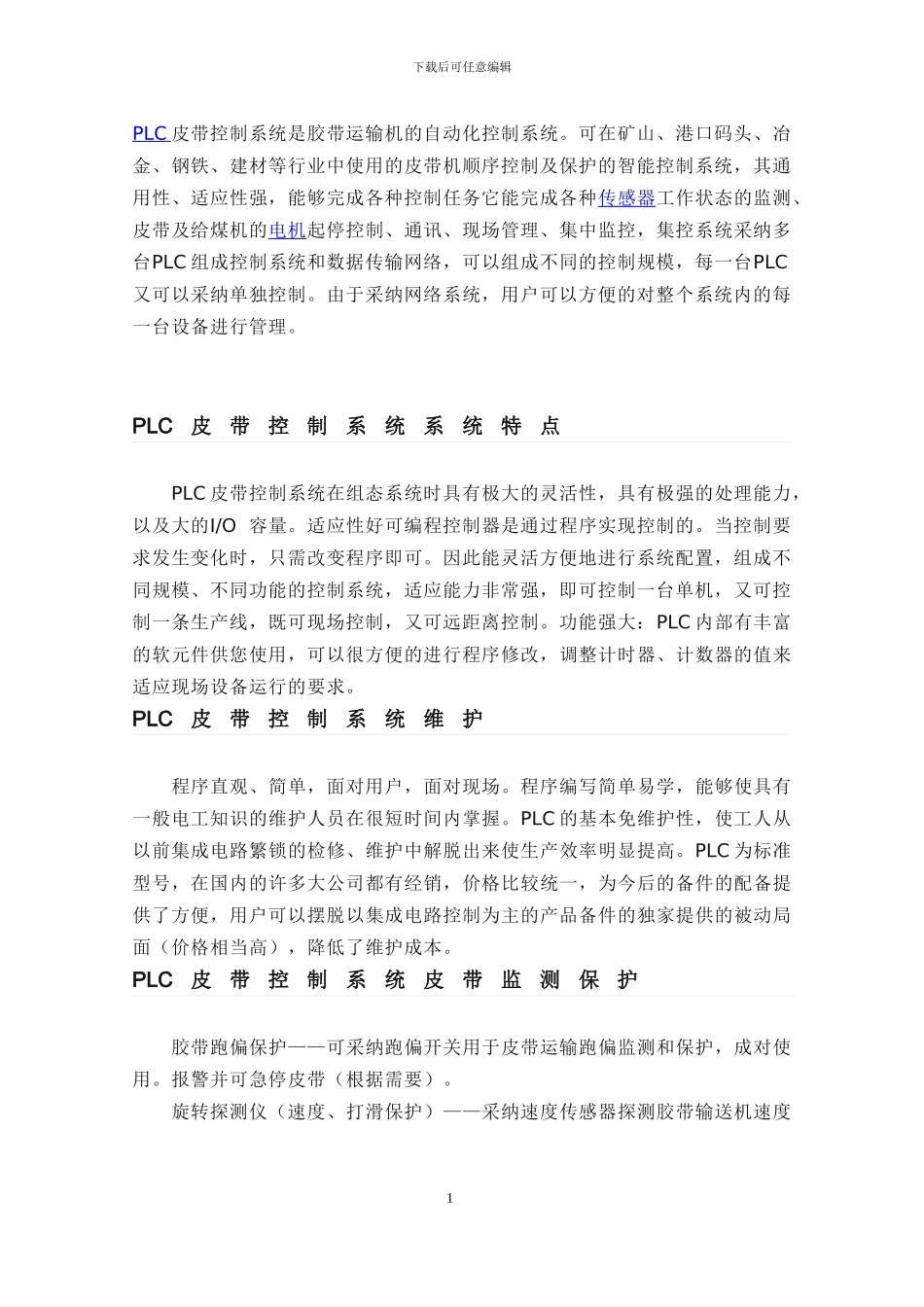

煤矿的运输系统对保证矿井正常生产起着非常重要的作用。为了保证煤矿运输系统可靠安全运行，对带式输送机进行集中监视和控制很必要。本文以新疆哈密煤矿主斜井及地面胶带输送机为背景，设计出了以PLC 技术为核心的集中控制系统，提高了运输系统的监测和控制水平。文中首先介绍了本次设计的背景，然后设计了胶带输送机集中控制系统的结构和应具有的控制功能，参数的检测和故障保护装置，确定了各故障检测传感器的类型及安装位置。在此基础上采纳SIEMENS的S7-300 系列PLC 对系统进行硬件和软件设计，其中包括PLC 的模块配置及外部连线，梯形图程序设计。最后提出PLC 控制系统的主要干扰源，并设计了抗干扰的措施。关键词：胶带输送机； S7-300； 集中控制系统下载后可任意编辑PLC 皮带控制系统是胶带运输机的自动化控制系统。可在矿山、港口码头、冶金、钢铁、建材等行业中使用的皮带机顺序控制及保护的智能控制系统，其通用性、适应性强，能够完成各种控制任务它能完成各种传感器工作状态的监测、皮带及给煤机的电机起停控制、通讯、现场管理、集中监控，集控系统采纳多台PLC 组成控制系统和数据传输网络，可以组成不同的控制规模，每一台PLC又可以采纳单独控制。由于采纳网络系统，用户可以方便的对整个系统内的每一台设备进行管理。PLC皮带控制系统系统特点 PLC 皮带控制系统在组态系统时具有极大的灵活性，具有极强的处理能力，以及大的I/O 容量。适应性好可编程控制器是通过程序实现控制的。当控制要求发生变化时，只需改变程序即可。因此能灵活方便地进行系统配置，组成不同规模、不同功能的控制系统，适应能力非常强，即可控制一台单机，又可控制一条生产线，既可现场控制，又可远距离控制。功能强大：PLC 内部有丰富的软元件供您使用，可以很方便的进行程序修改，调整计时器、计数器的值来适应现场设备运行的要求。PLC皮带控制系统维护 程序直观、简单，面对用户，面对现场。程序编写简单易学，能够使具有一般电工知识的维护人员在很短时间内掌握。PLC 的基本免维护性，使工人从以前集成电路繁锁的检修、维护中解脱出来使生产效率明显提高。PLC 为标准型号，在国内的许多大公司都有经销，价格比较统一，为今后的备件的配备提供了方便，用户可以摆脱以集成电路控制为主的产品备件的独家提供的被动局面（价格相当高），降低了维护成本。PLC皮带控制系统皮带监测保护 胶带跑偏保护——可采纳跑偏开关用于皮带运输跑偏监测和保...
