基于PLC的车库门自动控制系统

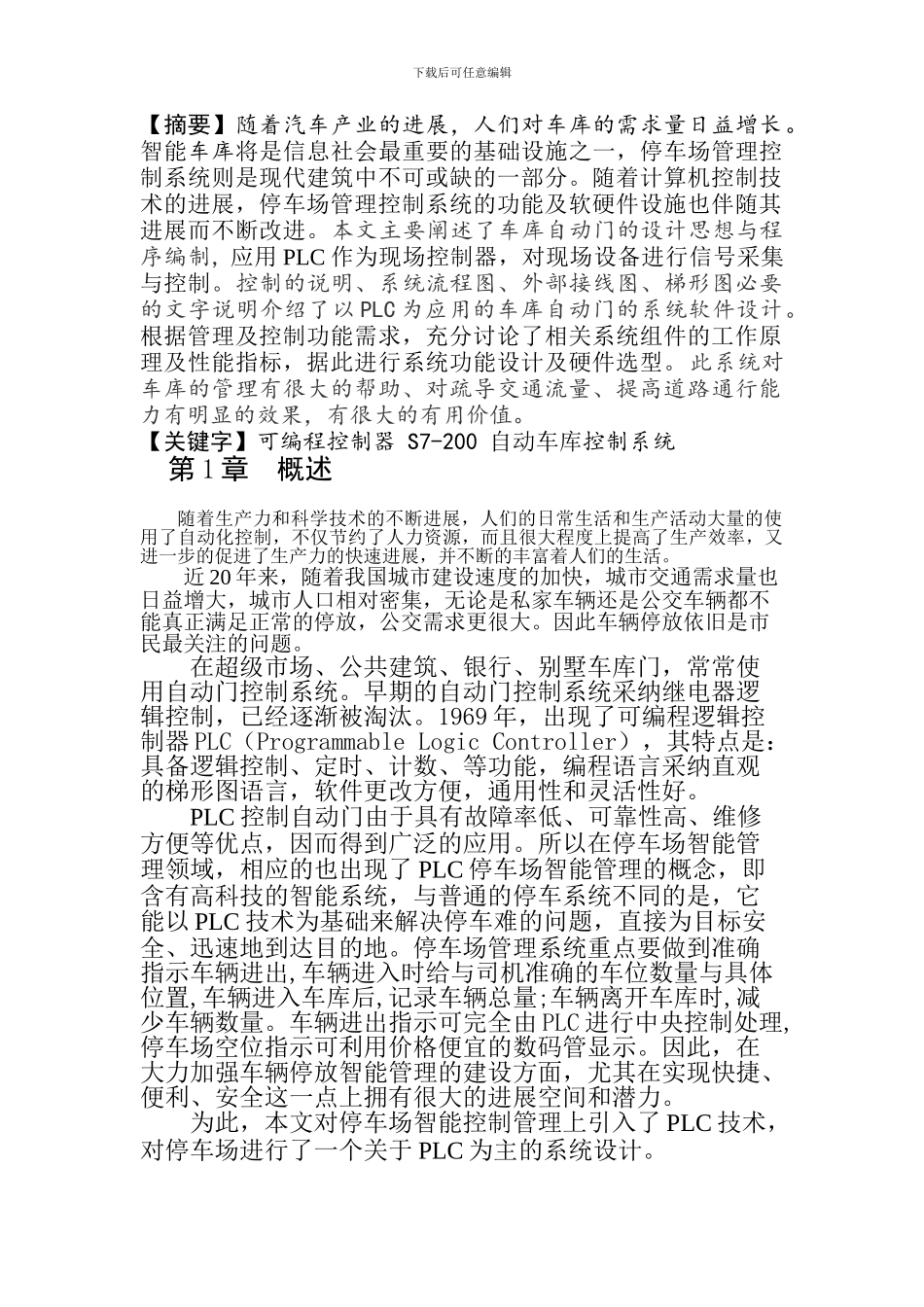

基于PLC的车库门自动控制系统_第1页
1/10

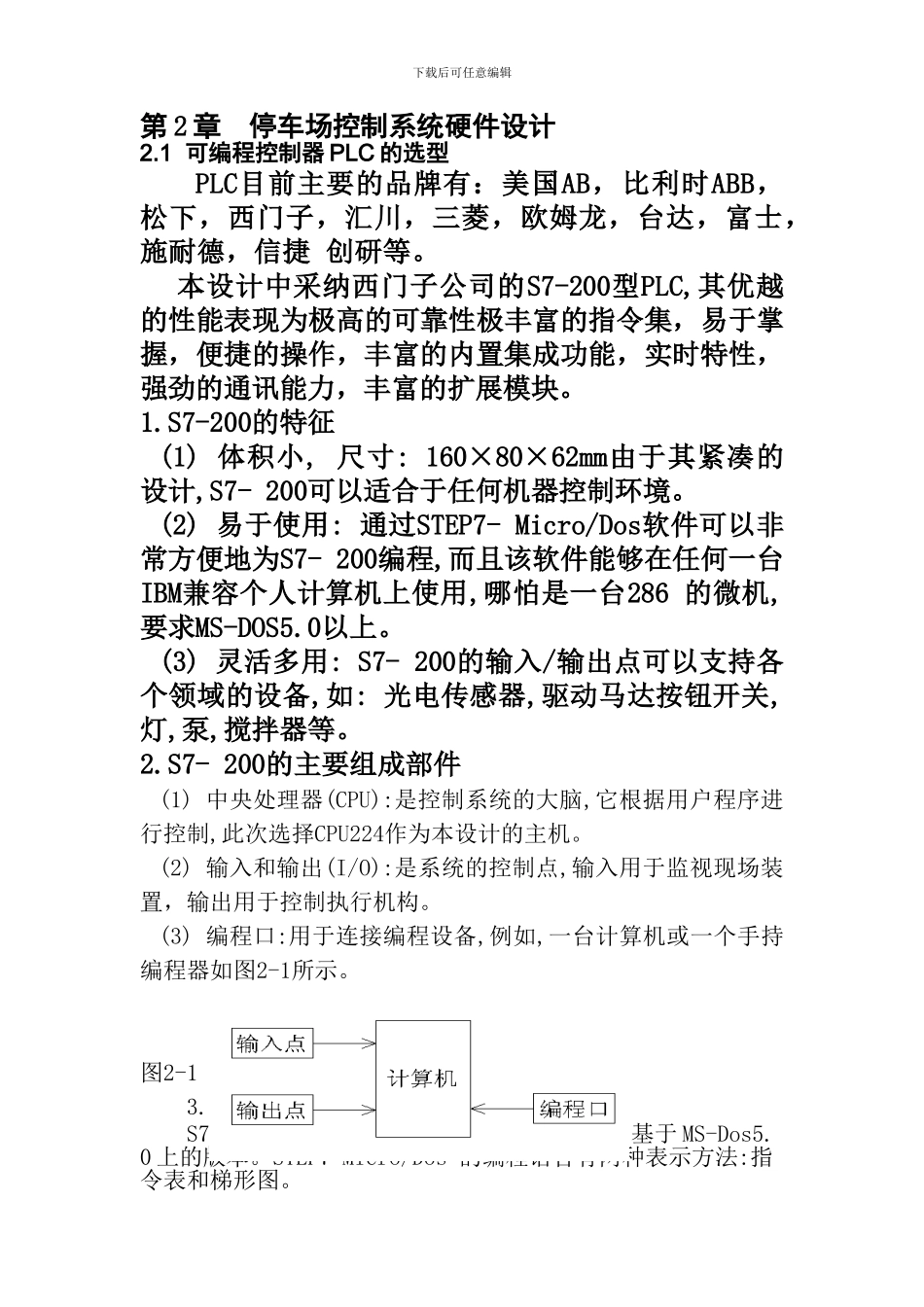

基于PLC的车库门自动控制系统_第2页
2/10

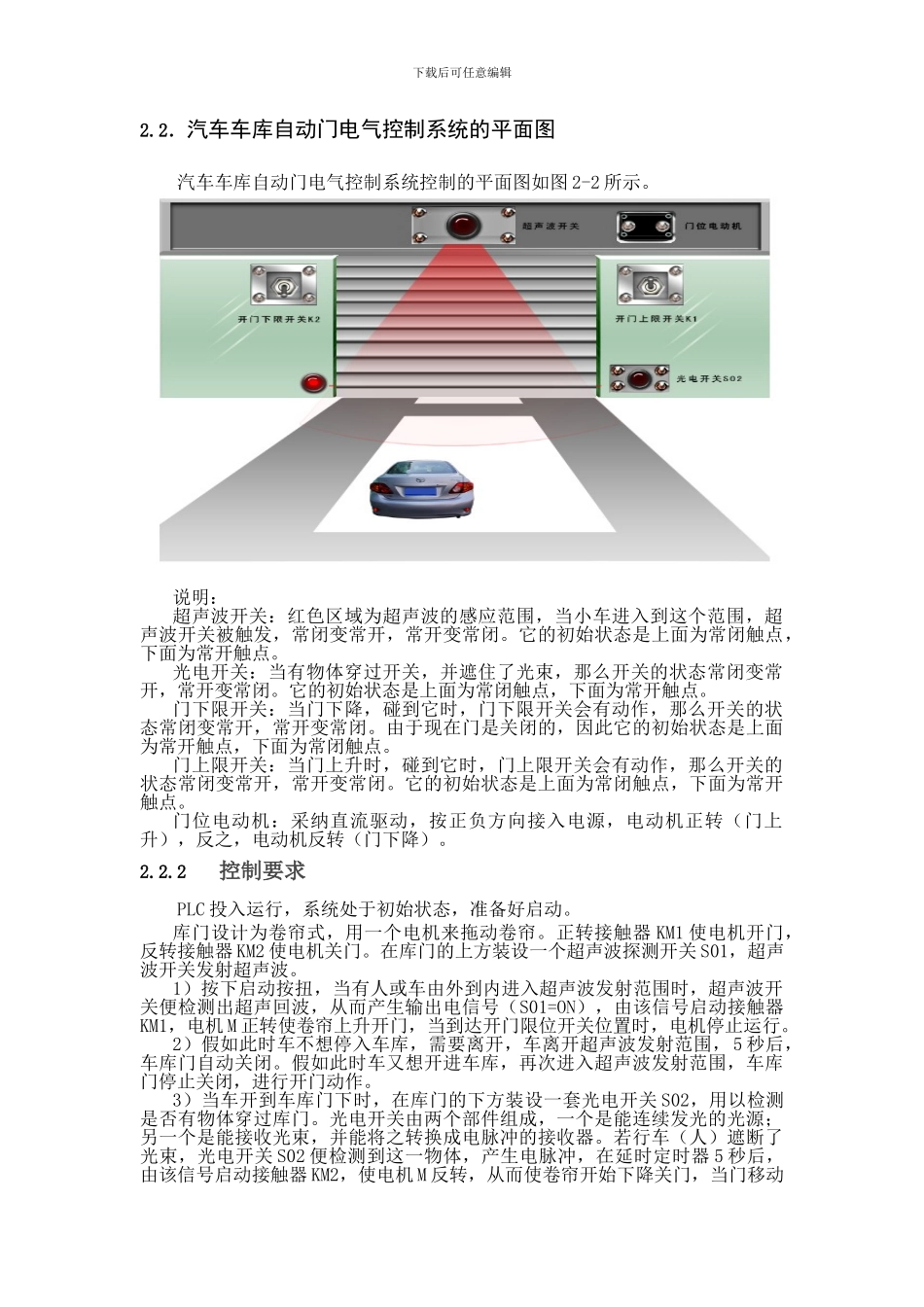

基于PLC的车库门自动控制系统_第3页
3/10
下载后可任意编辑【摘要】随着汽车产业的进展,人们对车库的需求量日益增长。智能车库将是信息社会最重要的基础设施之一,停车场管理控制系统则是现代建筑中不可或缺的一部分。随着计算机控制技术的进展,停车场管理控制系统的功能及软硬件设施也伴随其进展而不断改进。本文主要阐述了车库自动门的设计思想与程序编制, 应用 PLC 作为现场控制器,对现场设备进行信号采集与控制。控制的说明、系统流程图、外部接线图、梯形图必要的文字说明介绍了以 PLC 为应用的车库自动门的系统软件设计。根据管理及控制功能需求,充分讨论了相关系统组件的工作原理及性能指标,据此进行系统功能设计及硬件选型。此系统对车库的管理有很大的帮助、对疏导交通流量、提高道路通行能力有明显的效果,有很大的有用价值。【关键字】可编程控制器 S7-200 自动车库控制系统第 1 章 概述随着生产力和科学技术的不断进展,人们的日常生活和生产活动大量的使用了自动化控制,不仅节约了人力资源,而且很大程度上提高了生产效率,又进一步的促进了生产力的快速进展,并不断的丰富着人们的生活。近 20 年来,随着我国城市建设速度的加快,城市交通需求量也日益增大,城市人口相对密集,无论是私家车辆还是公交车辆都不能真正满足正常的停放,公交需求更很大。因此车辆停放依旧是市民最关注的问题。在超级市场、公共建筑、银行、别墅车库门,常常使用自动门控制系统。早期的自动门控制系统采纳继电器逻辑控制,已经逐渐被淘汰。1969 年,出现了可编程逻辑控制器 PLC(Programmable Logic Controller),其特点是:具备逻辑控制、定时、计数、等功能,编程语言采纳直观的梯形图语言,软件更改方便,通用性和灵活性好。PLC 控制自动门由于具有故障率低、可靠性高、维修方便等优点,因而得到广泛的应用。所以在停车场智能管理领域,相应的也出现了 PLC 停车场智能管理的概念,即含有高科技的智能系统,与普通的停车系统不同的是,它能以 PLC 技术为基础来解决停车难的问题,直接为目标安全、迅速地到达目的地。停车场管理系统重点要做到准确指示车辆进出,车辆进入时给与司机准确的车位数量与具体位置,车辆进入车库后,记录车辆总量;车辆离开车库时,减少车辆数量。车辆进出指示可完全由 PLC 进行中央控制处理,停车场空位指示可利用价格便宜的数码管显示。因此,在大力加强车辆停放智能管理的建设方面,尤其在实现快捷、便利、安全这一点上拥有很大的进展空间...
