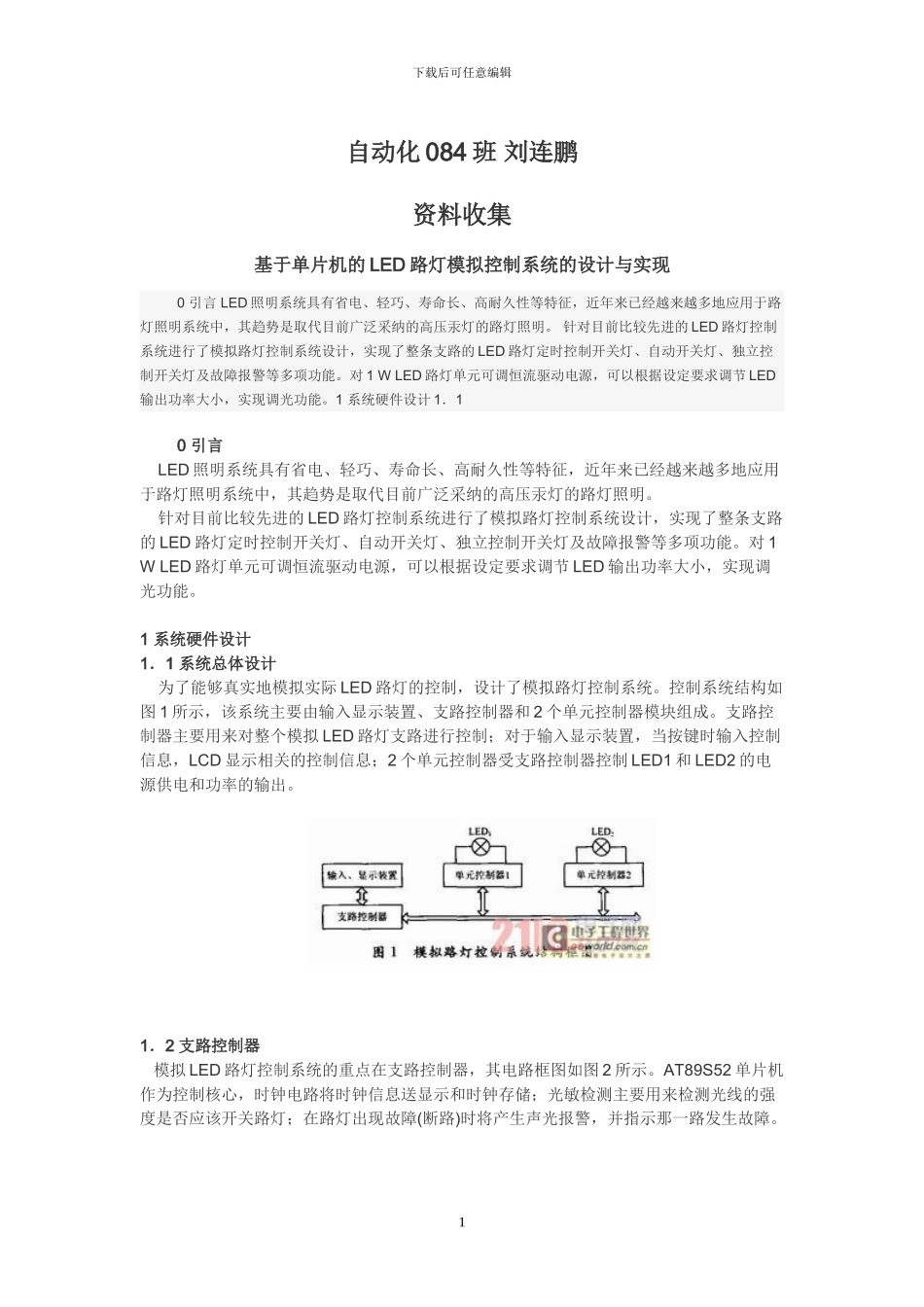

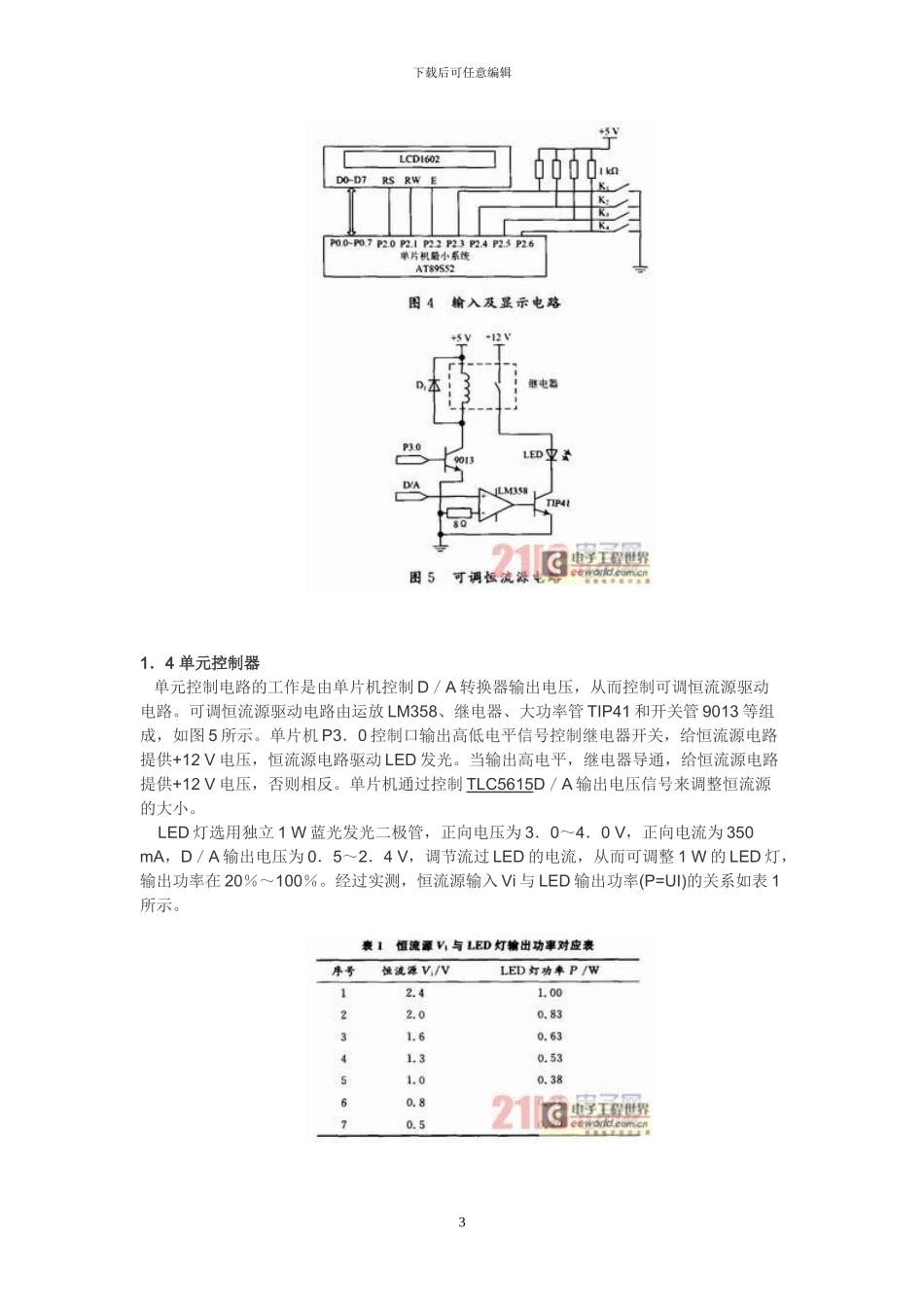

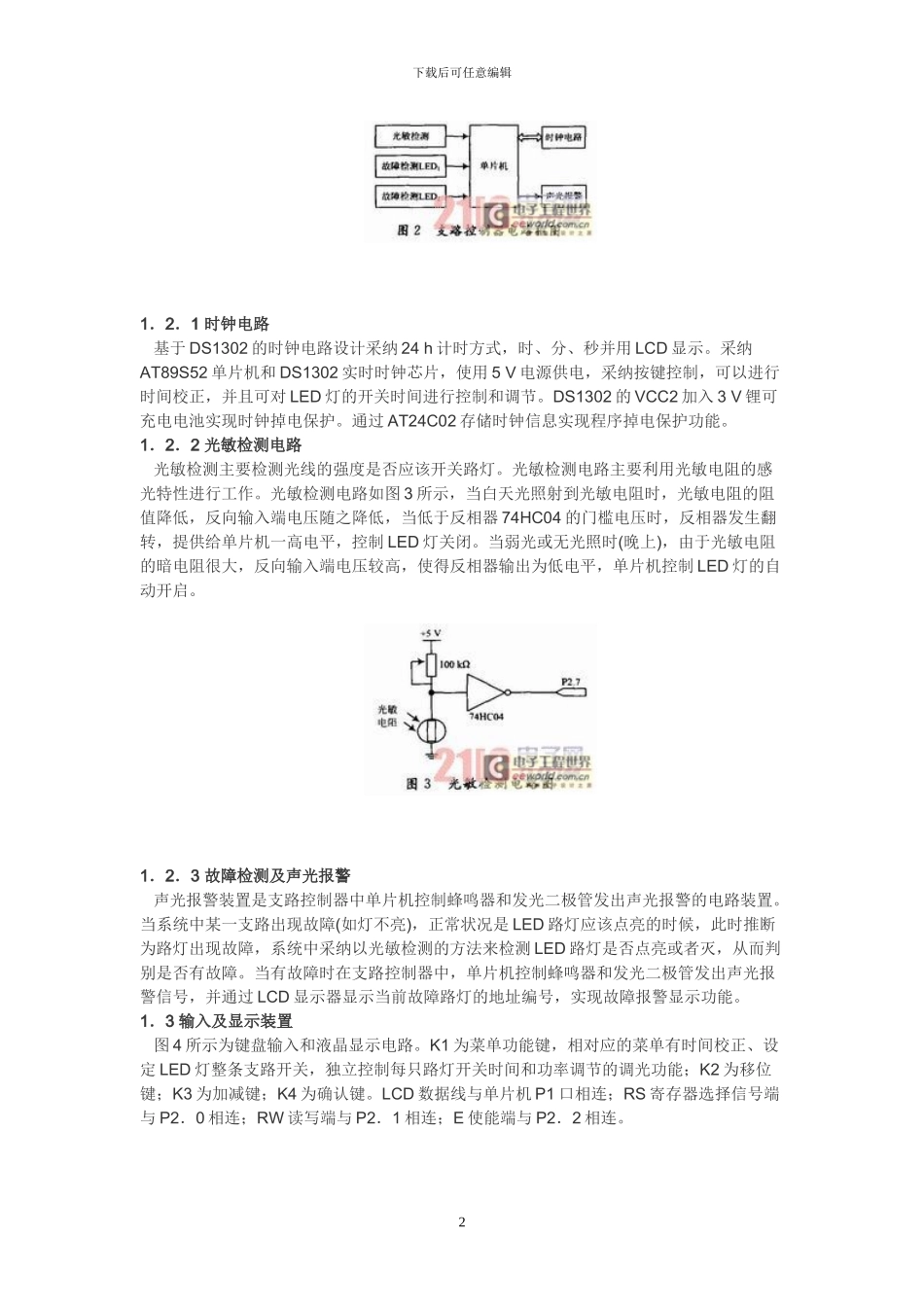

下载后可任意编辑自动化 084 班 刘连鹏资料收集基于单片机的 LED 路灯模拟控制系统的设计与实现0 引言 LED 照明系统具有省电、轻巧、寿命长、高耐久性等特征，近年来已经越来越多地应用于路灯照明系统中，其趋势是取代目前广泛采纳的高压汞灯的路灯照明。 针对目前比较先进的 LED 路灯控制系统进行了模拟路灯控制系统设计，实现了整条支路的 LED 路灯定时控制开关灯、自动开关灯、独立控制开关灯及故障报警等多项功能。对 1 W LED 路灯单元可调恒流驱动电源，可以根据设定要求调节 LED输出功率大小，实现调光功能。1 系统硬件设计 1．10 引言 LED 照明系统具有省电、轻巧、寿命长、高耐久性等特征，近年来已经越来越多地应用于路灯照明系统中，其趋势是取代目前广泛采纳的高压汞灯的路灯照明。 针对目前比较先进的 LED 路灯控制系统进行了模拟路灯控制系统设计，实现了整条支路的 LED 路灯定时控制开关灯、自动开关灯、独立控制开关灯及故障报警等多项功能。对 1 W LED 路灯单元可调恒流驱动电源，可以根据设定要求调节 LED 输出功率大小，实现调光功能。1 系统硬件设计1．1 系统总体设计 为了能够真实地模拟实际 LED 路灯的控制，设计了模拟路灯控制系统。控制系统结构如图 1 所示，该系统主要由输入显示装置、支路控制器和 2 个单元控制器模块组成。支路控制器主要用来对整个模拟 LED 路灯支路进行控制；对于输入显示装置，当按键时输入控制信息，LCD 显示相关的控制信息；2 个单元控制器受支路控制器控制 LED1 和 LED2 的电源供电和功率的输出。1．2 支路控制器 模拟 LED 路灯控制系统的重点在支路控制器，其电路框图如图 2 所示。AT89S52 单片机作为控制核心，时钟电路将时钟信息送显示和时钟存储；光敏检测主要用来检测光线的强度是否应该开关路灯；在路灯出现故障(断路)时将产生声光报警，并指示那一路发生故障。1下载后可任意编辑1．2．1 时钟电路 基于 DS1302 的时钟电路设计采纳 24 h 计时方式，时、分、秒并用 LCD 显示。采纳AT89S52 单片机和 DS1302 实时时钟芯片，使用 5 V 电源供电，采纳按键控制，可以进行时间校正，并且可对 LED 灯的开关时间进行控制和调节。DS1302 的 VCC2 加入 3 V 锂可充电电池实现时钟掉电保护。通过 AT24C02 存储时钟信息实现程序掉电保护功能。1．2．2 光敏检测电路 光敏检测主要检测光线的强度是否应该开关路灯。光...
