基于虚拟DCS的仿真系统设计与开发

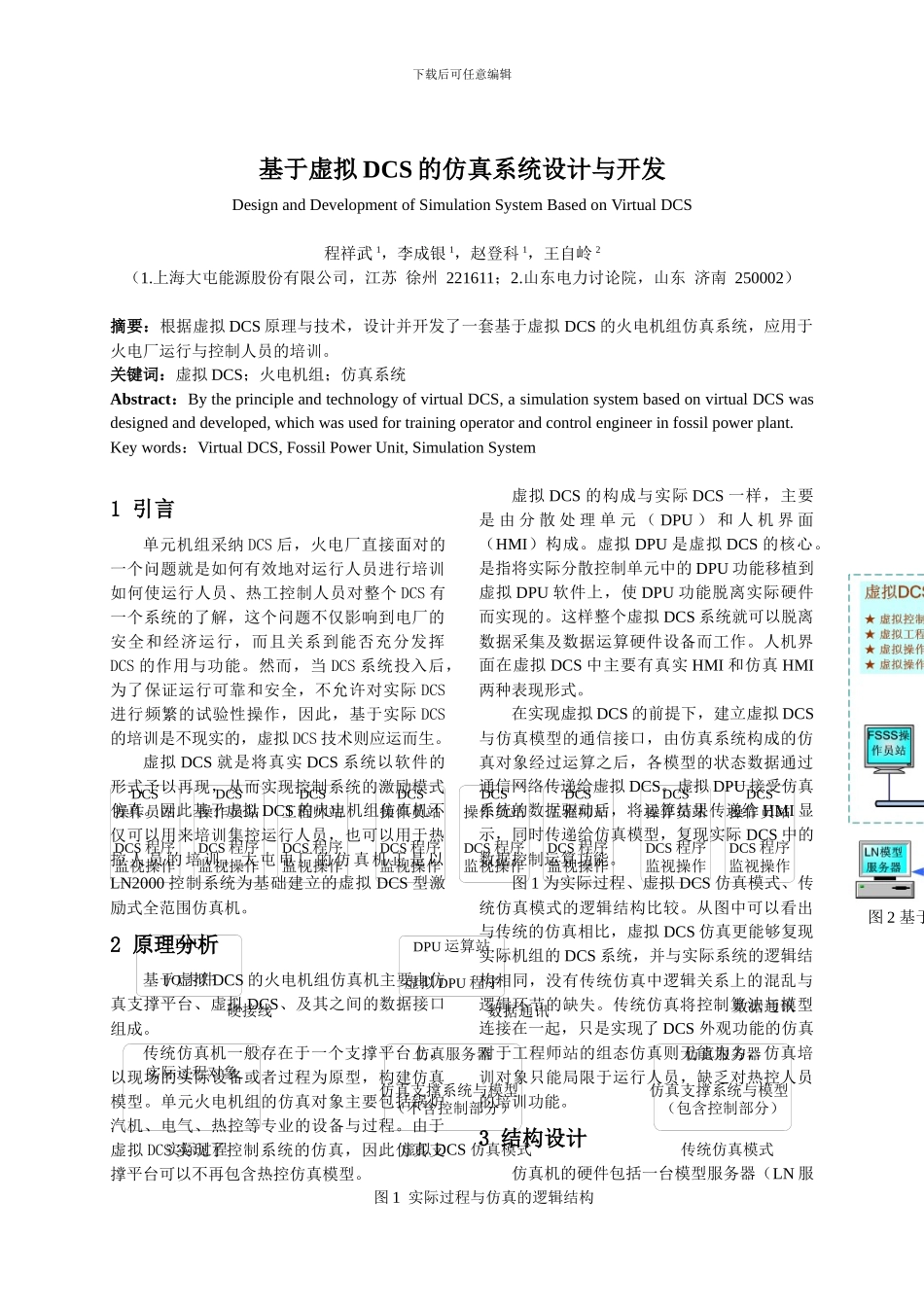

基于虚拟DCS的仿真系统设计与开发_第1页
1/6

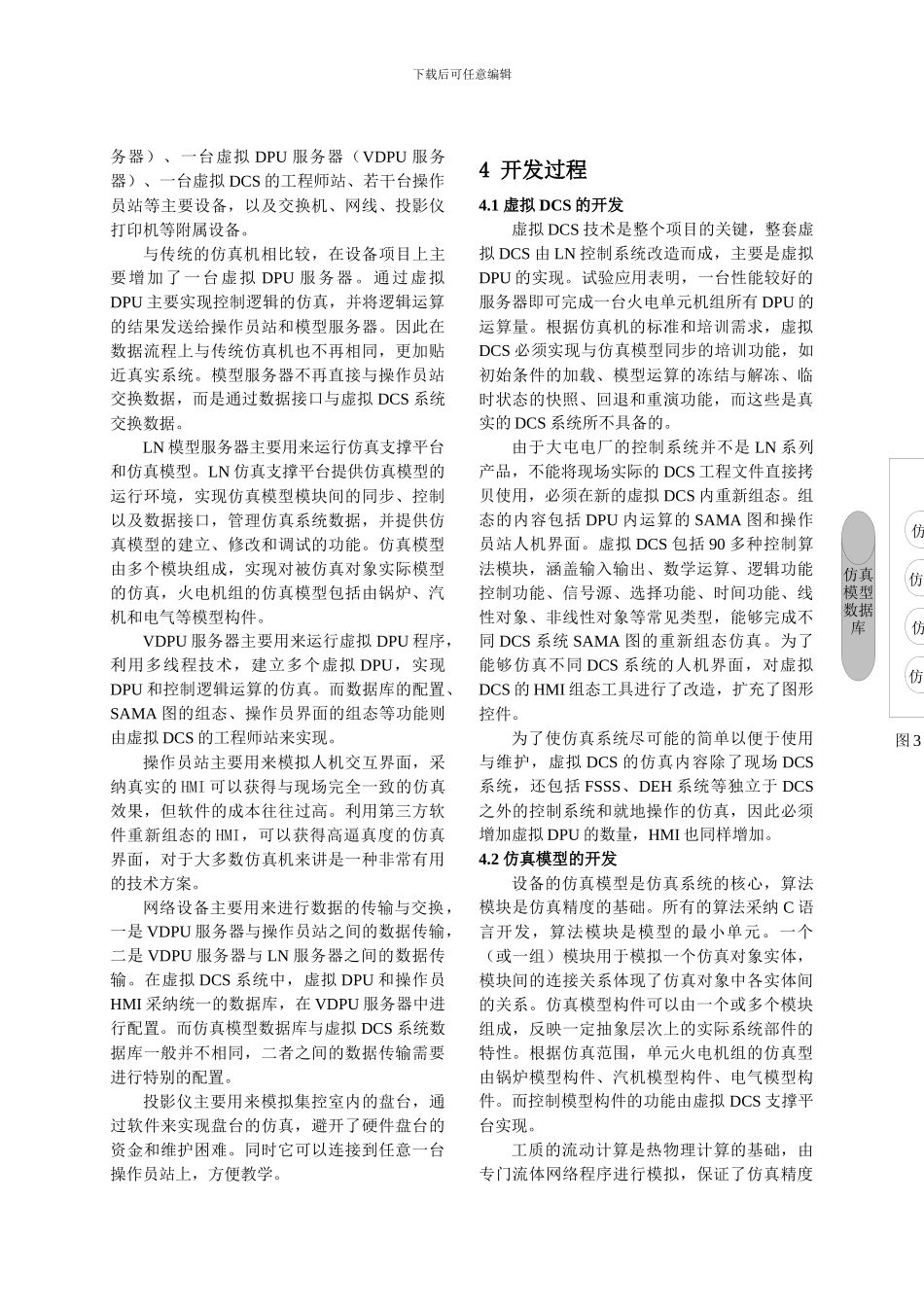

基于虚拟DCS的仿真系统设计与开发_第2页
2/6
基于虚拟DCS的仿真系统设计与开发_第3页
3/6
DCS操作员站DCS 程序监视操作DCS操作员站DCS 程序监视操作DCS工程师站DCS 程序监视操作DCS操作员站DCS 程序监视操作DCS操作员站DCS 程序监视操作DCS工程师站DCS 程序监视操作DCS操作员站DCS 程序监视操作DCS操作员站DCS 程序监视操作DPUI/O 卡件仿真服务器仿真支撑系统与模型 (不含控制部分)仿真服务器仿真支撑系统与模型 (包含控制部分)实际过程对象硬接线DPU 运算站虚拟 DPU 程序数据通讯数据通讯虚拟 DCS 仿真模式传统仿真模式实际过程图 1 实际过程与仿真的逻辑结构下载后可任意编辑基于虚拟 DCS 的仿真系统设计与开发Design and Development of Simulation System Based on Virtual DCS程祥武 1,李成银 1,赵登科 1,王自岭 2(1.上海大屯能源股份有限公司,江苏 徐州 221611;2.山东电力讨论院,山东 济南 250002)摘要:根据虚拟 DCS 原理与技术,设计并开发了一套基于虚拟 DCS 的火电机组仿真系统,应用于火电厂运行与控制人员的培训。关键词:虚拟 DCS;火电机组;仿真系统Abstract:By the principle and technology of virtual DCS, a simulation system based on virtual DCS was designed and developed, which was used for training operator and control engineer in fossil power plant.Key words:Virtual DCS, Fossil Power Unit, Simulation System1 引言单元机组采纳 DCS 后,火电厂直接面对的一个问题就是如何有效地对运行人员进行培训如何使运行人员、热工控制人员对整个 DCS 有一个系统的了解,这个问题不仅影响到电厂的安全和经济运行,而且关系到能否充分发挥DCS 的作用与功能。然而,当 DCS 系统投入后,为了保证运行可靠和安全,不允许对实际 DCS进行频繁的试验性操作,因此,基于实际 DCS的培训是不现实的,虚拟 DCS 技术则应运而生。虚拟 DCS 就是将真实 DCS 系统以软件的形式予以再现,从而实现控制系统的激励模式仿真。因此基于虚拟 DCS 的火电机组仿真机不仅可以用来培训集控运行人员,也可以用于热控人员的培训。大屯电厂的仿真机正是以LN2000 控制系统为基础建立的虚拟 DCS 型激励式全范围仿真机。2 原理分析基于虚拟 DCS 的火电机组仿真机主要由仿真支撑平台、虚拟 DCS、及其之间的数据接口组成。传统仿真机一般存在于一个支撑平台上,以现场的实际设备或者过程为原型,构建仿真模型。单元火...
