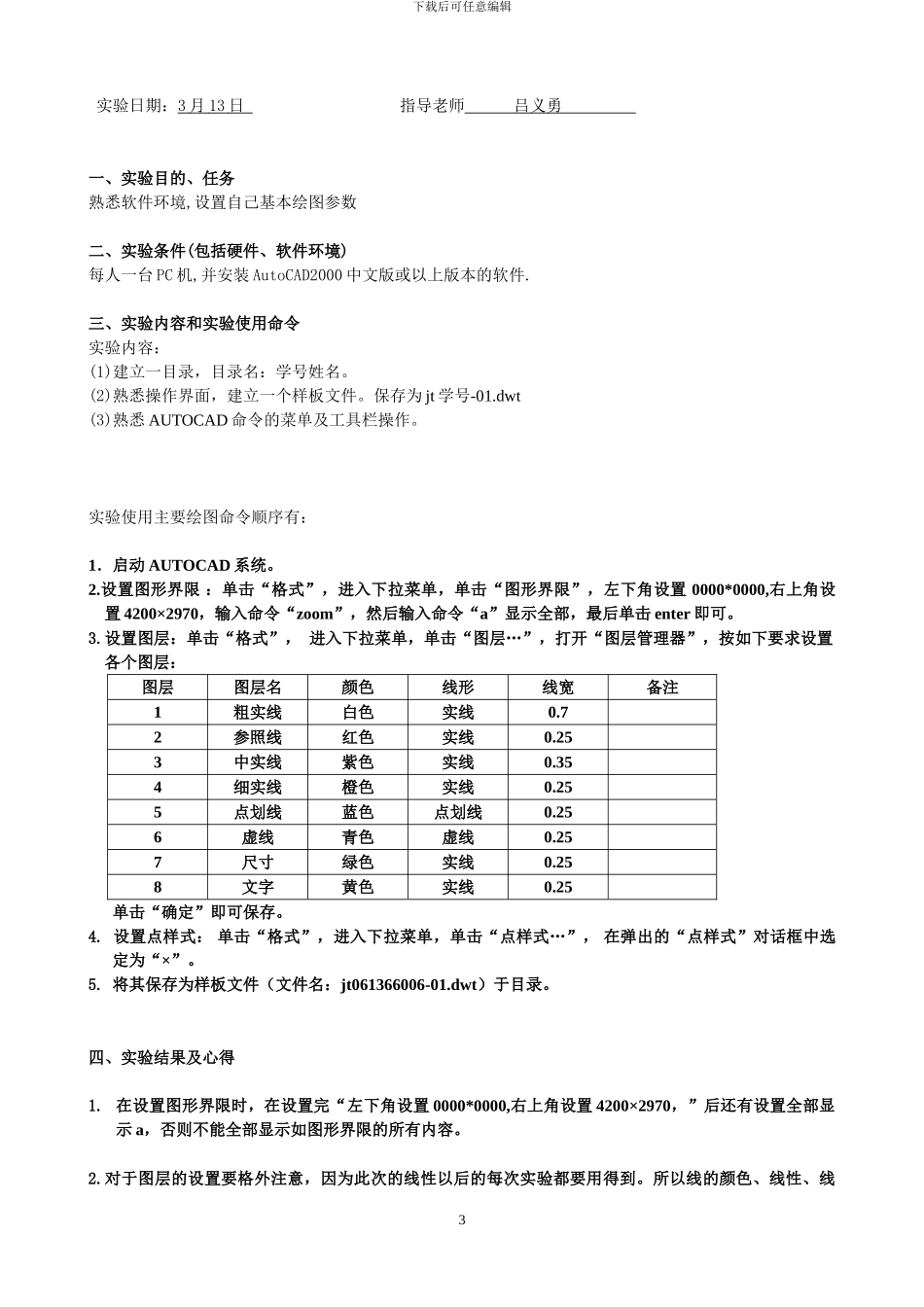

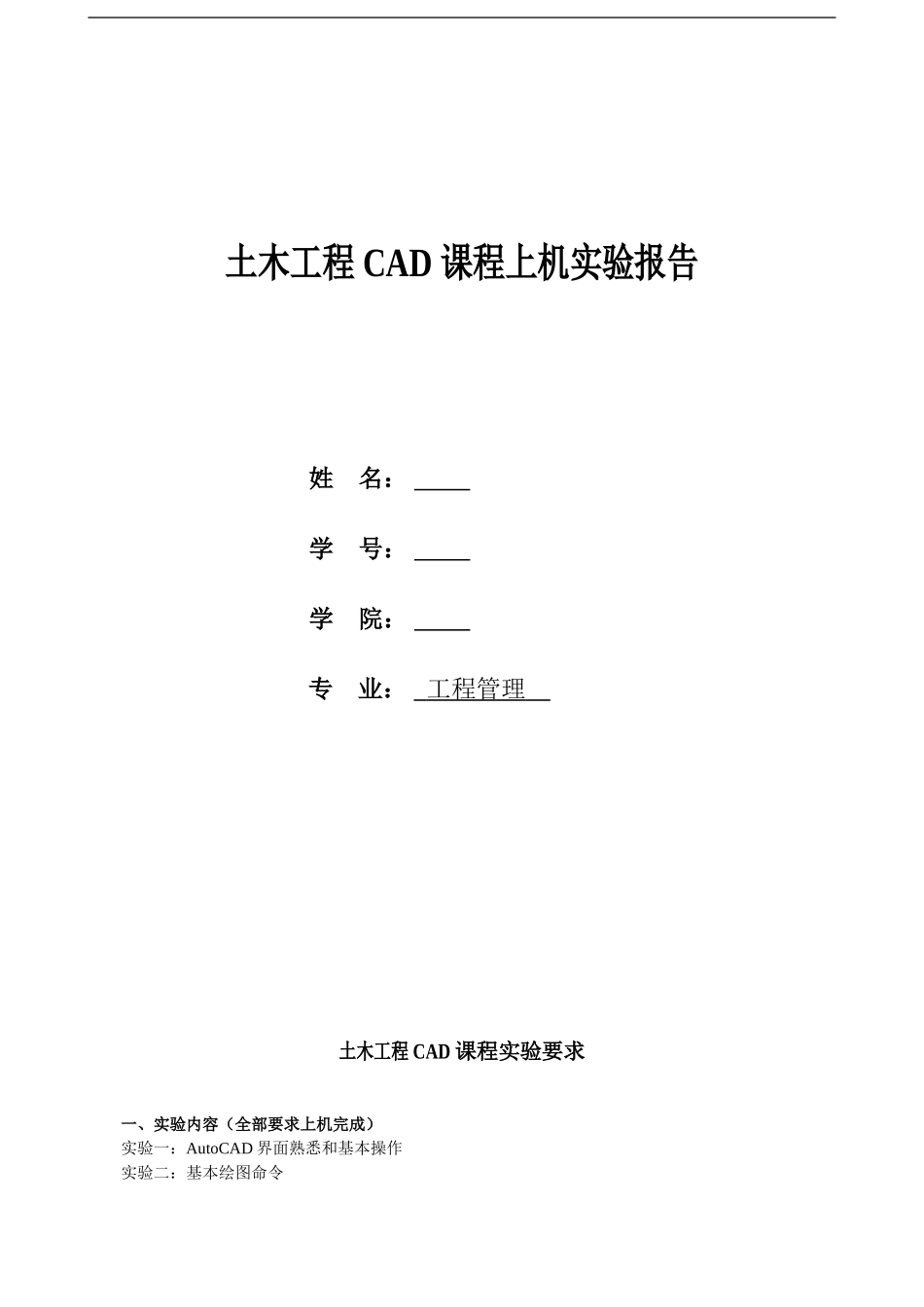

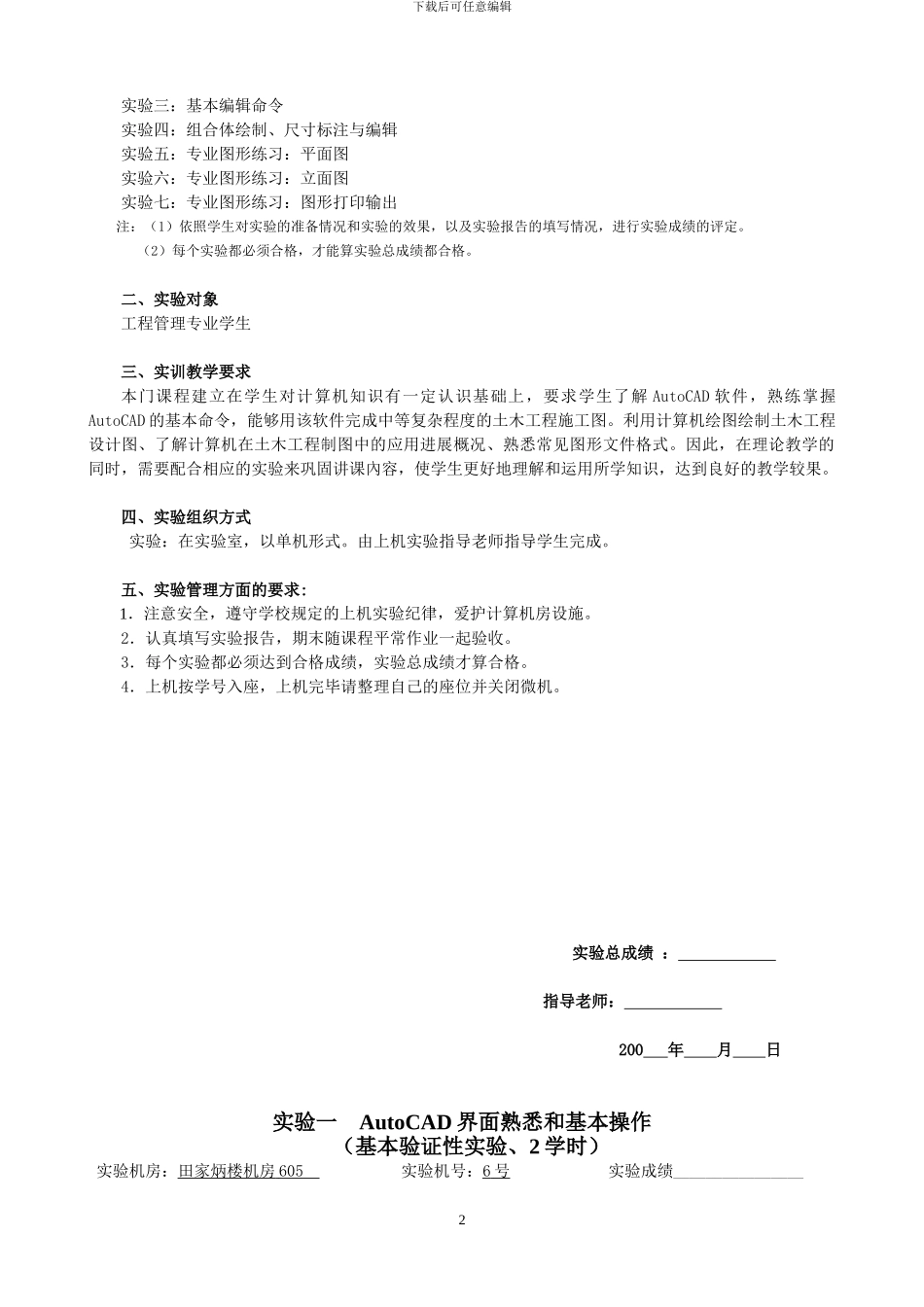

土木工程 CAD 课程上机实验报告姓 名: 学 号: 学 院: 专 业: 工程管理 土木工程 CAD 课程实验要求一、实验内容(全部要求上机完成)实验一:AutoCAD 界面熟悉和基本操作实验二:基本绘图命令下载后可任意编辑实验三:基本编辑命令实验四:组合体绘制、尺寸标注与编辑实验五:专业图形练习:平面图实验六:专业图形练习:立面图实验七:专业图形练习:图形打印输出注:(1)依照学生对实验的准备情况和实验的效果,以及实验报告的填写情况,进行实验成绩的评定。(2)每个实验都必须合格,才能算实验总成绩都合格。二、实验对象工程管理专业学生三、实训教学要求本门课程建立在学生对计算机知识有一定认识基础上,要求学生了解 AutoCAD 软件,熟练掌握AutoCAD 的基本命令,能够用该软件完成中等复杂程度的土木工程施工图。利用计算机绘图绘制土木工程设计图、了解计算机在土木工程制图中的应用进展概况、熟悉常见图形文件格式。因此,在理论教学的同时,需要配合相应的实验来巩固讲课內容,使学生更好地理解和运用所学知识,达到良好的教学较果。四、实验组织方式实验:在实验室,以单机形式。由上机实验指导老师指导学生完成。五、实验管理方面的要求: 1.注意安全,遵守学校规定的上机实验纪律,爱护计算机房设施。 2.认真填写实验报告,期末随课程平常作业一起验收。3.每个实验都必须达到合格成绩,实验总成绩才算合格。 4.上机按学号入座,上机完毕请整理自己的座位并关闭微机。 实验总成绩 : 指导老师: 200 年 月 日实验一 AutoCAD 界面熟悉和基本操作(基本验证性实验、2 学时) 实验机房:田家炳楼机房 605 实验机号:6 号 实验成绩________________ 2下载后可任意编辑实验日期:3 月 13 日 指导老师 吕义勇 一、实验目的、任务熟悉软件环境,设置自己基本绘图参数二、实验条件(包括硬件、软件环境)每人一台 PC 机,并安装 AutoCAD2000 中文版或以上版本的软件.三、实验内容和实验使用命令实验内容:(1)建立一目录,目录名:学号姓名。(2)熟悉操作界面,建立一个样板文件。保存为 jt 学号-01.dwt(3)熟悉 AUTOCAD 命令的菜单及工具栏操作。实验使用主要绘图命令顺序有:1.启动 AUTOCAD 系统。2.设置图形界限 :单击“格式”,进入下拉菜单,单击“图形界限”,左下角设置 0000*0000,右上角设置 4200×2970,输入命令“zoom”,然后输入命令“a”显示全部,最后单击 enter ...
