伏安法测二极管的特性

伏安法测二极管的特性_第1页
1/7
伏安法测二极管的特性_第2页
2/7
伏安法测二极管的特性_第3页
3/7

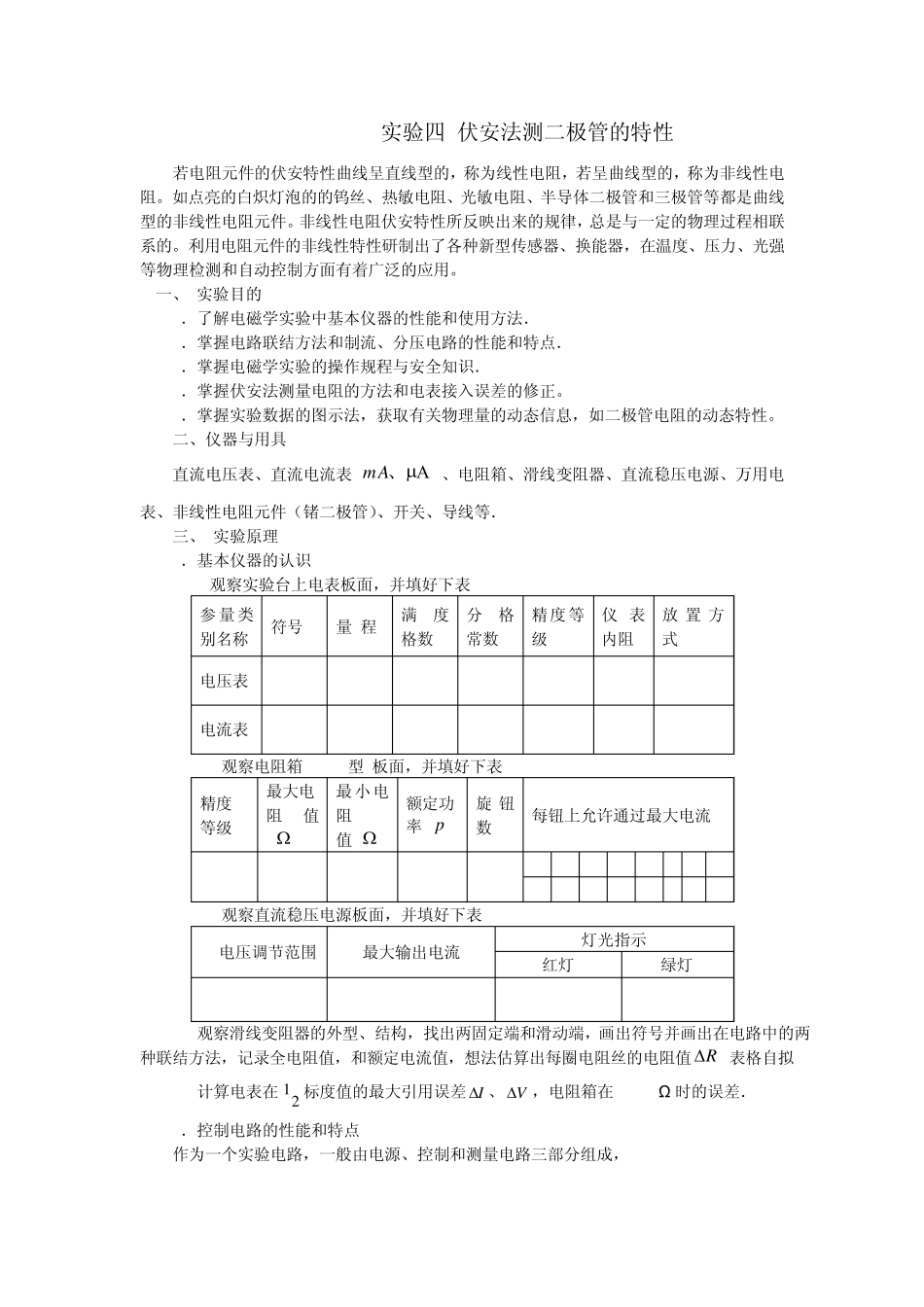

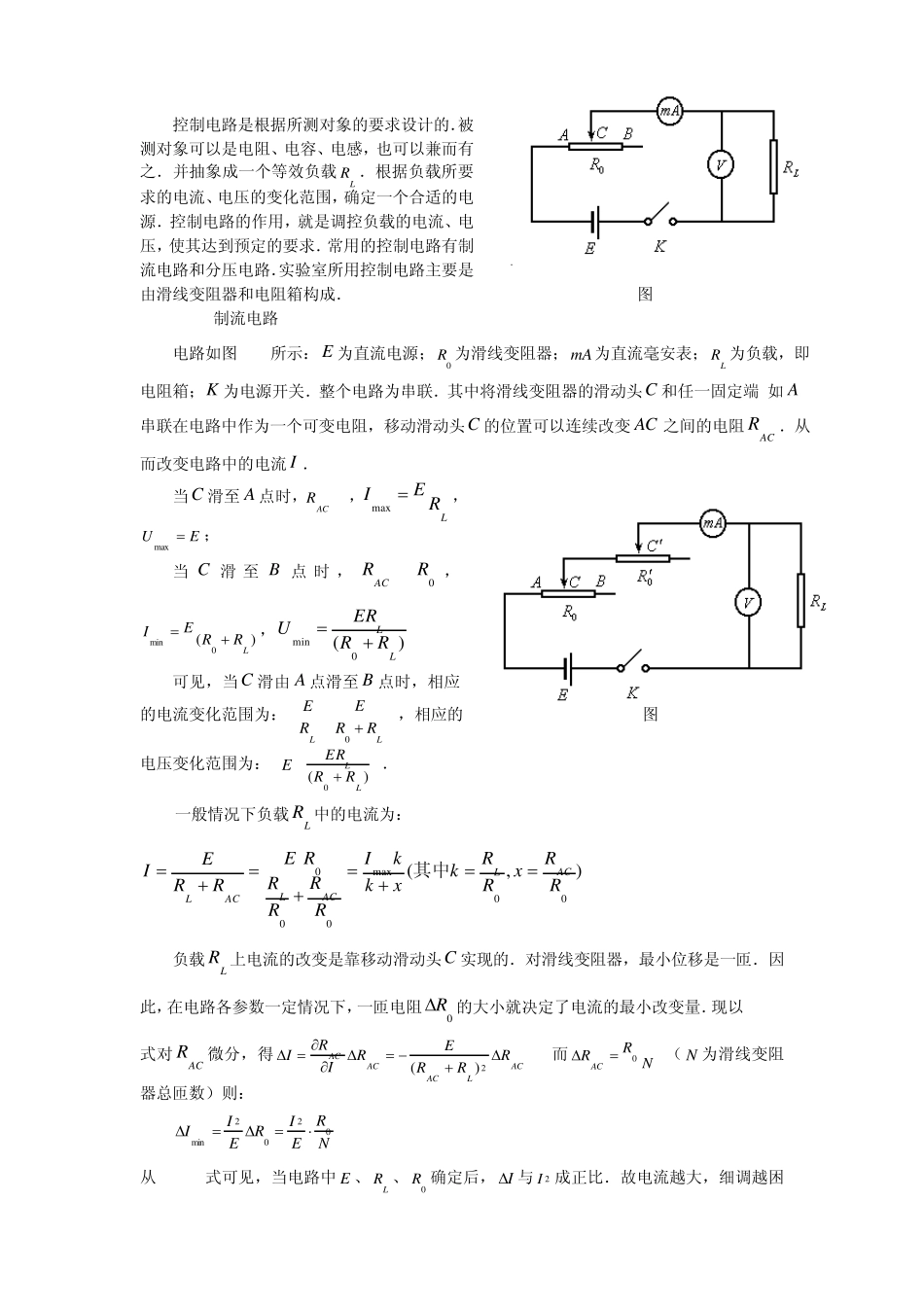

实验四 伏安法测二极管的特性 若电阻元件的伏安特性曲线呈直线型的,称为线性电阻,若呈曲线型的,称为非线性电阻。如点亮的白炽灯泡的的钨丝、热敏电阻、光敏电阻、半导体二极管和三极管等都是曲线型的非线性电阻元件。非线性电阻伏安特性所反映出来的规律,总是与一定的物理过程相联系的。利用电阻元件的非线性特性研制出了各种新型传感器、换能器,在温度、压力、光强等物理检测和自动控制方面有着广泛的应用。 一、 实验目的 1.了解电磁学实验中基本仪器的性能和使用方法. 2.掌握电路联结方法和制流、分压电路的性能和特点. 3.掌握电磁学实验的操作规程与安全知识. 4.掌握伏安法测量电阻的方法和电表接入误差的修正。 5.掌握实验数据的图示法,获取有关物理量的动态信息,如二极管电阻的动态特性。 二、仪器与用具 直流电压表、直流电流表(mA、)、电阻箱、滑线变阻器、直流稳压电源、万用电表、非线性电阻元件(锗二极管)、开关、导线等. 三、 实验原理 1.基本仪器的认识 (1) 观察实验台上电表板面,并填好下表 参 量类别名称 符号 量 程 满度格数 分格常数 精度等级 % 仪 表内阻 放 置 方式 电压表 电流表 (2)观察电阻箱(ZX21型)板面,并填好下表 精度 等级% 最大电 阻值( ) 最小电阻 值( ) 额定功 率(p) 旋 钮数 每钮上允许通过最大电流 (3)观察直流稳压电源板面,并填好下表 电压调节范围 最大输出电流 灯光指示 红灯 绿灯 (4)观察滑线变阻器的外型、结构,找出两固定端和滑动端,画出符号并画出在电路中的两种联结方法,记录全电阻值,和额定电流值,想法估算出每圈电阻丝的电阻值R (表格自拟). (5)计算电表在21 标度值的最大引用误差 I 、 V ,电阻箱在 925.6Ω 时的误差. 2.控制电路的性能和特点 作为一个实验电路,一般由电源、控制和测量电路三部分组成, 控制电路是根据所测对象的要求设计的.被测对象可以是电阻、电容、电感,也可以兼而有之.并抽象成一个等效负载LR .根据负载所要求的电流、电压的变化范围,确定一个合适的电源.控制电路的作用,就是调控负载的电流、电压,使其达到预定的要求.常用的控制电路有制流电路和分压电路.实验室所用控制电路主要是由滑线变阻器和电阻箱构成. 图 4-1 (1) 制流电路 电路如图 4-1所示: E 为直流电源;0R 为滑线变阻器;mA为直流毫安表;LR 为负载,即电阻箱;K 为电源开关...
