传动轴设计指南

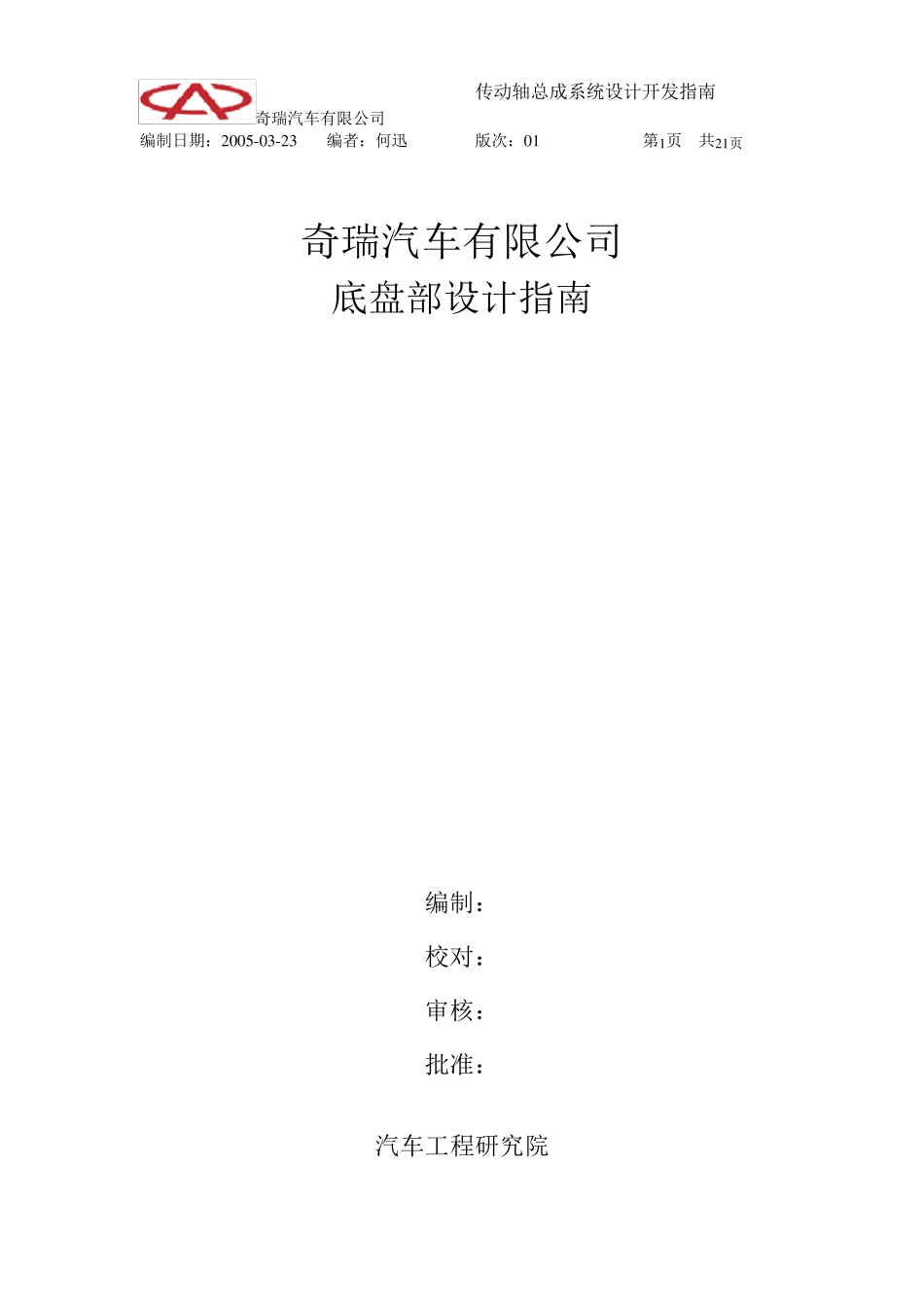

传动轴设计指南_第1页
1/21
传动轴设计指南_第2页
2/21

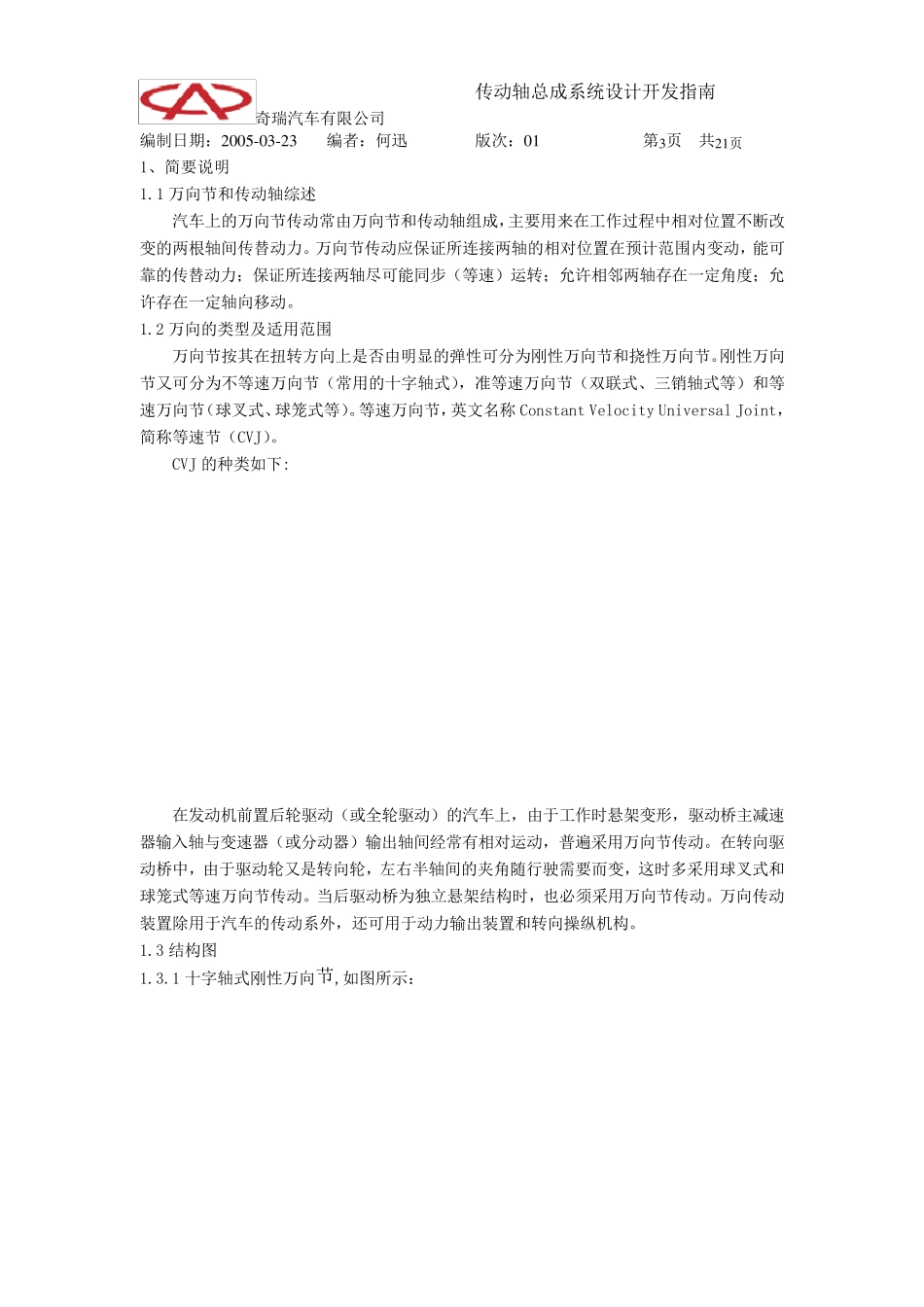

传动轴设计指南_第3页
3/21
奇瑞汽车有限公司 传动轴总成系统设计开发指南 编制日期:2 0 0 5 -0 3 -2 3 编者:何迅 版次:0 1 第1页 共2 1 页 奇瑞汽车有限公司 底盘部设计指南 编制: 校对: 审核: 批准: 汽车工程研究院 奇瑞汽车有限公司 传动轴总成系统设计开发指南 编制日期:2 0 0 5 -0 3 -2 3 编者:何迅 版次:0 1 第2页 共2 1 页 目 录 1 简要说明 1.1 万向节和传动轴综述 1.2 万向的类型及适用范围 1.3 结构图 1.4 工作原理 2 设计构想 2.1 设计原则和开发流程 2.2 基本的设计参数 2.2.1 传动轴的布置要点 2.2.2 关键性能尺寸的确定 2.2.3 粗糙度和形位公差的确定 2.2.4 零件号要求 2.2.5 传动轴的主要结构参数与计算 2.3 环境条件、材料、热处理及加工要求 3 台架试验 3.1 十字轴式万向节传动轴台架试验 3.2 等速万向节传动轴台架实验 4 图纸模式 4.1 尺寸公差 4.2 文字说明 奇瑞汽车有限公司 传动轴总成系统设计开发指南 编制日期:2 0 0 5 -0 3 -2 3 编者:何迅 版次:0 1 第3页 共2 1 页 1、简要说明 1.1 万向节和传动轴综述 汽车上的万向节传动常由万向节和传动轴组成,主要用来在工作过程中相对位置不断改变的两根轴间传替动力。万向节传动应保证所连接两轴的相对位置在预计范围内变动,能可靠的传替动力;保证所连接两轴尽可能同步(等速)运转;允许相邻两轴存在一定角度;允许存在一定轴向移动。 1.2 万向的类型及适用范围 万向节按其在扭转方向上是否由明显的弹性可分为刚性万向节和挠性万向节。刚性万向节又可分为不等速万向节(常用的十字轴式),准等速万向节(双联式、三销轴式等)和等速万向节(球叉式、球笼式等)。等速万向节,英文名称Constant Velocity Universal Joint,简称等速节(CVJ)。 CVJ 的种类如下: 在发动机前置后轮驱动(或全轮驱动)的汽车上,由于工作时悬架变形,驱动桥主减速器输入轴与变速器(或分动器)输出 轴间经 常有相对运动,普 遍 采 用万向节传动。在转向驱动桥中,由于驱动轮又是转向轮,左 右 半 轴间的夹 角随 行 驶 需 要而 变,这 时多 采 用球叉式和球笼式等速万向节传动。当 后驱动桥为独 立 悬架结 构 时,也 必 须 采 用万向节传动。万向传动装 置除 用于汽车的传动系外 ,还 可用于动力输出 装 置和转向操 纵 机构 。 1.3 结 构 图 1.3.1 十...
