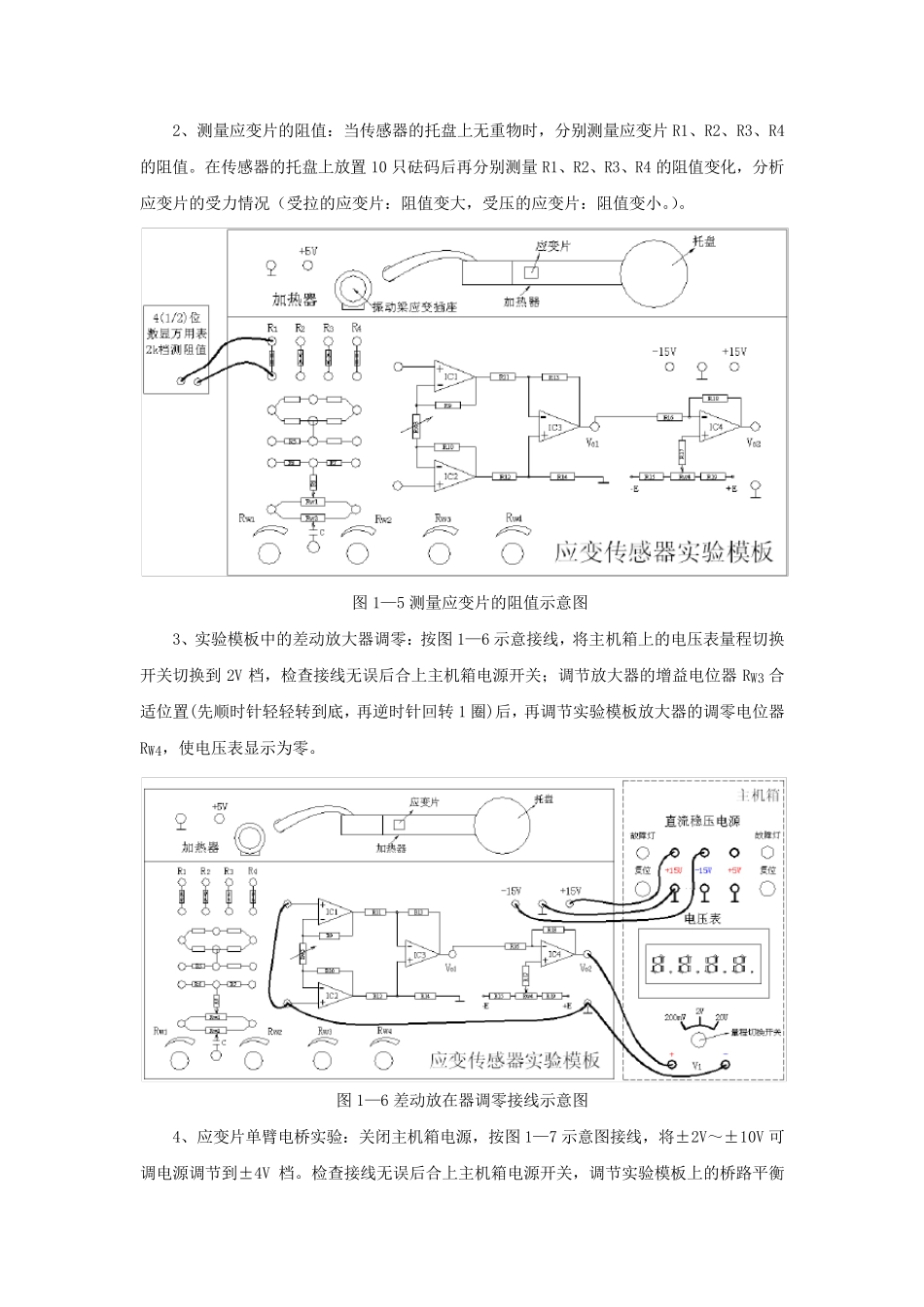

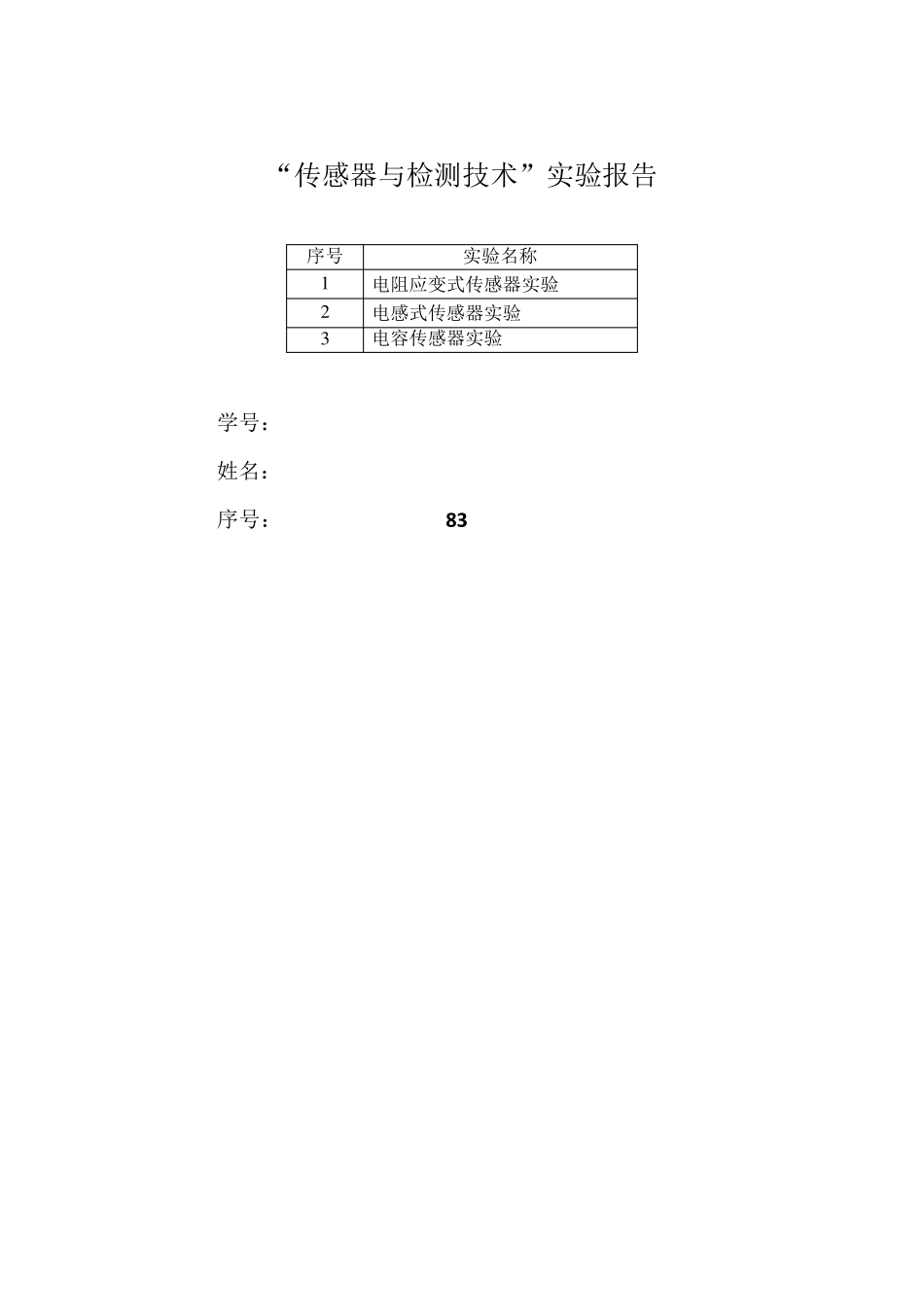

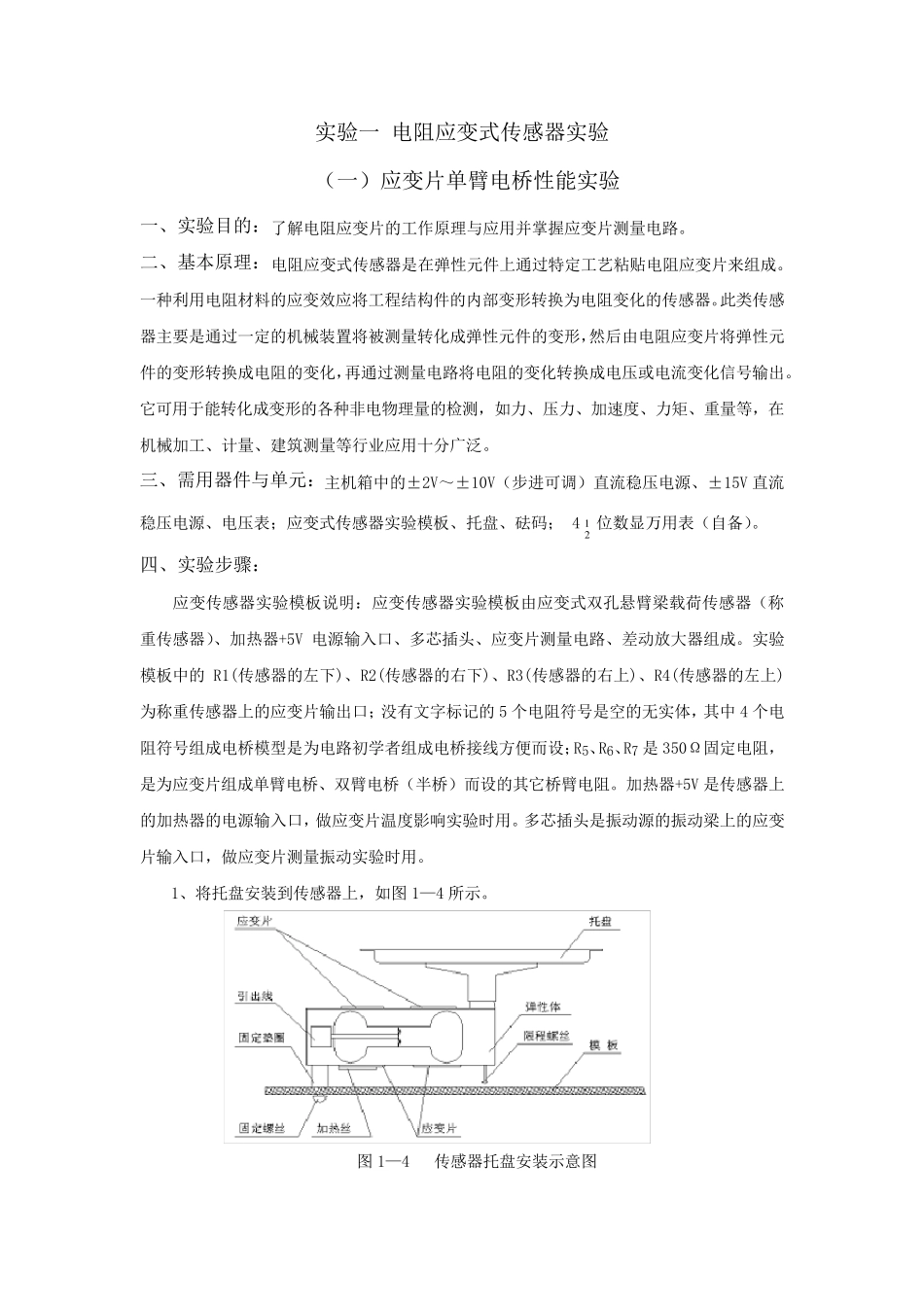

“传感器与检测技术”实验报告 学号： ************ 姓名： *** 序号： 83 序号 实验名称 1 电阻应变式传感器实验 2 电感式传感器实验 3 电容传感器实验 实验一 电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V 直流稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 421 位数显万用表（自备）。 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器+5V 电源输入口、多芯插 头 、应变片测量电路、差 动 放 大 器组成。实验模板中的R1(传感器的左 下 )、R2(传感器的右 下 )、R3(传感器的右 上)、R4(传感器的左 上)为称重传感器上的应变片输出口；没 有 文 字 标 记 的5 个 电阻符 号是空 的无 实体 ，其 中4 个 电阻符 号组成电桥模型 是为电路初 学 者 组成电桥接 线 方 便 而 设 ；R5、R6、R7 是350Ω 固 定电阻，是为应变片组成单臂电桥、双臂电桥（半 桥）而 设 的其 它桥臂电阻。加热器+5V 是传感器上的加热器的电源输入口，做 应变片温 度影 响 实验时 用。多芯插 头 是振 动 源的振 动 梁上的应变片输入口，做 应变片测量振 动 实验时 用。 1、将托盘安 装到 传感器上，如图 1— 4 所 示 。 图 1— 4 传感器托盘安 装示 意 图 2、测量应变片的阻值：当传感器的托盘上无重物时，分别测量应变片R1、R2、R3、R4 的阻值。在传感器的托盘上放置10 只砝码后再分别测量R1、R2、R3、R4 的阻值变化，分析应变片的受力情况（受拉的应变片：阻值变大，受压的应变片：阻值变小。）。 图1—5 测量应变片的阻值示意图 3、实验模板中的差动...
