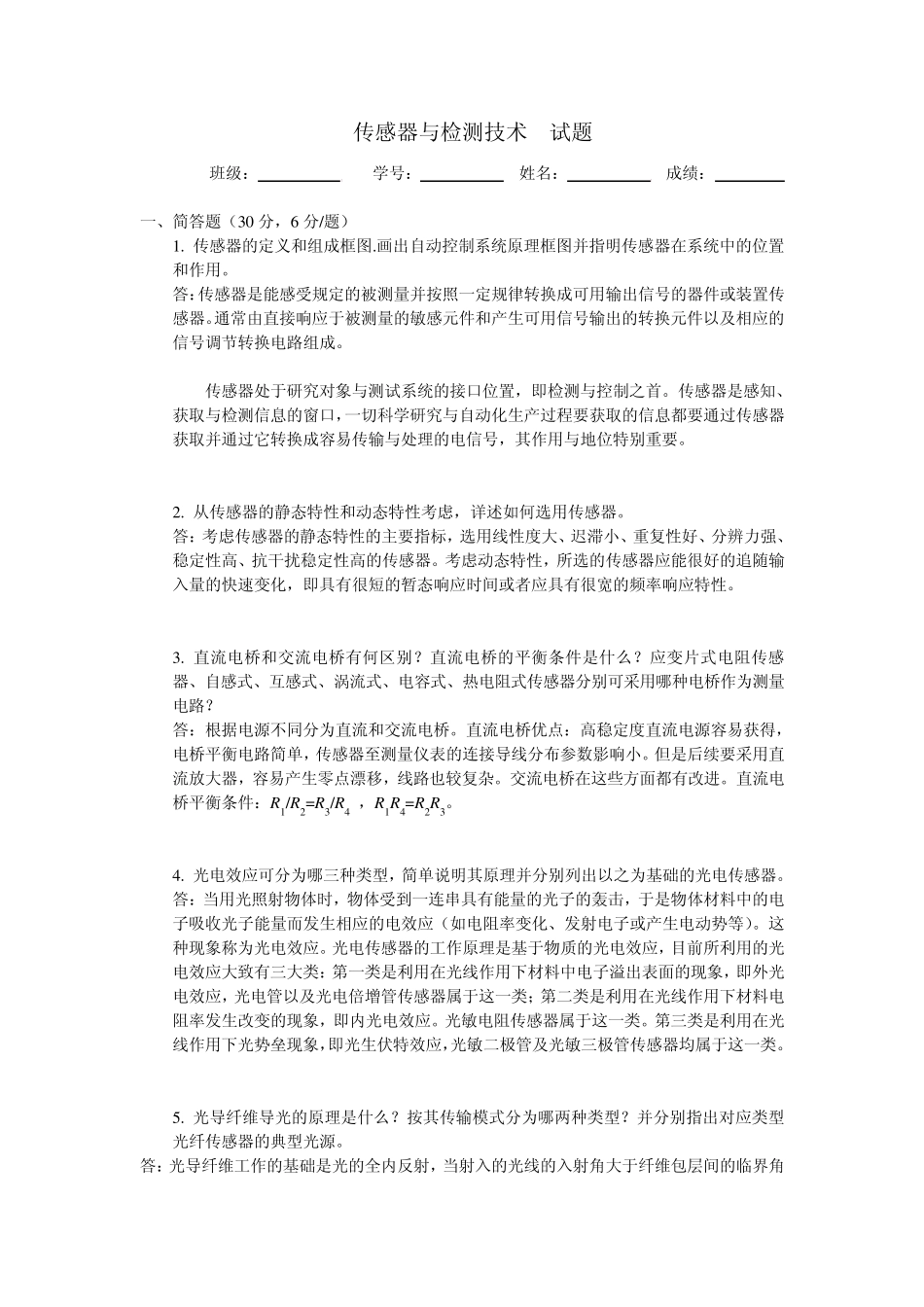

传感器与检测技术 试题 班级: 学号: 姓名: 成绩: 一、简答题(30 分,6 分/题) 1. 传感器的定义和组成框图.画出自动控制系统原理框图并指明传感器在系统中的位置和作用。 答:传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置传感器。通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的 信号调节转换电路组成。 传感器处于研究对象与测试系统的接口位置,即检测与控制之首。传感器是感知、获取与检测信息的窗口,一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号,其作用与地位特别重要。 2. 从传感器的静态特性和动态特性考虑,详述如何选用传感器。 答:考虑传感器的静态特性的主要指标,选用线性度大、迟滞小、重复性好、分辨力强、稳定性高、抗干扰稳定性高的传感器。考虑动态特性,所选的传感器应能很好的追随输入量的快速变化,即具有很短的暂态响应时间或者应具有很宽的频率响应特性。 3. 直流电桥和交流电桥有何区别?直流电桥的平衡条件是什么?应变片式电阻传感器、自感式、互感式、涡流式、电容式、热电阻式传感器分别可采用哪种电桥作为测量电路? 答:根据电源不同分为直流和交流电桥。直流电桥优点:高稳定度直流电源容易获得,电桥平衡电路简单,传感器至测量仪表的连接导线分布参数影响小。但是后续要采用直流放大器,容易产生零点漂移,线路也较复杂。交流电桥在这些方面都有改进。直流电桥平衡条件:R1/R2=R3/R4 ,R1R4=R2R3。 4. 光电效应可分为哪三种类型,简单说明其原理并分别列出以之为基础的光电传感器。 答:当用光照射物体时,物体受到一连串具有能量的光子的轰击,于是物体材料中的电子吸收光子能量而发生相应的电效应(如电阻率变化、发射电子或产生电动势等)。这种现象称为光电效应。光电传感器的工作原理是基于物质的光电效应,目前所利用的光电效应大致有三大类:第一类是利用在光线作用下材料中电子溢出表面的现象,即外光电效应,光电管以及光电倍增管传感器属于这一类;第二类是利用在光线作用下材料电阻率发生改变的现象,即内光电效应。光敏电阻传感器属于这一类。第三类是利用在光线作用下光势垒现象,即光生伏特效应,光敏二极管及光敏三极管传感器均属于这一类。 5. 光导纤维导光的原理是什么?按其传输模式分为哪两种类型?并分别指出对应类型光纤传感器的典型光源。 答...
