传感器课后答案(陈杰)

传感器课后答案(陈杰)_第1页
1/60
传感器课后答案(陈杰)_第2页
2/60
传感器课后答案(陈杰)_第3页
3/60

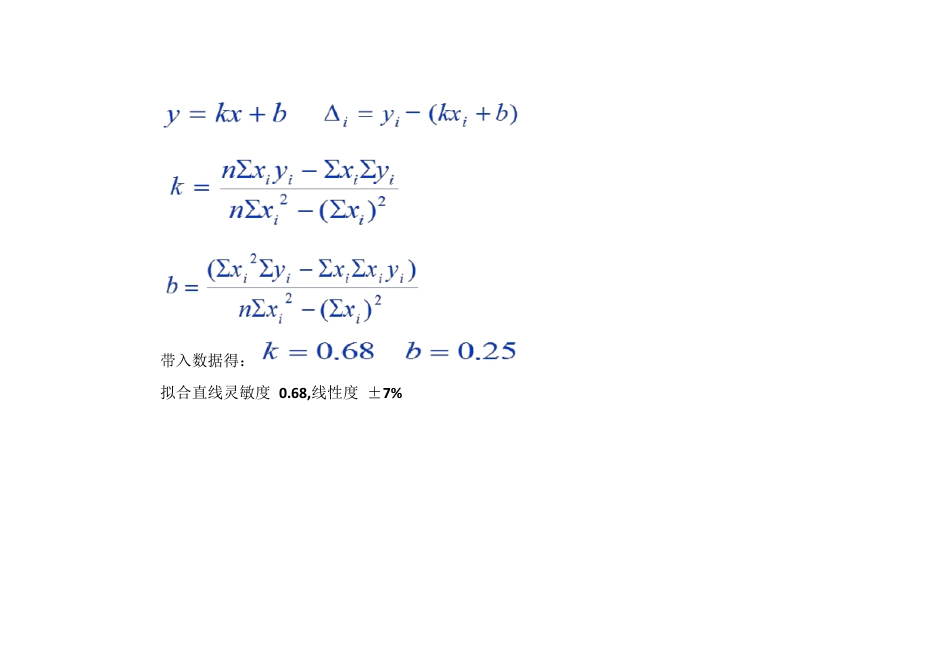

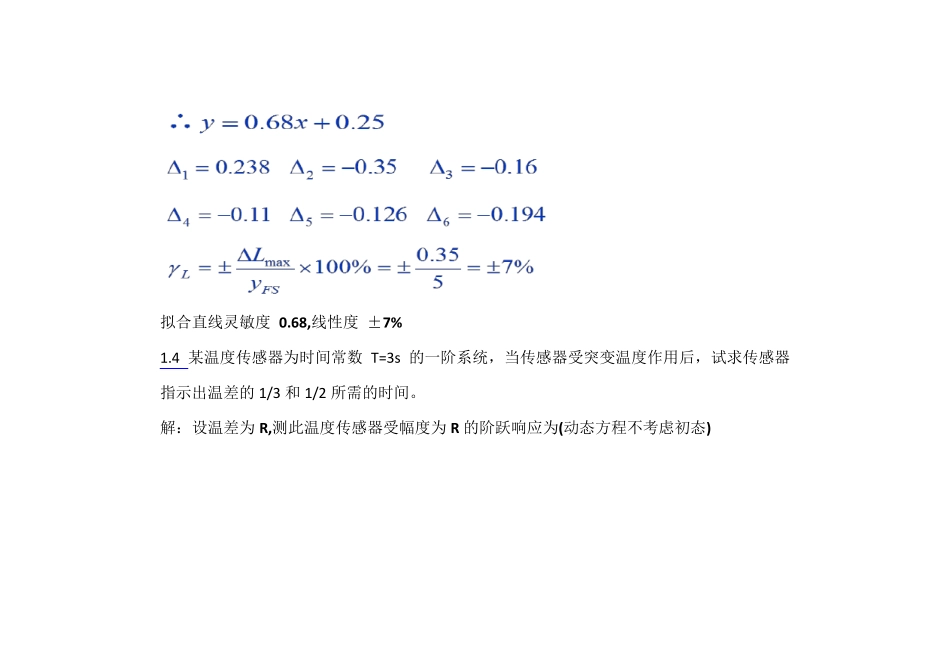

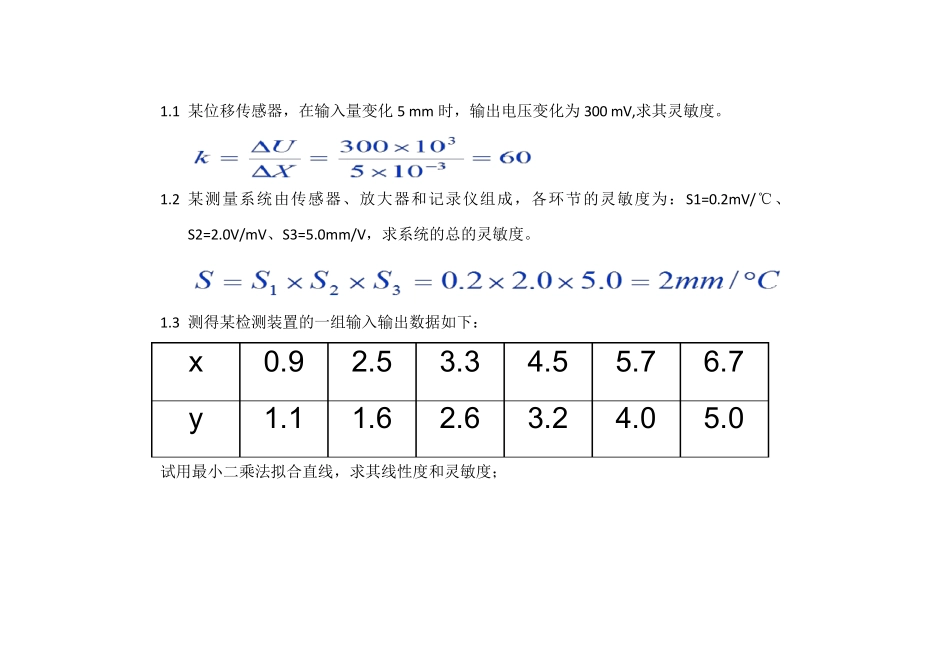

1.1 某位移传感器,在输入量变化5 m m 时,输出电压变化为300 m V,求其灵敏度。 1.2 某测量系统由传感器、放大器和记录仪组成,各环节的灵敏度为:S1=0.2m V/℃、S2=2.0V/m V、S3=5.0m m /V,求系统的总的灵敏度。 1.3 测得某检测装置的一组输入输出数据如下: x 0.9 2.5 3.3 4.5 5.7 6.7 y 1.1 1.6 2.6 3.2 4.0 5.0 试用最小二乘法拟合直线,求其线性度和灵敏度; 带入数据得: 拟合直线灵敏度 0.68,线性度 ±7% 拟合直线灵敏度 0.68,线性度 ±7% 1.4 某温度传感器为时间常数 T=3s 的一阶系统,当传感器受突变温度作用后,试求传感器指示出温差的 1/3 和 1/2 所需的时间。 解:设温差为 R,测此温度传感器受幅度为 R 的阶跃响应为(动态方程不考虑初态) 1.5 某传感器为一阶系统,当受阶跃函数作用时,在t=0 时,输出为10mV;t→∞时,输出为100mV;在t=5s 时,输出为50mV,试求该传感器的时间常数。 此题与炉温实验的测飞升曲线类似: 1.6 某一阶压力传感器的时间常数为0.5s,若阶跃压力从 25MPa,试求二倍时间常数的压力和2s 后的压力。 1.7 某压力传感器属于二阶系统,其固有频率为 1000Hz,阻尼比为临界值的50%,当 500Hz 的简谐压力输入后,试求其幅值误差和相位滞后。  所求幅值误差为1.109,相位滞后3342′ 1.8 什么是传感器的静特性?有哪些主要指标? 答:静特性是当输入量为常数或变化极慢时,传感器的输入输出特性,其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。 1.9 如何获得传感器的静特性? 答:传感器的静特性由静特性曲线反映出来,静特性曲线由实际测绘中获得。 1.10 传感器的静特性的用途是什么? 答:人们根据传感器的静特性来选择合适的传感器。 1.11 试求下列一组数据的各种线性度: x 1 2 3 4 5 6 y 2.20 4.00 5.98 7.9 10.10 12.05 1)理论(绝对)线性度,给定方程为y=2.0x; 2)端点线性度; 3)最小二乘线性度。 解: ①理论线性度: ②端点线性度: 由两端点做拟和直线 中间四点与拟合直线误差:0.17 0.16 0.11 0.08 所以, ③最 小 二 乘 线 性 度 : 所以, 1.12 试计算某压力传感器的迟滞误差和重复性误差(工作特性选端基直线,一组标定数据如下表示) 行程 输入压力×105 Pa 输出电压(Mv) (1) (2) (3) 正行程 2.0 190.9 191.1 191.3 4.0 382.8 383.2...
