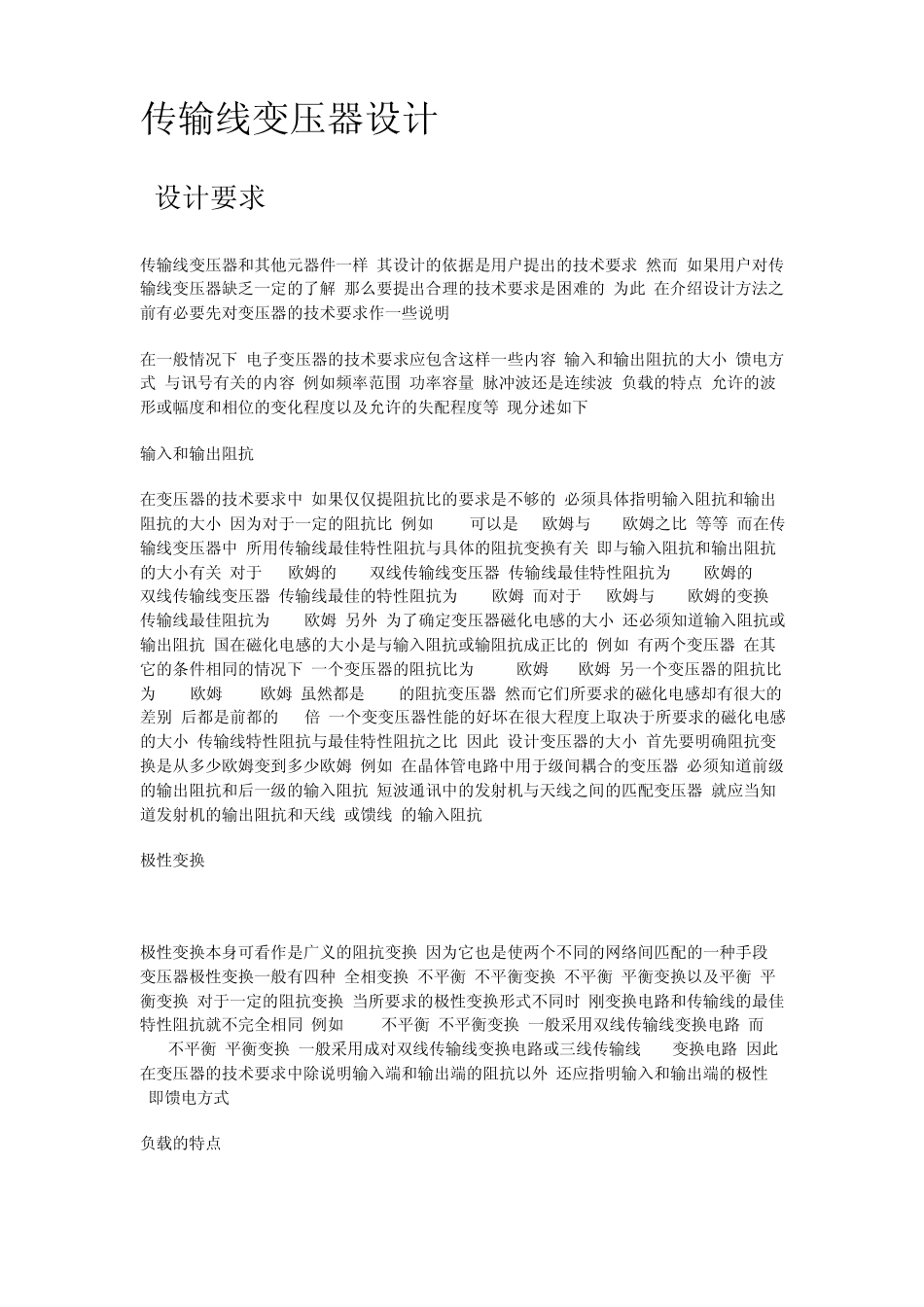

传输线变压器设计 设计要求 传输线变压器和其他元器件一样,其设计的依据是用户提出的技术要求,然而,如果用户对传输线变压器缺乏一定的了解,那么要提出合理的技术要求是困难的.为此,在介绍设计方法之前有必要先对变压器的技术要求作一些说明. 在一般情况下,电子变压器的技术要求应包含这样一些内容:输入和输出阻抗的大小,馈电方式,与讯号有关的内容(例如频率范围,功率容量,脉冲波还是连续波)负载的特点,允许的波形或幅度和相位的变化程度以及允许的失配程度等.现分述如下: 输入和输出阻抗 在变压器的技术要求中,如果仅仅提阻抗比的要求是不够的,必须具体指明输入阻抗和输出阻抗的大小.因为对于一定的阻抗比,例如 1:4,可以是 50欧姆与 200欧姆之比,等等.而在传输线变压器中,所用传输线最佳特性阻抗与具体的阻抗变换有关,即与输入阻抗和输出阻抗的大小有关.对于 50欧姆的 1:4双线传输线变压器,传输线最佳特性阻抗为 100欧姆的 1:4双线传输线变压器,传输线最佳的特性阻抗为 100欧姆.而对于 75欧姆与 300欧姆的变换,传输线最佳阻抗为 150欧姆.另外,为了确定变压器磁化电感的大小,还必须知道输入阻抗或输出阻抗,国在磁化电感的大小是与输入阻抗或输阻抗成正比的.例如,有两个变压器,在其它的条件相同的情况下,一个变压器的阻抗比为 12.5欧姆/50欧姆,另一个变压器的阻抗比为 125欧姆/500欧姆,虽然都是 1:4的阻抗变压器,然而它们所要求的磁化电感却有很大的差别,后都是前都的 10倍.一个变变压器性能的好坏在很大程度上取决于所要求的磁化电感的大小,传输线特性阻抗与最佳特性阻抗之比,因此,设计变压器的大小,首先要明确阻抗变换是从多少欧姆变到多少欧姆,例如,在晶体管电路中用于级间耦合的变压器,必须知道前级的输出阻抗和后一级的输入阻抗,短波通讯中的发射机与天线之间的匹配变压器,就应当知道发射机的输出阻抗和天线(或馈线)的输入阻抗. 极性变换 极性变换本身可看作是广义的阻抗变换,因为它也是使两个不同的网络间匹配的一种手段.变压器极性变换一般有四种:全相变换,不平衡-不平衡变换,不平衡-平衡变换以及平衡-平衡变换.对于一定的阻抗变换,当所要求的极性变换形式不同时,刚变换电路和传输线的最佳特性阻抗就不完全相同.例如,1:4不平衡-不平衡变换,一般采用双线传输线变换电路,而1:4不平衡-平衡变换,一般采用成对双线传输线变换电路或三线传输线1:4变换电路.因此,在变压器的技术要求中除说明输入端和输出端的阻抗以外,还应指明...
