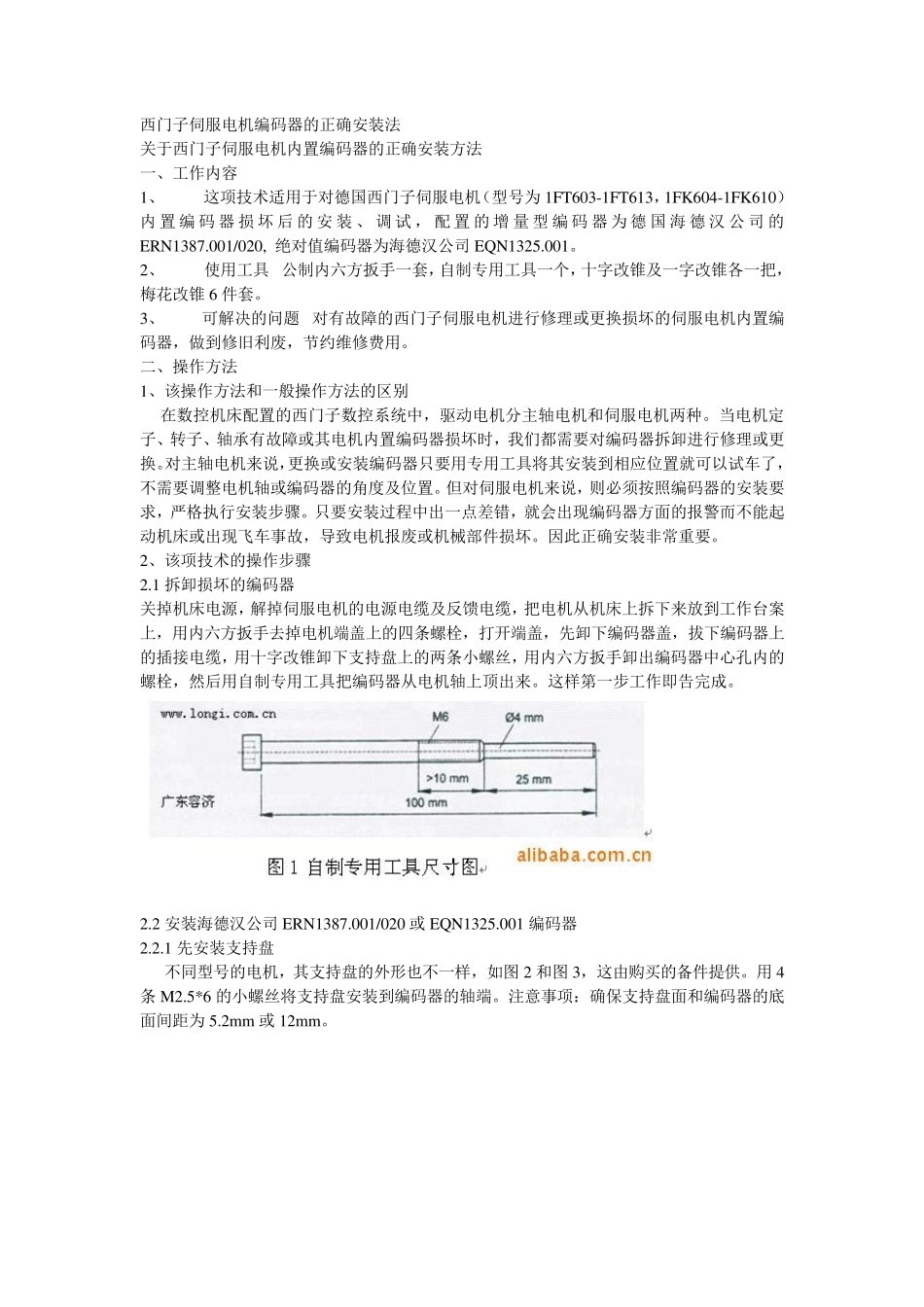

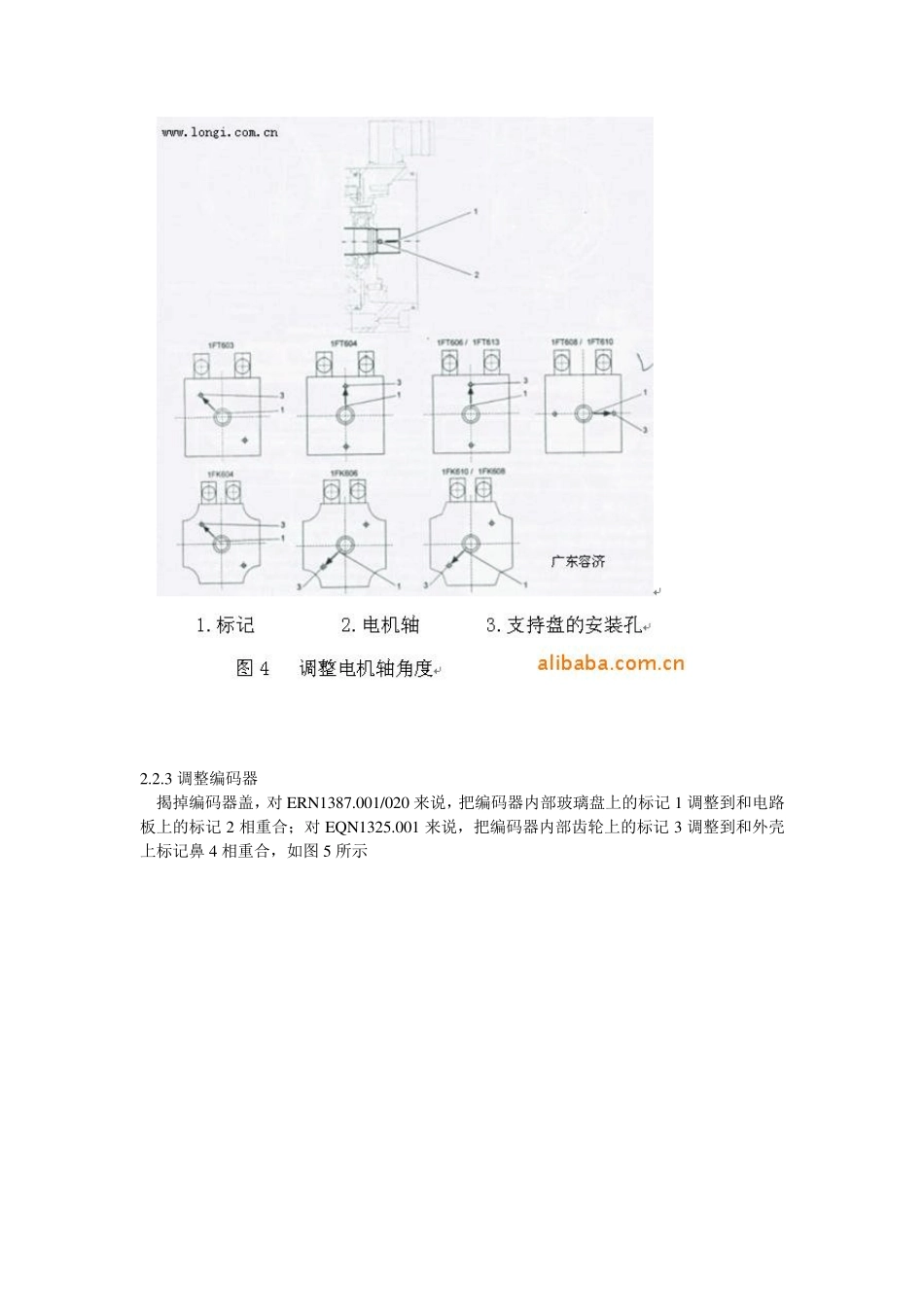

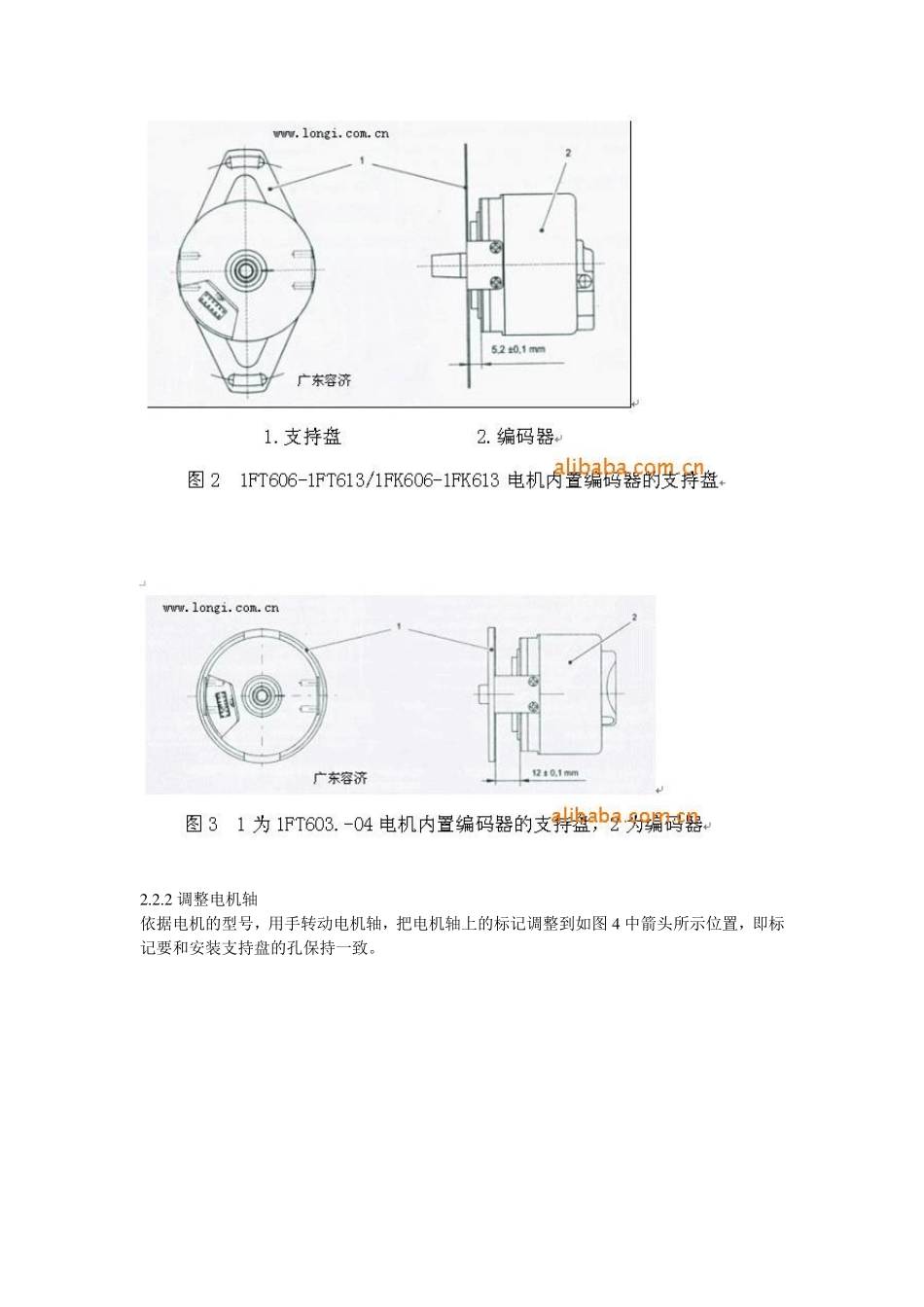

西门子伺服电机编码器的正确安装法 关于西门子伺服电机内置编码器的正确安装方法 一、工作内容 1、 这项技术适用于对德国西门子伺服电机（型号为 1FT603-1FT613，1FK604-1FK610）内置编码器损 坏 后 的安装、 调 试 ， 配 置的增 量 型 编码器为 德 国 海 德 汉 公 司 的ERN1387.001/020, 绝对值编码器为海德汉公司 EQN1325.001。 2、 使用工具 公制内六方扳手一套，自制专用工具一个，十字改锥及一字改锥各一把，梅花改锥 6 件套。 3、 可解决的问题 对有故障的西门子伺服电机进行修理或更换损坏的伺服电机内置编码器，做到修旧利废，节约维修费用。 二、操作方法 1、该操作方法和一般操作方法的区别 在数控机床配置的西门子数控系统中，驱动电机分主轴电机和伺服电机两种。当电机定子、转子、轴承有故障或其电机内置编码器损坏时，我们都需要对编码器拆卸进行修理或更换。对主轴电机来说，更换或安装编码器只要用专用工具将其安装到相应位置就可以试车了，不需要调整电机轴或编码器的角度及位置。但对伺服电机来说，则必须按照编码器的安装要求，严格执行安装步骤。只要安装过程中出一点差错，就会出现编码器方面的报警而不能起动机床或出现飞车事故，导致电机报废或机械部件损坏。因此正确安装非常重要。 2、该项技术的操作步骤 2.1 拆卸损坏的编码器 关掉机床电源，解掉伺服电机的电源电缆及反馈电缆，把电机从机床上拆下来放到工作台案上，用内六方扳手去掉电机端盖上的四条螺栓，打开端盖，先卸下编码器盖，拔下编码器上的插接电缆，用十字改锥卸下支持盘上的两条小螺丝，用内六方扳手卸出编码器中心孔内的螺栓，然后用自制专用工具把编码器从电机轴上顶出来。这样第一步工作即告完成。 2.2 安装海德汉公司 ERN1387.001/020 或 EQN1325.001 编码器 2.2.1 先安装支持盘 不同型号的电机，其支持盘的外形也不一样，如图 2 和图 3，这由购买的备件提供。用 4条 M2.5*6 的小螺丝将支持盘安装到编码器的轴端。注意事项：确保支持盘面和编码器的底面间距为 5.2m m 或 12m m 。 2 .2 .2 调整电机轴 依据电机的型号，用手转动电机轴，把电机轴上的标记调整到如图4 中箭头所示位置，即标记要和安装支持盘的孔保持一致。 2.2.3 调整编码器 揭掉编码器盖，对ERN1387.001/020 来说，把编码器内部玻璃盘上的标记 1 调整到和电路板上的标记 2 相重合；对EQN1325.001 来说，把...
