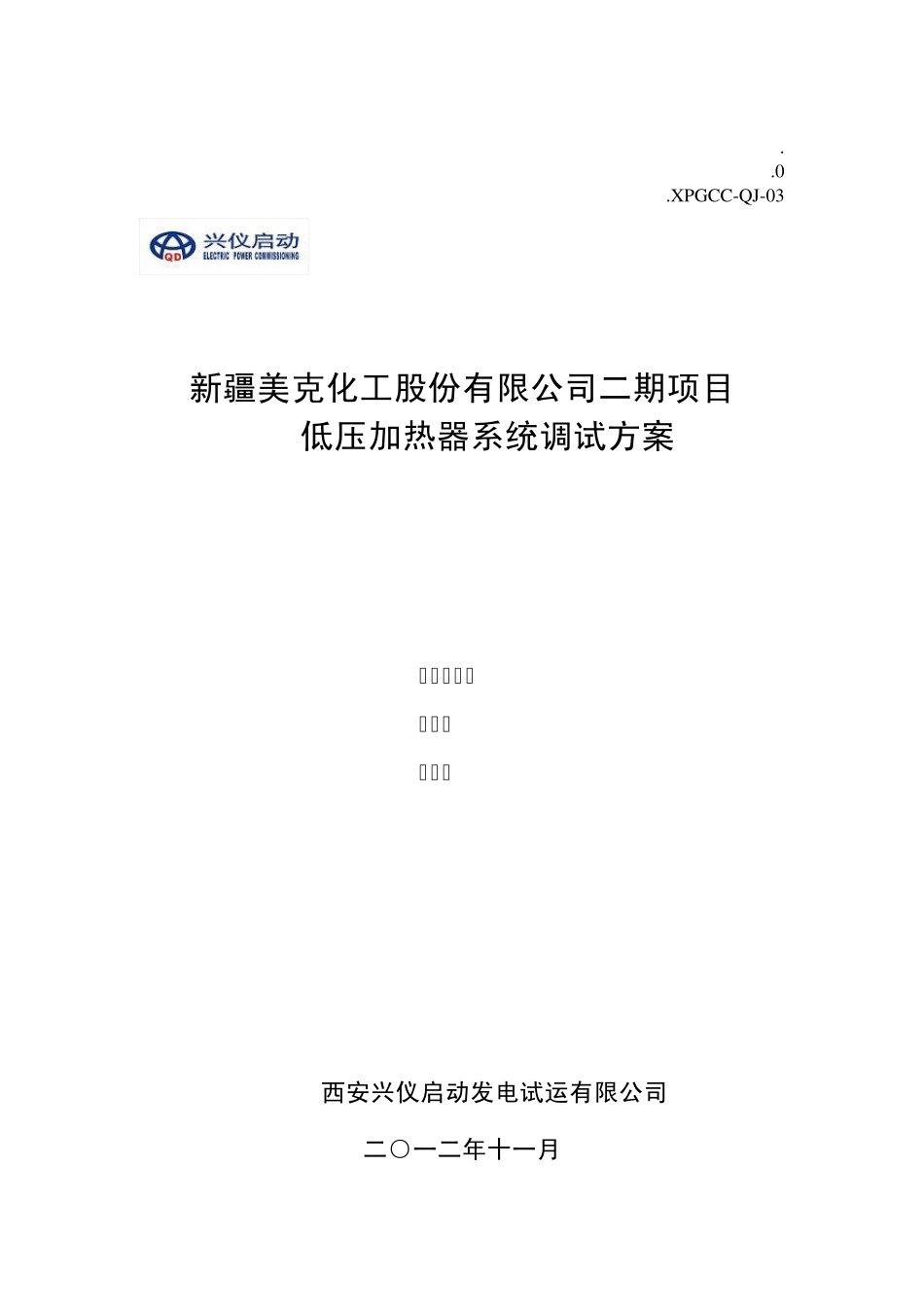

. .0 .X PGCC-Q J-03 新疆美克化工股份有限公司二期项目 低压加热器系统调试方案 编制：王刚 审核： 批准： 西安兴仪启动发电试运有限公司 二○一二年十一月 目 录 1、设备概述 2、调试目的 3、编写依据 4、调试内容 5、组织与分工 6、调试应具备的条件 7、调试方法和步骤 8、质量控制 9、安全注意事项 10、环境、职业健康安全风险因素控制措施 1.设备概述 新疆美克化工责任有限公司二期扩建工程（3× 240t/h CFB+2× 25MW） #2机组汽轮机是中国长江动力公司生产的CC25-8.83-4.2-1.3 型 25MW 双凝汽式汽轮机。 该机组布置三台低压加热器，且均为立式U 型管结构，低加水侧采用小旁路方式，每台低加分别可单独解列，正常疏水采用逐级自流方式，每台低加设置危急疏水管路，事故或低负荷情况下，疏水直接进入排汽装置。低加设置连续排汽管路将低压加热器壳侧不凝结气体排出。 低加主要技术参数（凝汽工况）： 名 称 单位 #1 低加 #2 低加 #3 低加 壳程 管程 壳程 管程 壳程 管程 设计压力 MPa.a 0.85 1.58 0.85 1.58 0.85 1.58 设计温度 ℃ 250 160 250 160 180 160 额定抽汽压力 MPa.a 0.5842 0.1785 0.0640 额定抽汽温度 ℃ 244 132.5 87.7 额定抽汽流量 t /h 6.13 4.33 4.01 额定出水温度 ℃ 149.6℃ 109.1℃ 80.5℃ 传热面积 m2 100 100 100 型号 JD-100-01 JD-100-02 JD-100-03 2.调试目的 2.1 通过现场静态和动态调试，使系统及设备长期安全可靠地运行，并达到设计规定的要求。 2.2 指导及规范机组低压加热器系统设备的调整试验工作； 2.3 检查低压加热器系统设备的安装质量； 2.4 检验低压加热器系统工艺设计的合理性，通过调试，为机组的正常、稳定运行提供必要、可靠的低压加热器系统； 2.5 检验低压加热器系统的完整性和正确性，发现并消除可能存在的缺陷。确保试运期间机组低压加热器系统的及时、安全投入，并使其性能符合有关规程、规范及厂家和业主的要求。 3.编写依据 3.1《火力发电厂基本建设工程启动及竣工验收规程》电建[1996]159 号文颁发； 3.2《电力建设施工及验收技术规范》汽轮机机组篇（2004 年版）； 3.3《火电工程调整试运质量检验及评定标准》 电力部建质[1996]111 号； 3.4《火电工程启动调试工作规定》建质（1996） 40 号文颁发； 3.5《电力建设安全施工管理规定》（ 1995）； 3.6《火电机组...
