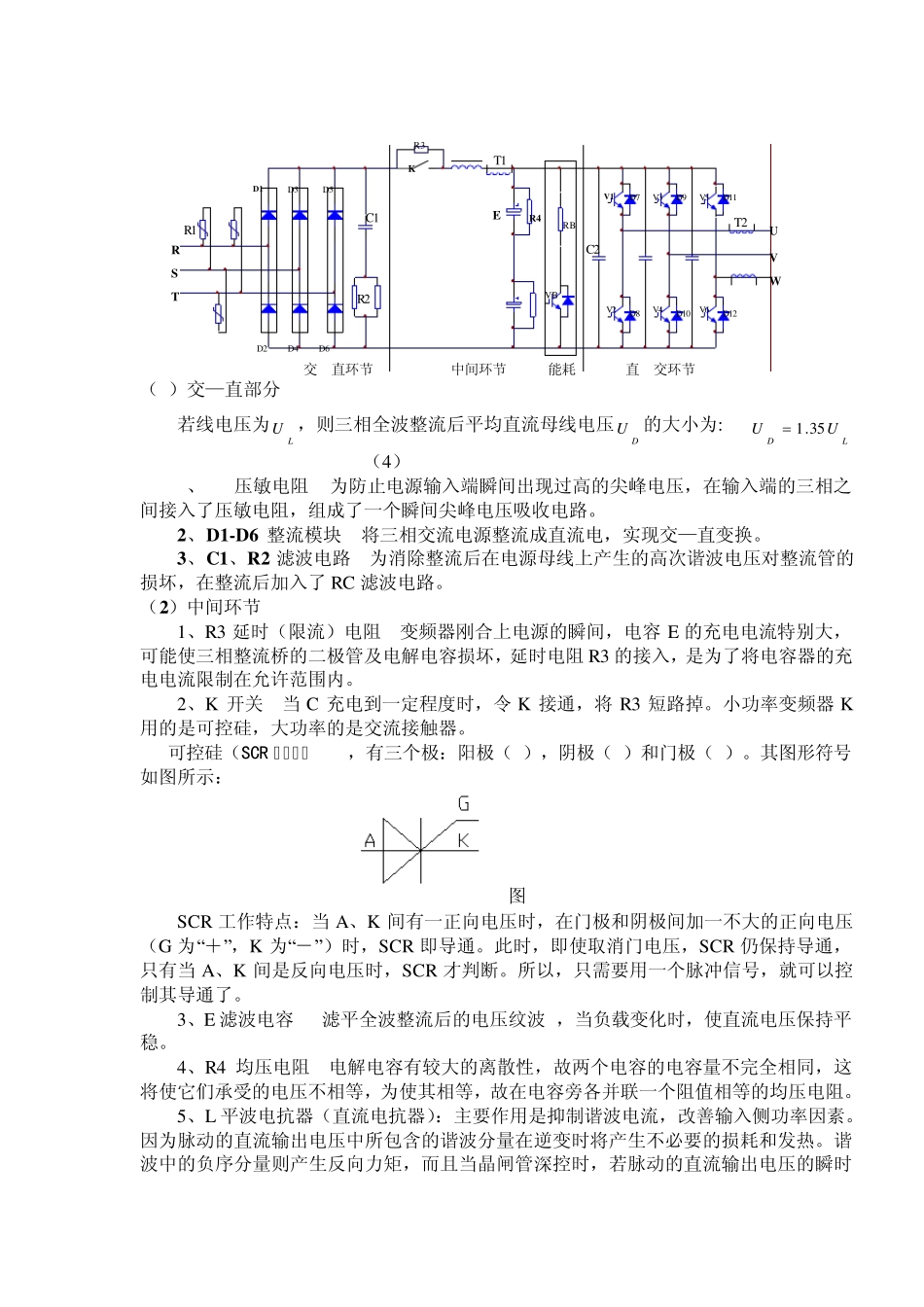

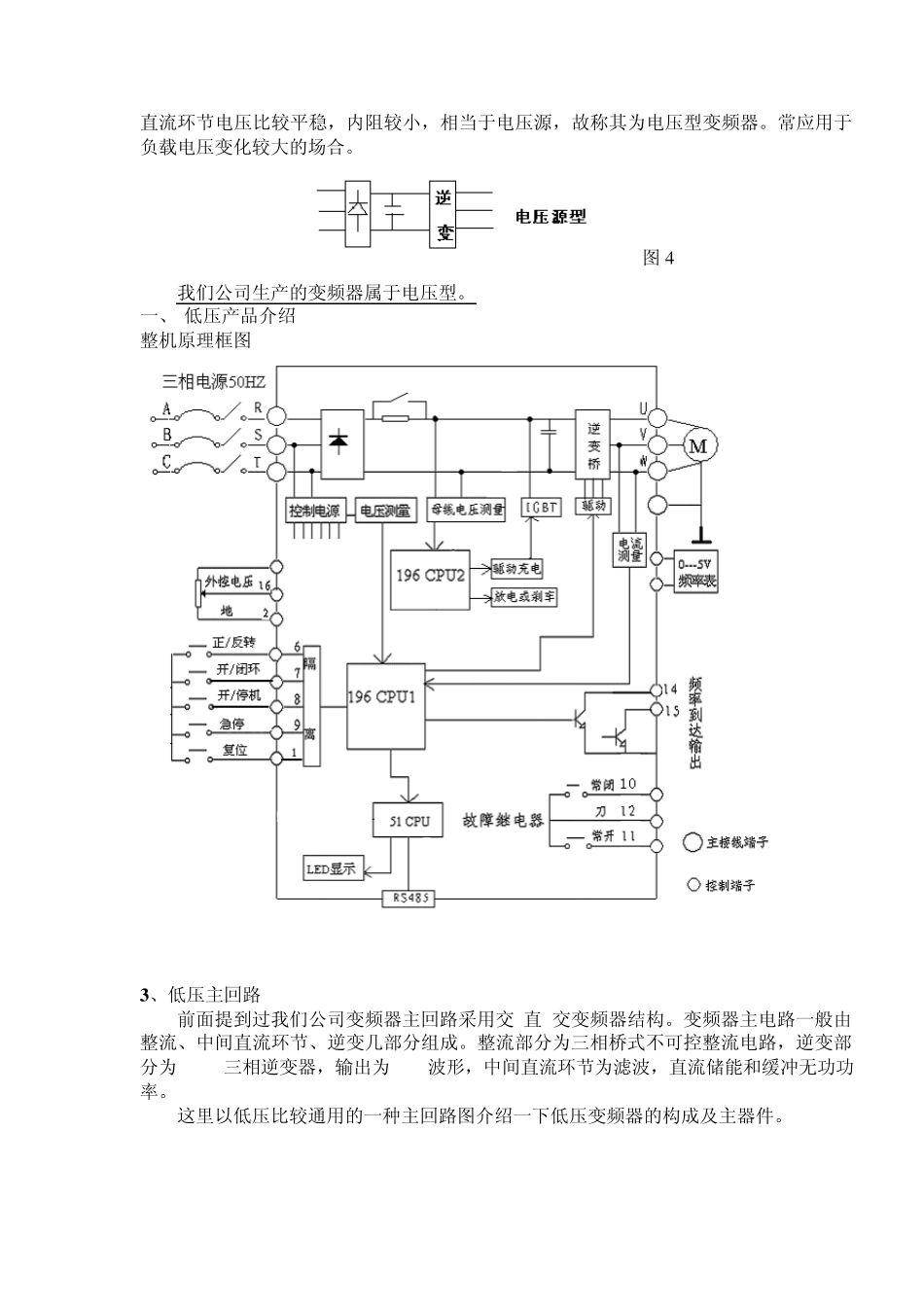

变频器知识 1、变频器定义：是利用电力半导体器件的通断作用将工频电源变为另一频率的电能控制装置。功用是将频率固定不变（通常为工频 50HZ）的交流电（三相的或单相的）变换为频率连续可调（多数为 0~400HZ）的三相交流电源。 交流电机变频调速已成为当代电动机调速的潮流，它以体积小、重量轻、转矩大、精度高、功能强、可靠性高、操作简便、便于通信等功能优于以 5F80 的任何调速方式，因而在钢铁、有色、石油、石化、化纤、纺织、机械、电力、电子、建材、煤炭、医药、造纸、注塑、卷烟、吊车、城市供水、中央空调及污水处理等行业得到普遍应用。变频器产生的最初用途是速度控制，但目前在国内应用较多的是节能。 3、变频器一般分类 （1）按变换的环节分 ①交-交变频器 将频率固定的交流电源直接变换成频率连续可调的交流电源，又称直接式变频器。它主要应用于大功率的三相异步电动机和同步电机的低速变频调速。 优点：没有中间环节，故变换效率高 缺点：①结构庞大，笨重；②谐波成分大；③连续可调的频率范围窄，最高不会大于 30Hz。因而其应用范围受到限制。 图 1 ②交-直-交变频器 将频率固定的交流电源通过整流器变换成直流电，再把直流电变换成频率连续可调的三相交流电，又称间接式变频器。交-直-交变频器是目前广泛应用的通用型变频器。 优点：①调速范围广；②低频性能好；③具有良好的动静态特性 图 2 我们的变频器主回路采用的是交-直-交结构，整流部分采用二极管进行整流，逆变部分采用功率器件 IGBT 来实现。 （2）按直流环节的储能方式分 ①电流型变频器 特点是中间直流环节采用大电感作为储能环节来缓冲无功功率，即扼制电流的变化，使电压波形接近正弦波。由于该直流环节内阻较大，故称其为电流型变频器。常应用于负载电流变化较大的场合。 图 3 ②电压型变频器 特点是中间直流环节采用大电容作为储能环节来缓冲无功功率，直流环节电压比较平稳，内阻较小，相当于电压源，故称其为电压型变频器。常应用于负载电压变化较大的场合。 图4 我们公司生产的变频器属于电压型。 一、 低压产品介绍 整机原理框图 3 、低压主回路 前面提到过我们公司变频器主回路采用交-直-交变频器结构。变频器主电路一般由整流、中间直流环节、逆变几部分组成。整流部分为三相桥式不可控整流电路，逆变部分为IGBT三相逆变器，输出为PWM波形，中间直流环节为滤波，直流储能和缓冲无功功率。 这里以低压比较通...
