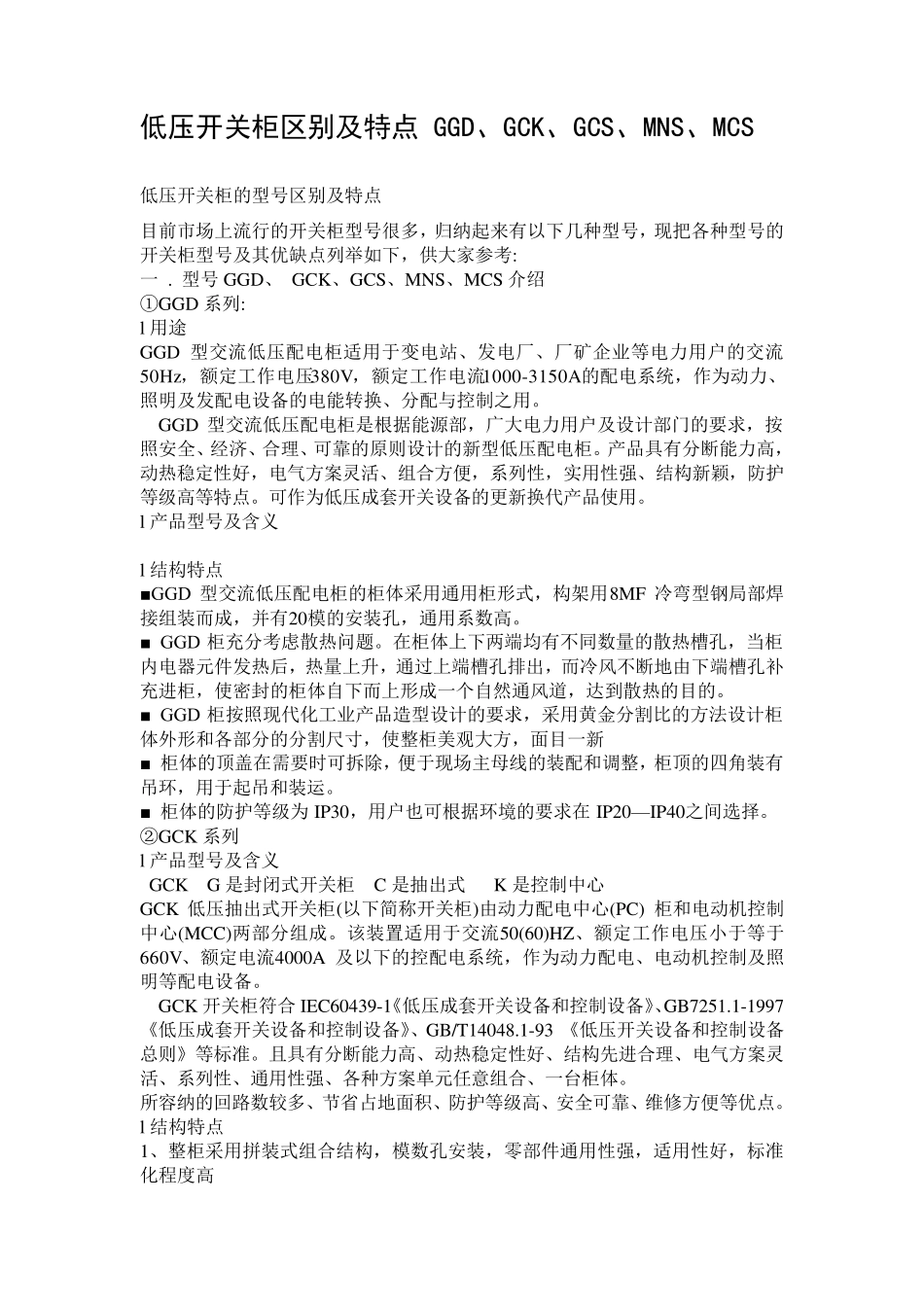

低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS_第1页
1/6

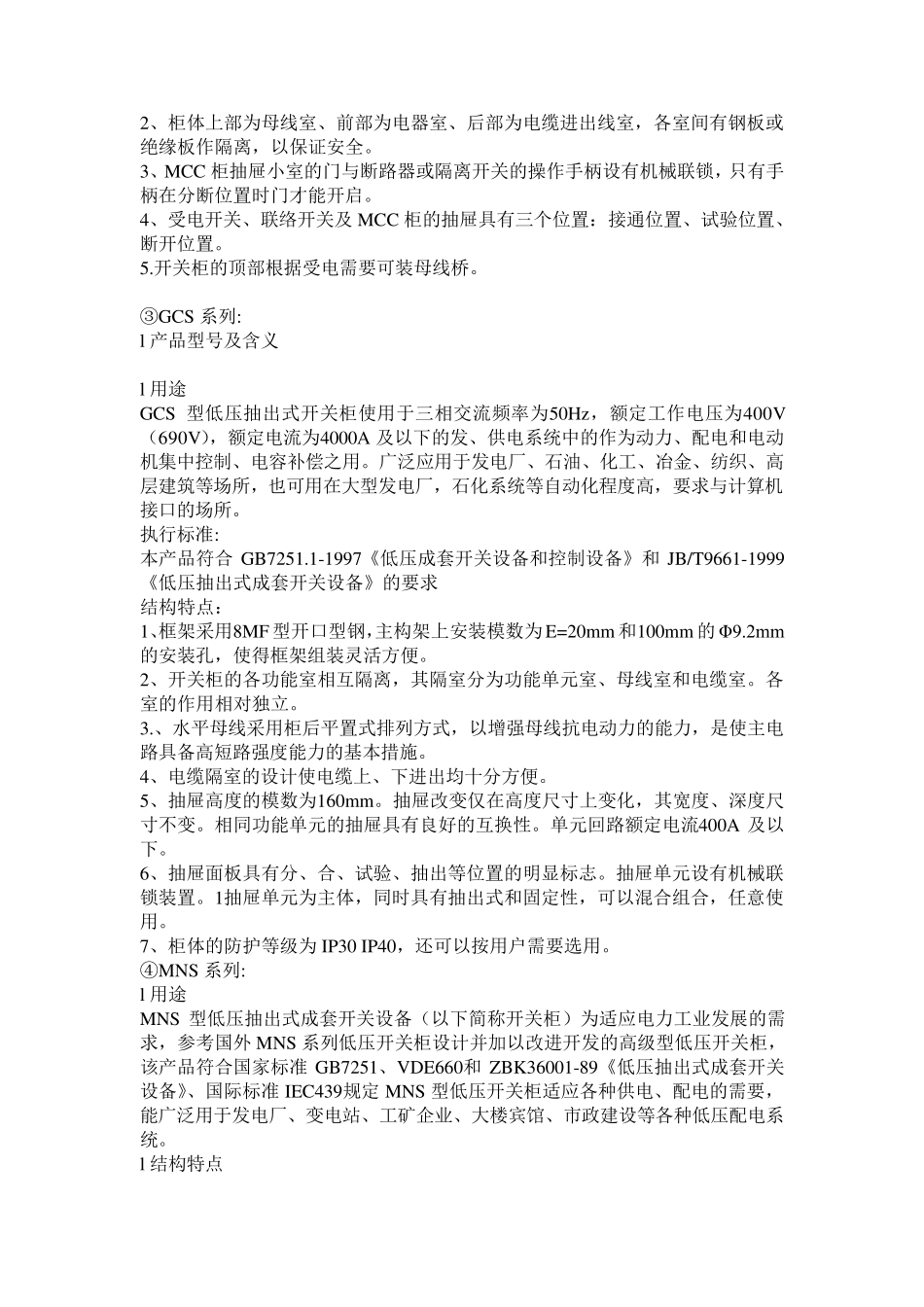

低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS_第2页
2/6

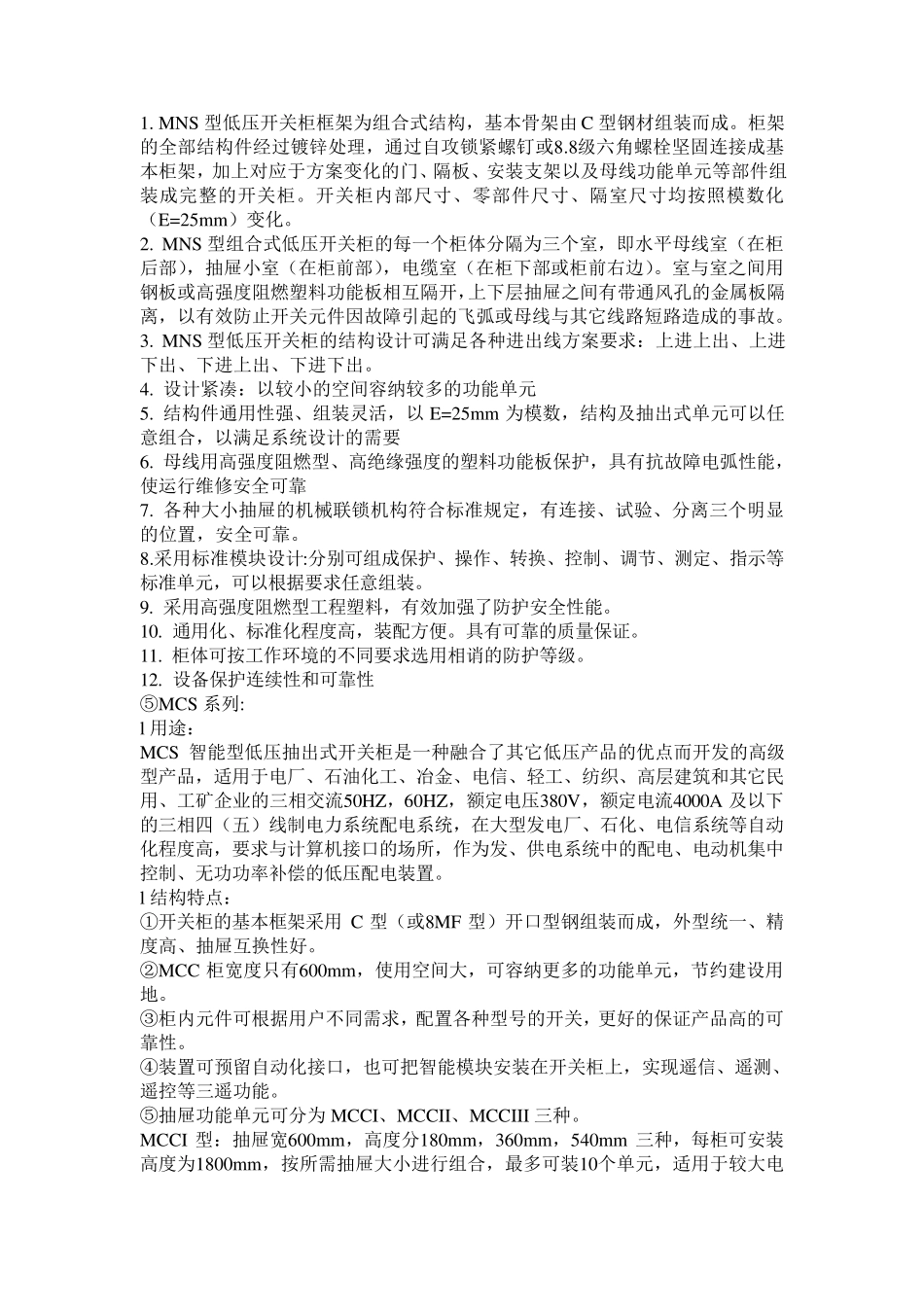

低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS_第3页
3/6
低压开关柜区别及特点 GGD、GCK、GCS、MNS、MCS 低压开关柜的型号区别及特点 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考: 一 . 型号GGD、 GCK、GCS、MNS、MCS 介绍 ①GGD 系列: l 用途 GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力、照明及发配电设备的电能转换、分配与控制之用。 GGD 型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性,实用性强、结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 l 产品型号及含义 l 结构特点 ■GGD 型交流低压配电柜的柜体采用通用柜形式,构架用8MF 冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。 ■ GGD 柜充 分考虑 散 热问 题 。在 柜体上下两 端 均 有不 同 数量 的散 热槽 孔,当 柜内 电器 元 件 发热后 ,热量 上升 ,通过 上端 槽 孔排 出 ,而冷风 不 断地 由 下端 槽 孔补充 进 柜,使密 封 的柜体自 下而上形成一个 自 然 通风 道 ,达 到 散 热的目的。 ■ GGD 柜按照现代化 工业产品造 型设计的要求,采用黄 金 分割 比 的方法 设计柜体外 形和 各部分的分割 尺 寸 ,使整 柜美 观 大方,面 目一新 ■ 柜体的顶 盖 在 需 要时 可拆 除 ,便于现场主 母 线 的装配和 调 整 ,柜顶 的四 角 装有吊 环 ,用于起吊 和 装运 。 ■ 柜体的防护等级为 IP30,用户也 可根据环 境 的要求在IP20— IP40之间 选 择 。 ② GCK 系列 l 产品型号及含义 GCK G 是封 闭 式开关柜 C 是抽 出 式 K 是控制中 心 GCK 低压抽 出 式开关柜(以下简 称 开关柜)由 动力配电中 心 (PC) 柜和 电动机 控制中 心 (MCC)两 部分组成。该 装置 适用于交流50(60)HZ、额定工作电压小 于等于660V、额定电流4000A 及以下的控配电系统,作为动力配电、电动机 控制及照明等配电设备。 GCK 开关柜符 合 IEC60439-1《 低压成套开关设备和 控制设备》、GB7251.1-1997《 低压成套开关设备和 控制设备》、GB/...
