低压断路器工作原理图

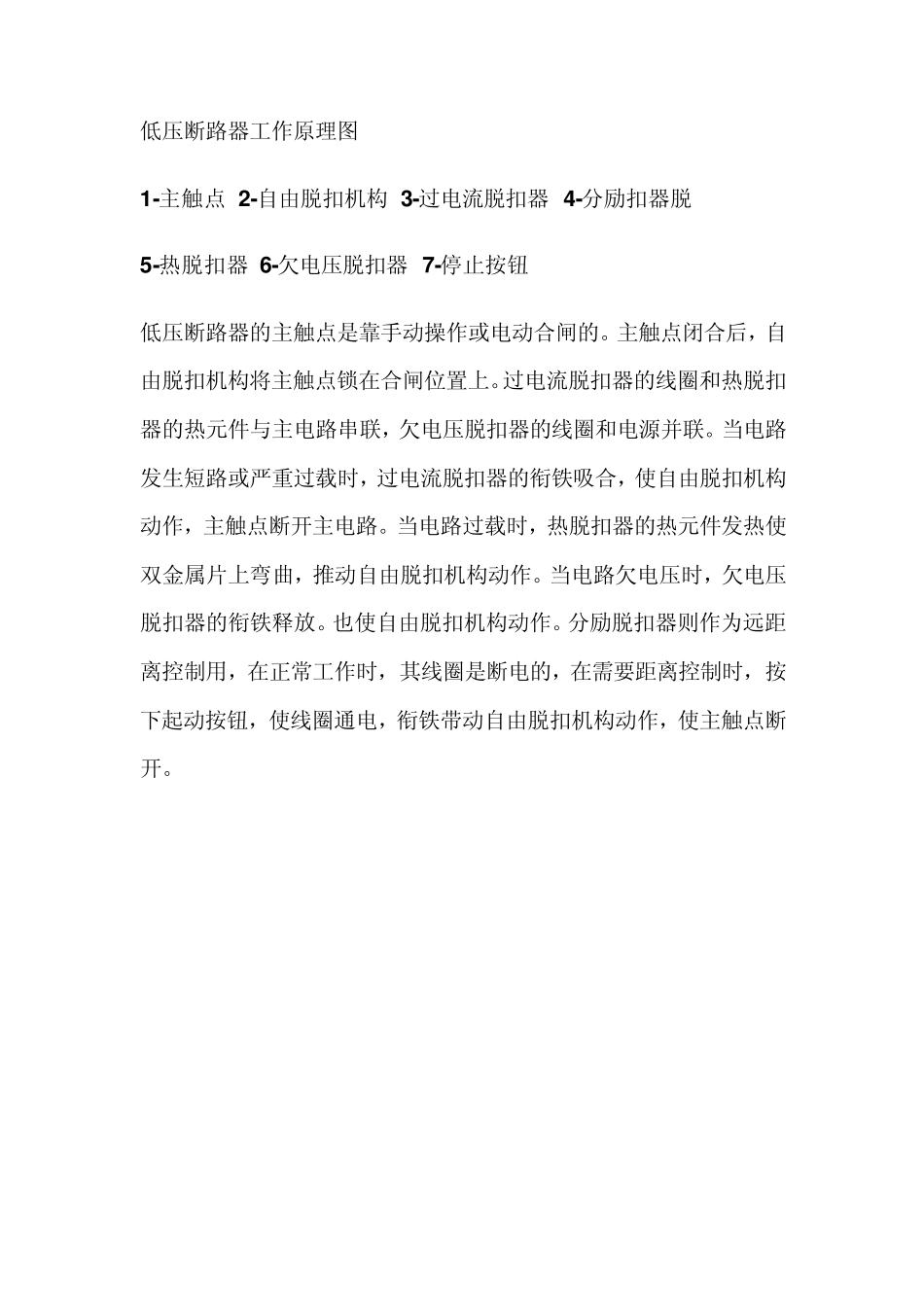

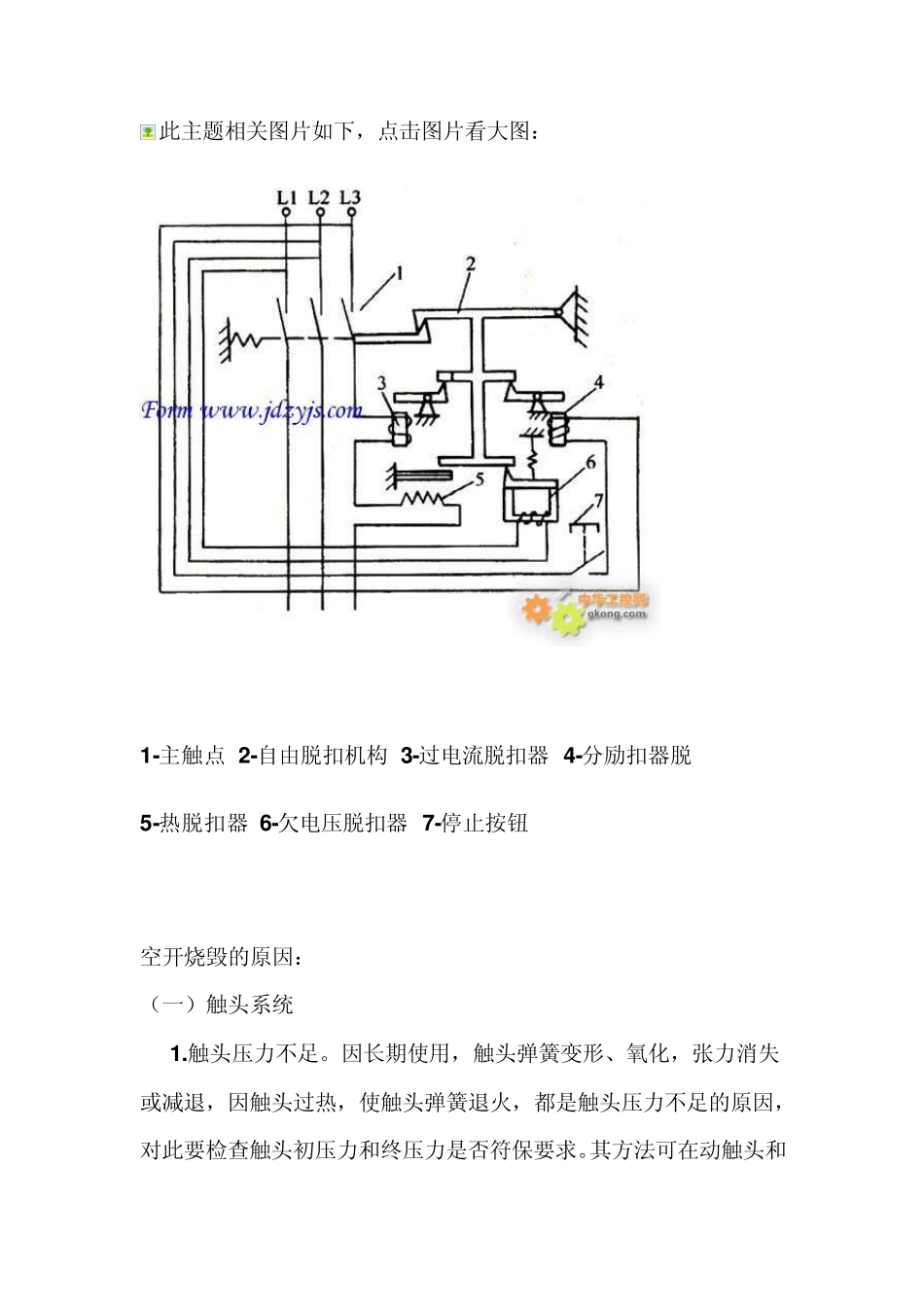

低压断路器工作原理图 1 -主触点 2 -自由脱扣机构 3 -过电流脱扣器 4 -分励扣器脱 5 -热脱扣器 6 -欠电压脱扣器 7 -停止按钮 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。 此主题相关图片如下，点击图片看大图： 1 -主触点 2 -自由脱扣机构 3 -过电流脱扣器 4 -分励扣器脱 5 -热脱扣器 6 -欠电压脱扣器 7 -停止按钮 空开烧毁的原因： （一）触头系统 1 .触头压力不足。因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。 将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。 触头压力也可以用下式估算： 初压力= 0.5*触头终压力，（公斤） 终压力= 2.25*触头额定电流（安）/100（公斤） 根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。调节的办法是：钢丝越粗，弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小。绕制时用一根圆铁棒在老虎钳上，再在圆铁棒上齐密缠绕，所用铁棒直径要比弹簧内径小一些，因绕好后弹簧直径会增大，绕好后的弹簧应热处理，否则无弹性。 绕制弹簧:在台钳上用两块硬木板将钢丝夹紧，圆铁棒变成一个摇手柄，在一端开一个槽，将钢丝头钳入槽内，摇手柄将钢丝卷在铁棒上，匝与匝之间的节距，用厚度与节距相等的铁皮钳入匝与...
