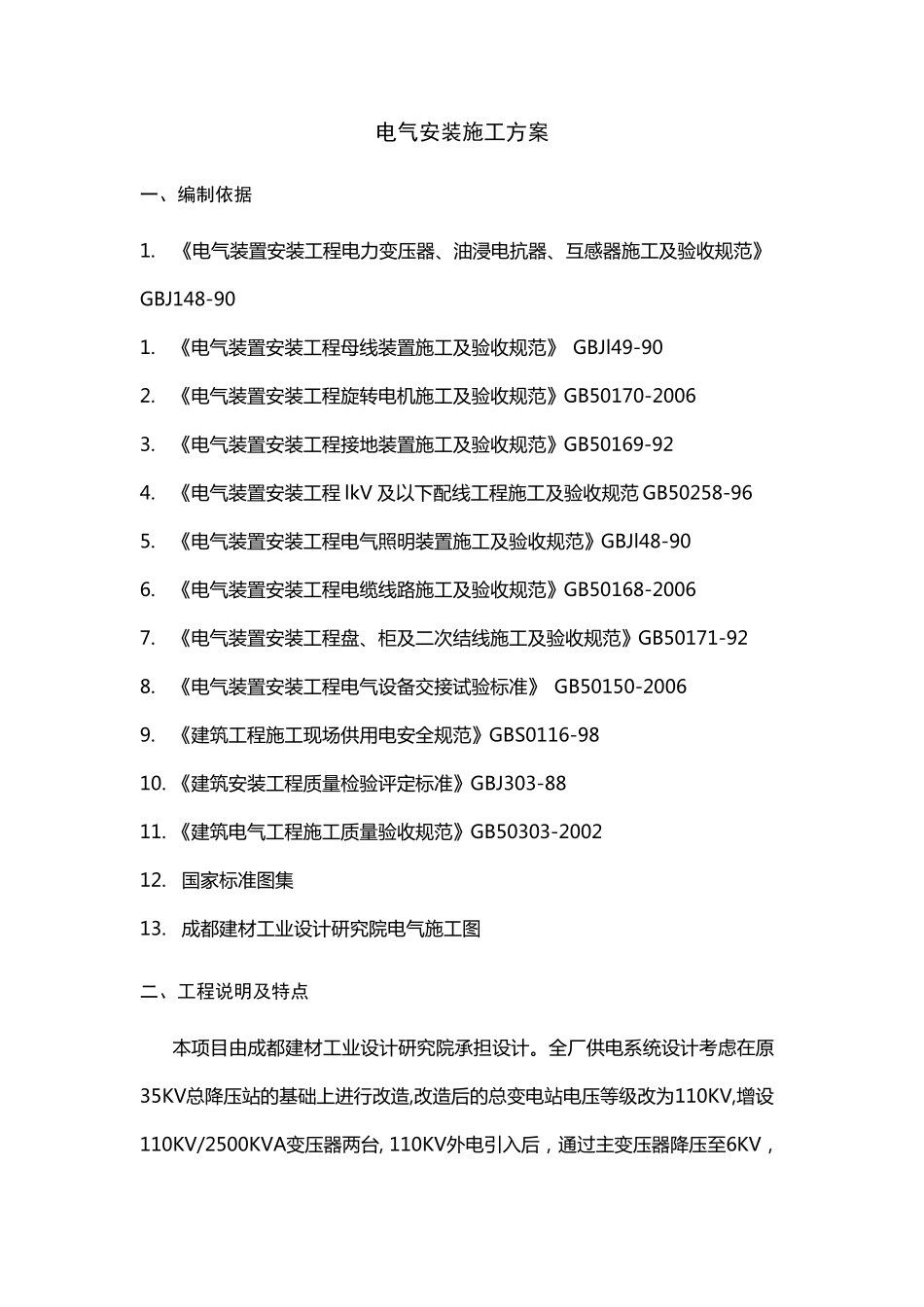

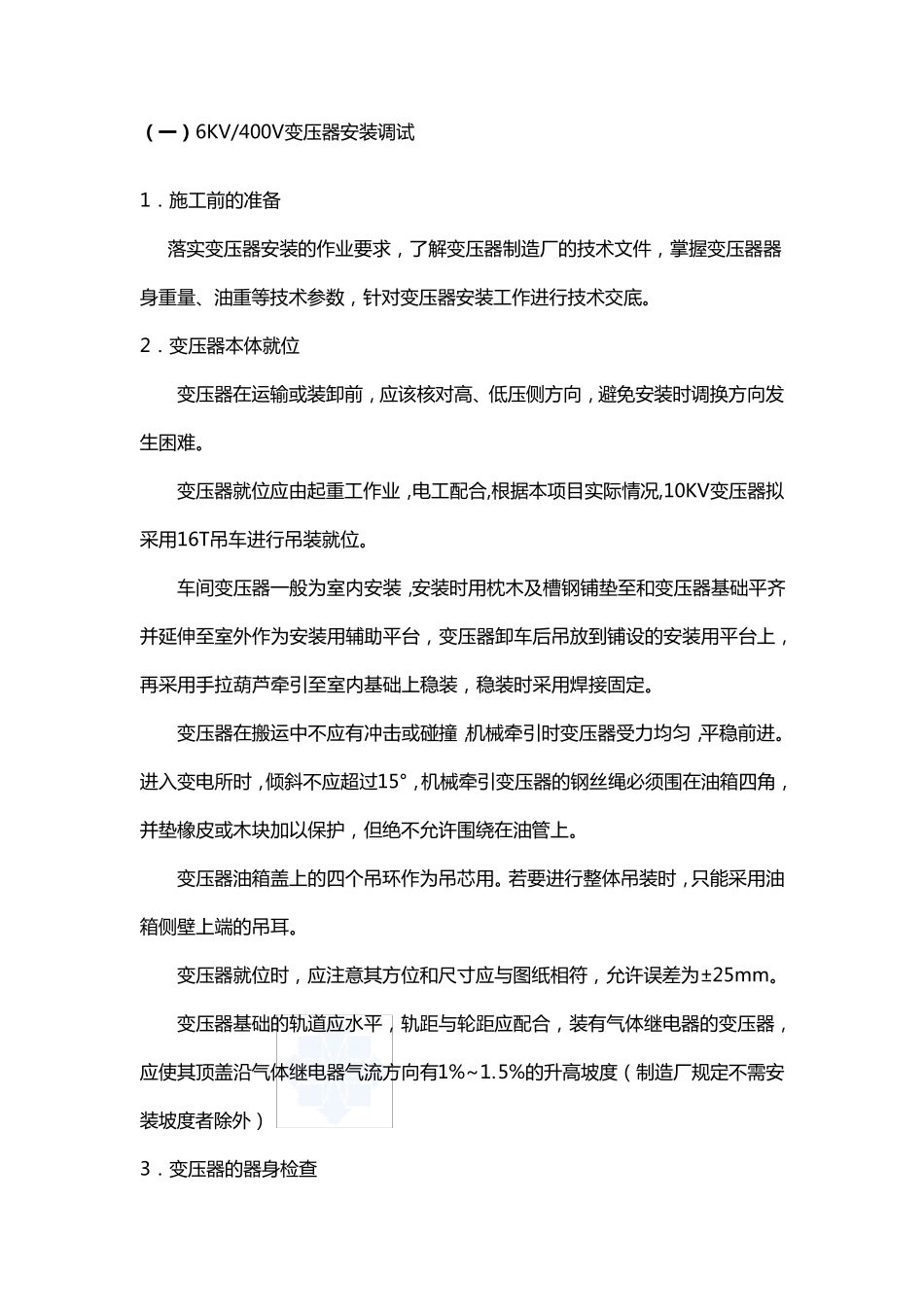

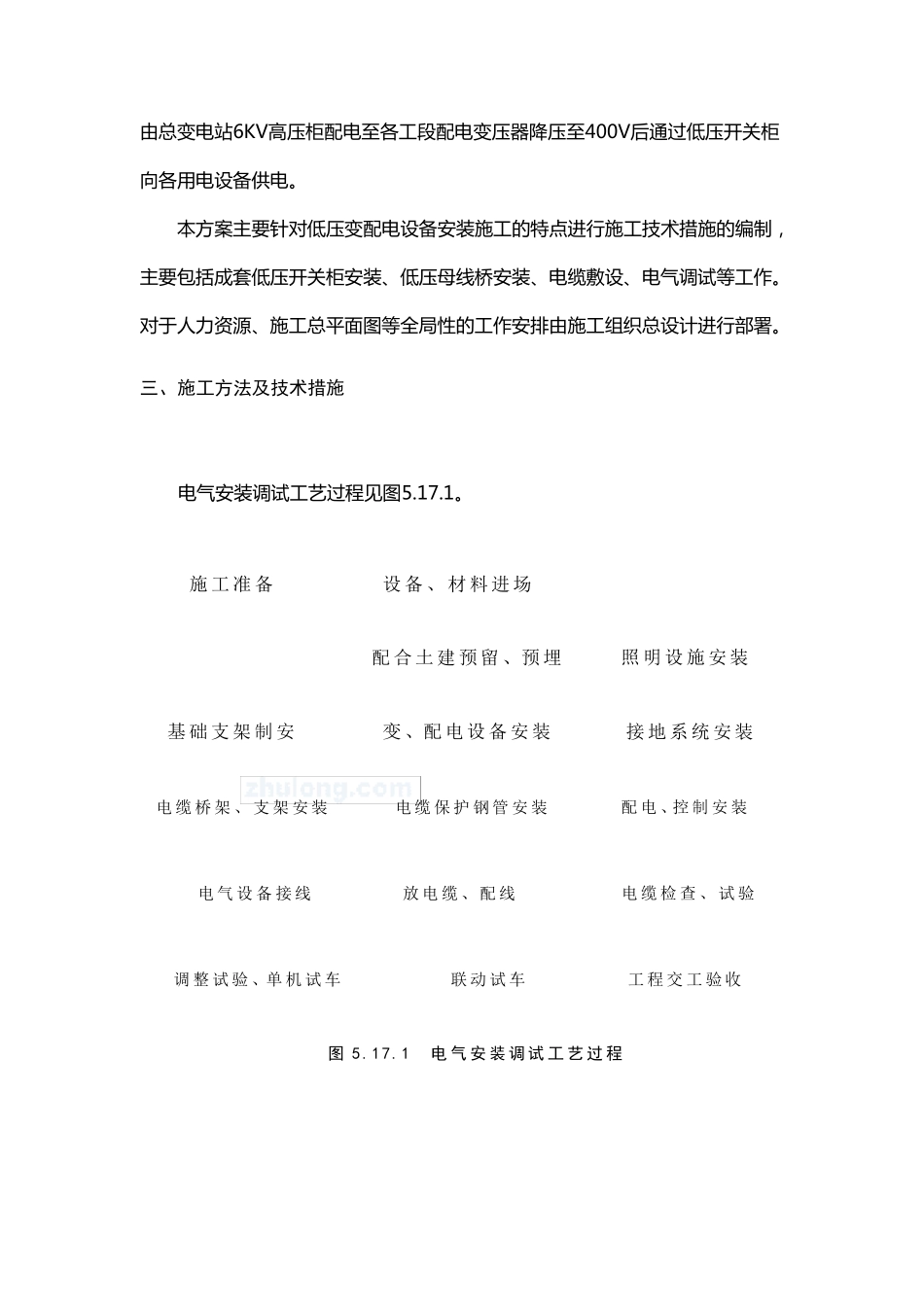

电气安装施工方案 一、编制依据 1. 《 电 气 装 置 安 装 工 程 电 力 变 压 器 、油浸电 抗器 、互感器 施工 及验收规范》GBJ148-90 1. 《 电 气 装 置 安 装 工 程 母线装 置 施工 及验收规范》 GBJl49-90 2. 《 电 气 装 置 安 装 工 程 旋转电 机施工 及验收规范》GB50170-2006 3. 《 电 气 装 置 安 装 工 程 接地装 置 施工 及验收规范》GB50169-92 4. 《 电 气 装 置 安 装 工 程 lkV 及以下配线工 程 施工 及验收规范 GB50258-96 5. 《 电 气 装 置 安 装 工 程 电 气 照明装 置 施工 及验收规范》GBJl48-90 6. 《 电 气 装 置 安 装 工 程 电 缆线路施工 及验收规范》GB50168-2006 7. 《 电 气 装 置 安 装 工 程 盘、柜及二次结线施工 及验收规范》GB50171-92 8. 《 电 气 装 置 安 装 工 程 电 气 设备交接试验标准》 GB50150-2006 9. 《 建筑工 程 施工 现场供用电 安 全规范》GBS0116-98 10. 《 建筑安 装 工 程 质量检验评定标准》GBJ303-88 11. 《 建筑电 气 工 程 施工 质量验收规范》GB50303-2002 12. 国家标准图集 13. 成都建材工 业设计研究院电 气 施工 图 二、工程说明及特点 本项目由成都建材工 业设计研究院承担设计。全厂供电 系统设计考虑在原35KV总降压 站的基础上进行改造,改造后的总变 电 站电 压 等级改为110KV,增设110KV/2500KVA变 压 器 两台, 110KV外电 引入后，通过主变 压 器 降压 至6KV，由 总 变 电 站 6KV高 压 柜 配 电 至 各 工 段 配 电 变 压 器 降 压 至 400V后 通 过 低 压 开 关 柜向 各 用 电 设 备 供 电 。 本 方 案 主 要 针 对 低 压 变 配 电 设 备 安 装 施 工 的 特 点 进 行 施 工 技 术 措 施 的 编 制 ，主 要 包 括 成 套 低 压 开 关 柜 安 装 、低 压 母线桥安 装 、电 缆敷设 、电 气调试等工 作。对 于人力资源、施 工 总 平面图等全局性的 工 作安 排由 施 工 组织总 设 计进 行 部署。 三、施工方法及技术措施 电 气安 装 调试工 艺过 程见图5.17.1。 图 5.17.1 电 气 安 装 调 试 工 艺 过 程 施工准备 设备、 材 料 进 场 配 合 土 建 预...
