低压管道安装工程施工方案VIP专享

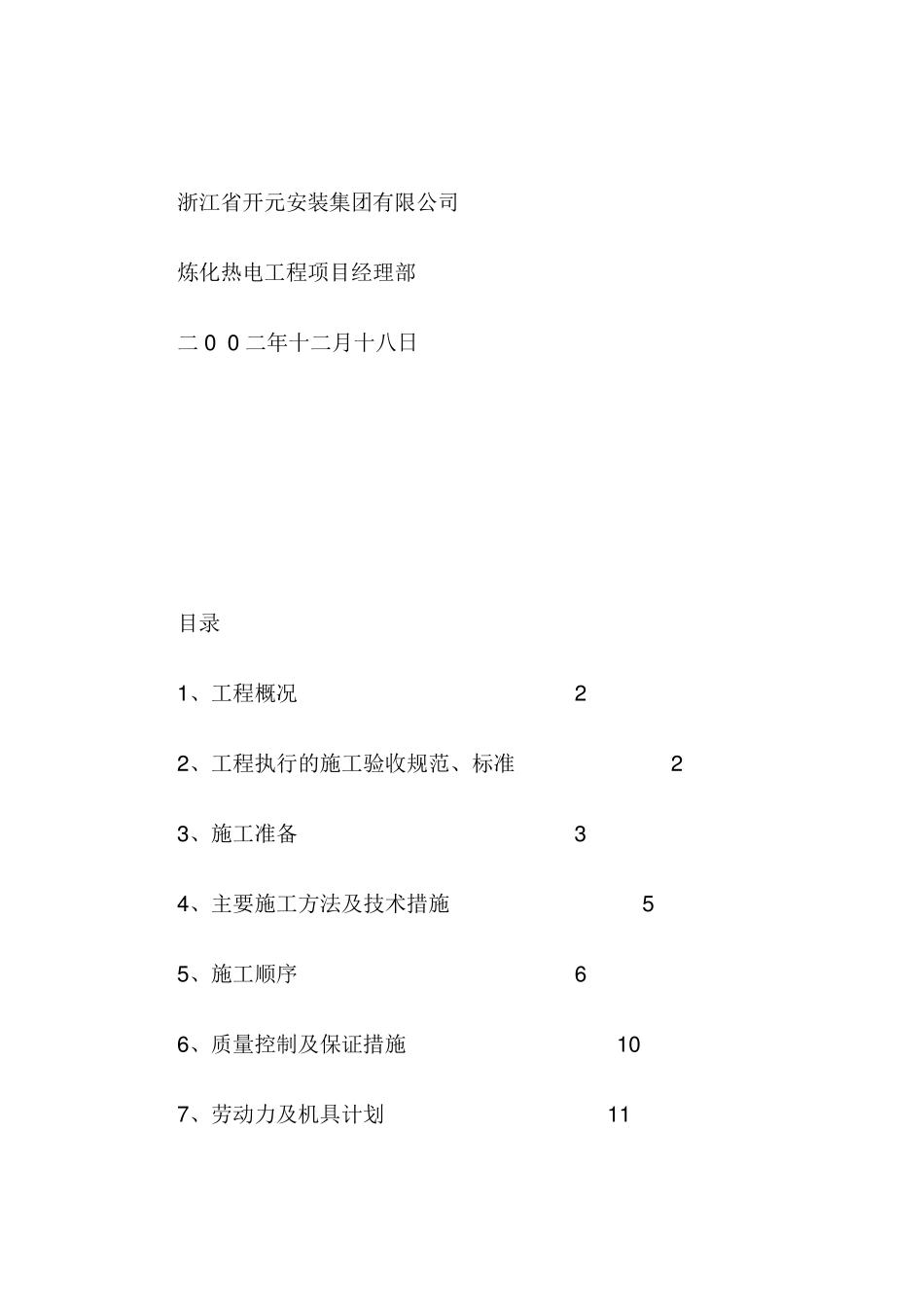

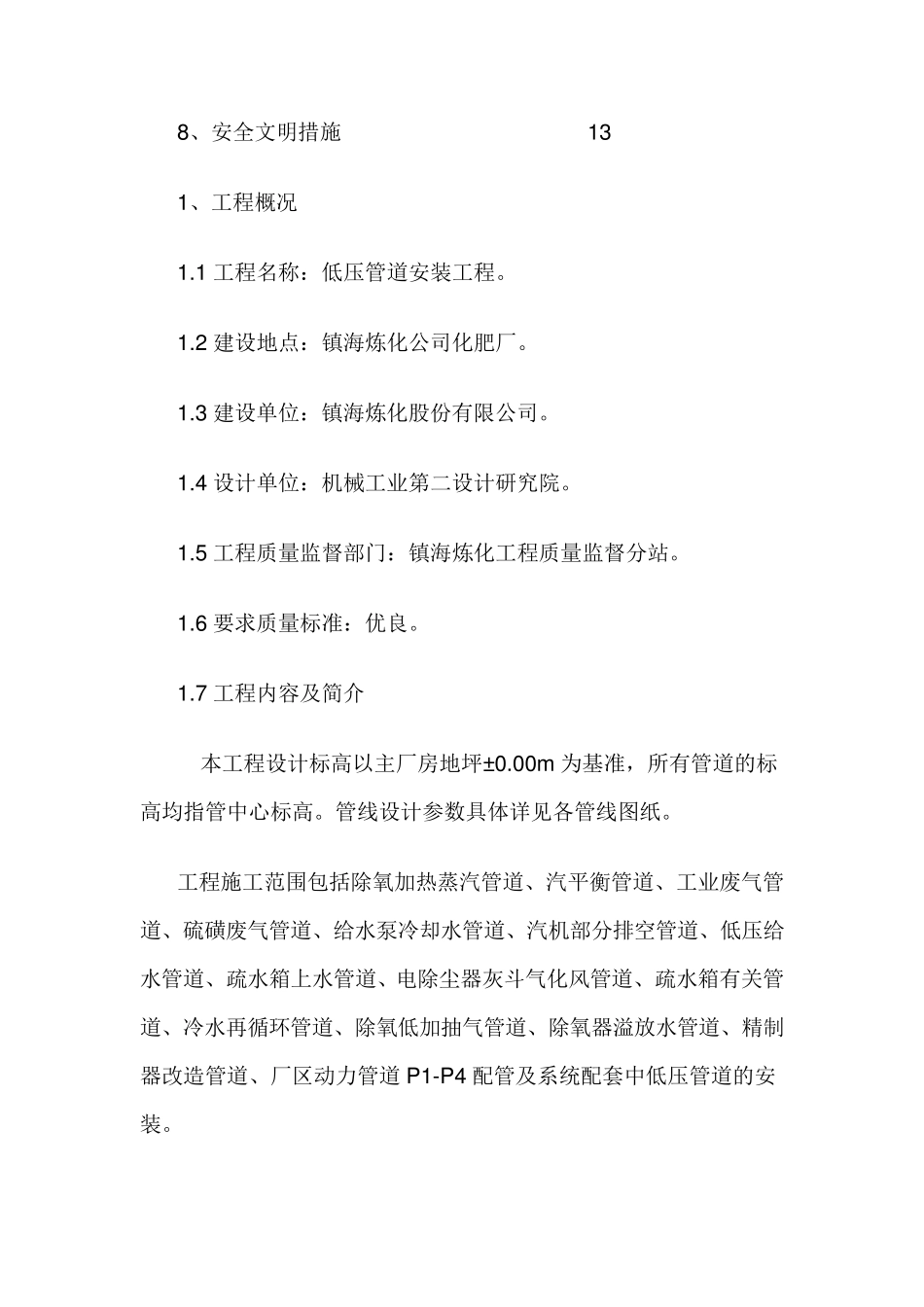

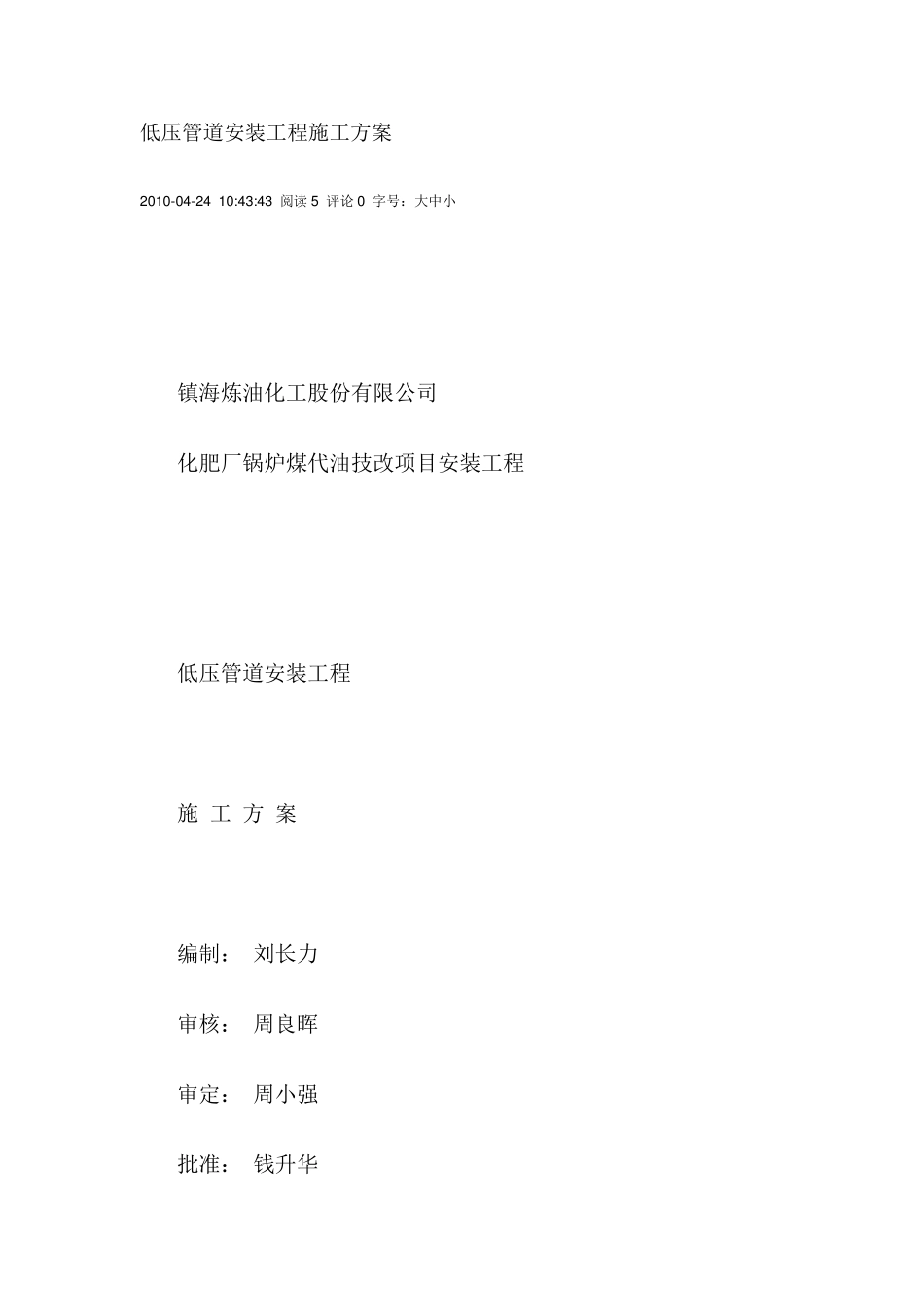

低压管道安装工程施工方案 2010-04-24 10:43:43 阅读5 评论0 字号：大中小 镇海炼油化工股份有限公司 化肥厂锅炉煤代油技改项目安装工程 低压管道安装工程 施 工 方 案 编制： 刘长力 审核： 周良晖 审定： 周小强 批准： 钱升华 浙江省开元安装集团有限公司 炼化热电工程项目经理部 二0 0 二年十二月十八日 目录 1 、工程概况 2 2 、工程执行的施工验收规范、标准 2 3 、施工准备 3 4 、主要施工方法及技术措施 5 5 、施工顺序 6 6 、质量控制及保证措施 1 0 7 、劳动力及机具计划 1 1 8、安全文明措施 13 1、工程概况 1.1 工程名称：低压管道安装工程。 1.2 建设地点：镇海炼化公司化肥厂。 1.3 建设单位：镇海炼化股份有限公司。 1.4 设计单位：机械工业第二设计研究院。 1.5 工程质量监督部门：镇海炼化工程质量监督分站。 1.6 要求质量标准：优良。 1.7 工程内容及简介 本工程设计标高以主厂房地坪±0.00m 为基准，所有管道的标高均指管中心标高。管线设计参数具体详见各管线图纸。 工程施工范围包括除氧加热蒸汽管道、汽平衡管道、工业废气管道、硫磺废气管道、给水泵冷却水管道、汽机部分排空管道、低压给水管道、疏水箱上水管道、电除尘器灰斗气化风管道、疏水箱有关管道、冷水再循环管道、除氧低加抽气管道、除氧器溢放水管道、精制器改造管道、厂区动力管道 P1-P4 配管及系统配套中低压管道的安装。 2、执行的施工及验收规范、标准 （1）《电力建设施工及验收技术规范（管道篇）》DL5031-94 （2）《电力建设施工及验收技术规范（焊接篇）》DL5007-92 （3）《电力建设施工及验收技术规范》——钢制承压管道对接焊接接头射线检验篇 DL/T5069-96 （4）《电力建设施工及验收技术规范》——管道焊接接头超声波检验篇 DL/T5048-95 （5）《电力建设施工及验收技术规范》（管道工程） （6）《电力建设施工及验收技术规范》（焊接工程） （7）《火力发电厂锅炉、压力容器焊接工艺评定规程》SD340-89 （8）《工业金属管道工程施工及验收规范》GB50235-97 （9）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 （10）《夹套管施工及验收规范》FJJ211-86 （11）《电力建设施工及验收技术规范（化学篇）》DLJ58-81 3、施工准备 3.1 施工技术准备必须具备以下条件 3.1.1 施工图纸和有关设计文件 3.1.2 图纸已会审，施工方案已编制并批准、各类...
