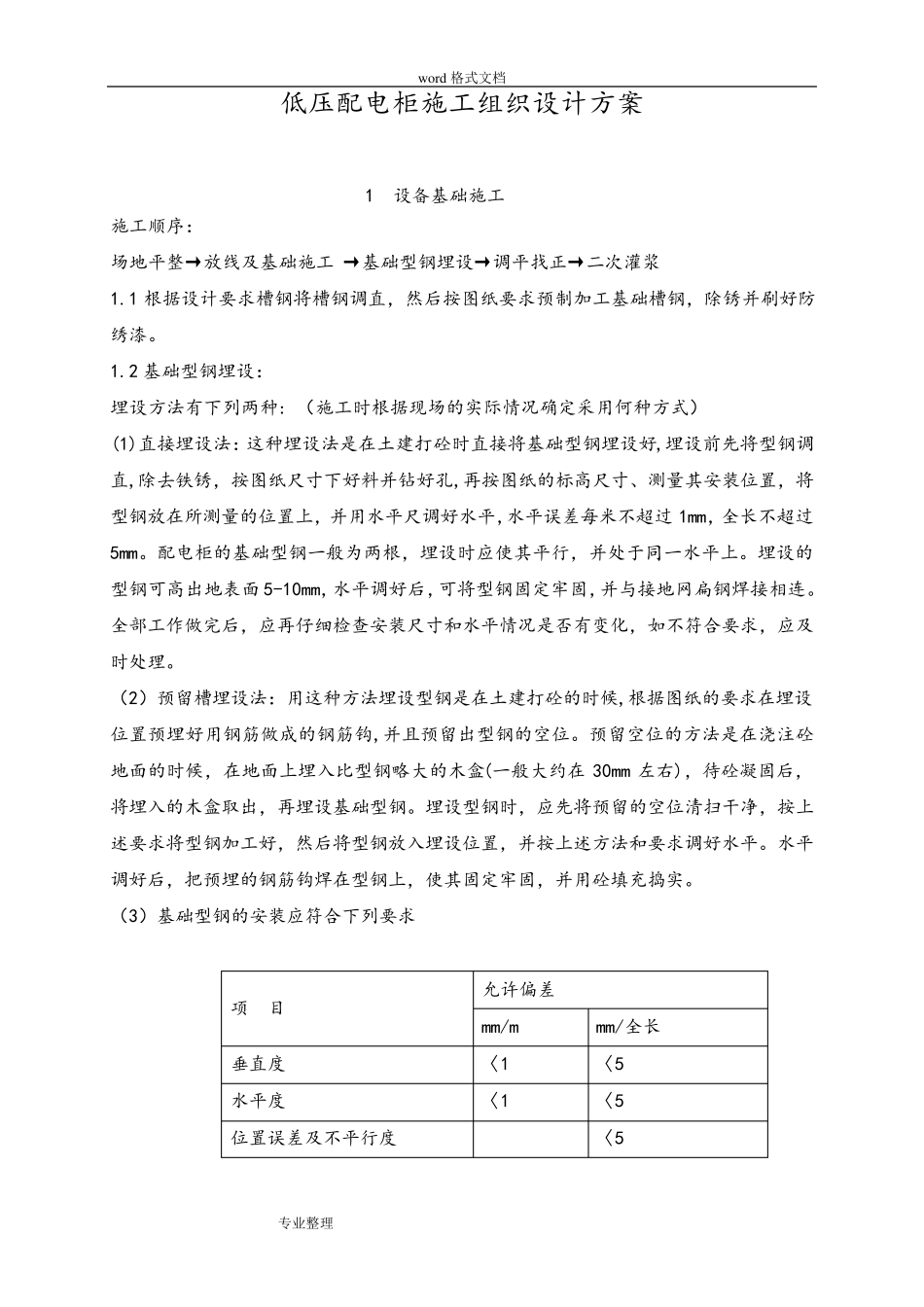

w ord 格式文档 专业整理 低压配电柜施工组织设计方案 1 设备基础施工 施工顺序： 场地平整→放线及基础施工 →基础型钢埋设→调平找正→二次灌浆 1.1 根据设计要求槽钢将槽钢调直，然后按图纸要求预制加工基础槽钢，除锈并刷好防绣漆。 1.2 基础型钢埋设： 埋设方法有下列两种: （施工时根据现场的实际情况确定采用何种方式） (1)直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过 1mm，全长不超过5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面5-10mm，水平调好后，可将型钢固定牢固，并与接地网扁钢焊接相连。全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。 （2）预留 槽埋设法：用这种方法埋设型钢是在土建打砼的时候 ,根据图纸的要求在埋设位置预埋好用钢筋 做成 的钢筋 钩 ,并且 预留 出型钢的空 位。预留 空 位的方法是在浇 注 砼地面的时候 ，在地面上埋入 比 型钢略 大 的木 盒 (一般大 约 在 30mm 左 右 )，待 砼凝 固后，将埋入 的木 盒 取 出，再埋设基础型钢。埋设型钢时，应先将预留 的空 位清 扫 干 净 ，按上述 要求将型钢加工好，然后将型钢放入 埋设位置，并按上述 方法和要求调好水平。水平调好后，把 预埋的钢筋 钩 焊在型钢上，使其固定牢固，并用砼填 充 捣 实。 （3）基础型钢的安装应符合下列要求 项 目 允 许 偏 差 mm/m mm/全长 垂 直度 〈 1 〈 5 水平度 〈 1 〈 5 位置误差及不平行度 〈 5 w ord 格式文档 专业整理 （ 4） 基 础 型 钢 安 装 完 毕 后 还 应 与 接 地 网 做 可 靠 明 显 的 连 接 ， 基 础 型 钢 安 装 后 ， 其 顶 部宜 高 出 抹 平 地 面 10mm； 基 础 型 钢 接 地 方 法 是 在 型 钢 两 端 各 焊 一 段 扁 钢 与 接 地 网 相 连 ，型钢 露 出 地 面 部 分 应 涂 一 层 防 锈 漆 。 2 接 地 系 统 2.1 接 地 网 的 制 作 安 装 应 严 格 按 照 《 电 气 装 置 安 装 工 程 接 地 装 置 施 工 及 验 ...
