低压配电柜技术参数VIP专享

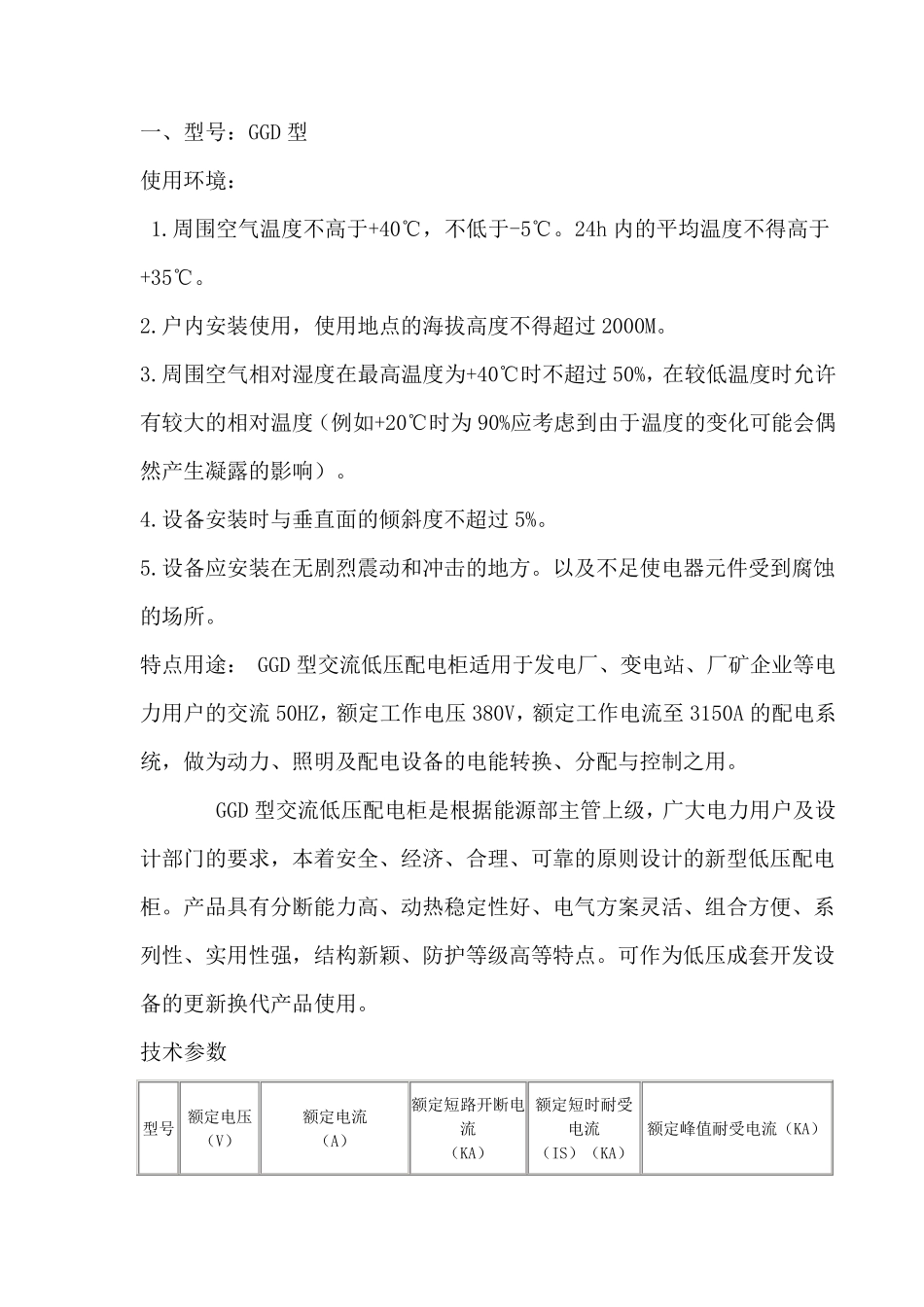

一、型号：GGD 型 使用环境： 1.周围空气温度不高于+40℃，不低于-5℃。24h 内的平均温度不得高于+35℃。 2.户内安装使用，使用地点的海拔高度不得超过 2000M。 3.周围空气相对湿度在最高温度为+40℃时不超过 50%，在较低温度时允许有较大的相对温度（例如+20℃时为 90%应考虑到由于温度的变化可能会偶然产生凝露的影响）。 4.设备安装时与垂直面的倾斜度不超过 5%。 5.设备应安装在无剧烈震动和冲击的地方。以及不足使电器元件受到腐蚀的场所。 特点用途： GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50HZ，额定工作电压 380V，额定工作电流至 3150A 的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。 GGD 型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳 定性 好 、电气方案 灵 活 、组 合方便 、系列 性 、实 用性 强 ，结 构 新颖 、防 护 等级高等特点。可作为低压成 套 开 发设备的更 新换代 产品使用。 技 术 参 数 型号 额定电压 （V） 额定电流 （A） 额定短 路 开 断电流 （KA） 额定短 时耐 受电流 （IS）（KA） 额定峰 值 耐 受电流（KA） GGD1 380 A 1000 15 15 30 B 600（630） C 400 GGD2 380 A 1500（1600） 30 30 63 B 1000 C GGD3 380 A 3150 50 50 105 B 2500 C 2000 二 、型号：GCS型 使用环境： 装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50（60）Hz、额定工作电压为 380V（400）、（600），额定电流为 40000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低夺成套配电装置。 特点用途： 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作、使故障局限在最小范围。 母线平置式排列使装置的动、热稳定性好，能承受80/176KA 短路电流的冲击。 MCC 柜单柜的回路数量多至22 回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群 的需 要。 装置与外 部 电缆...
