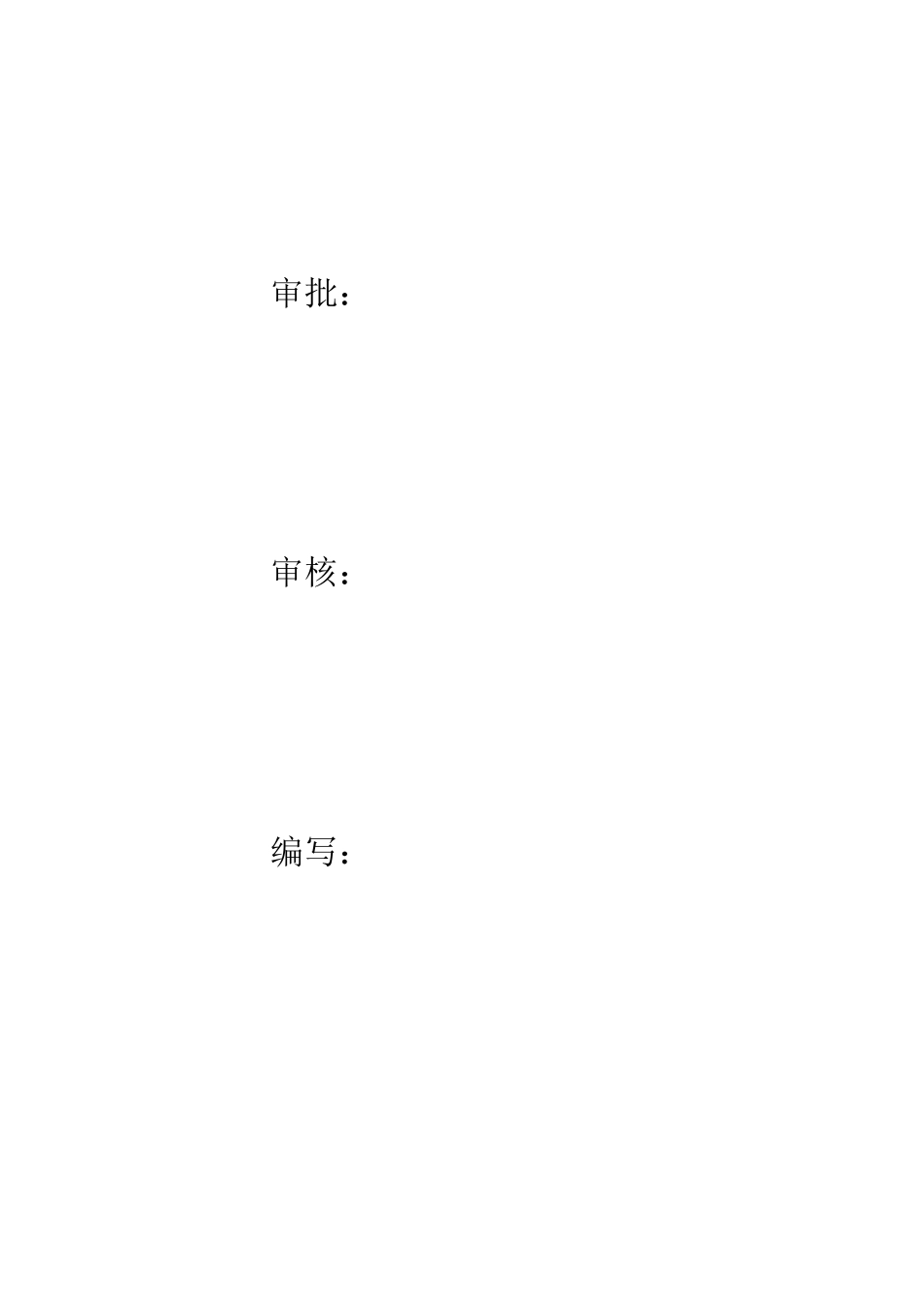

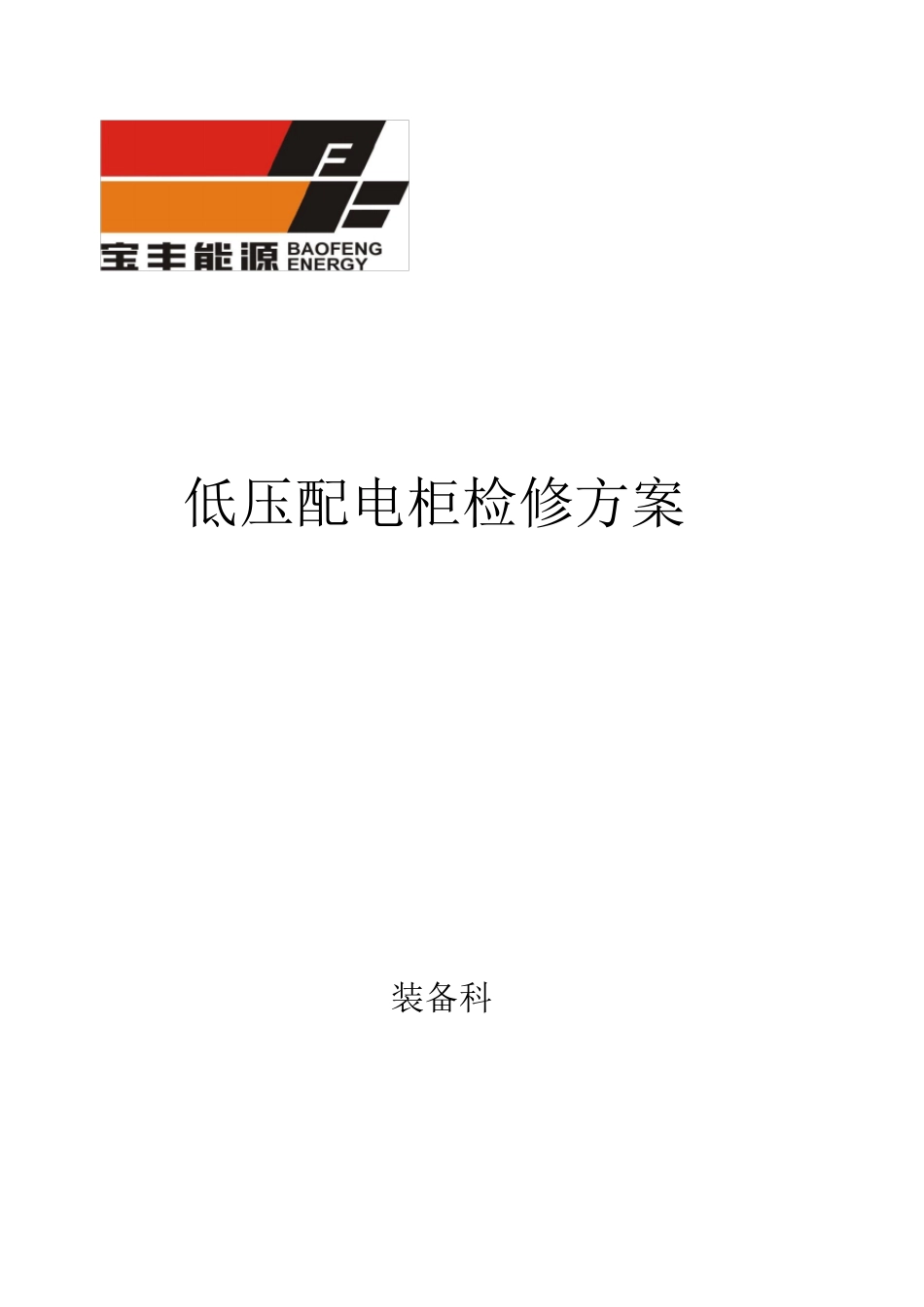

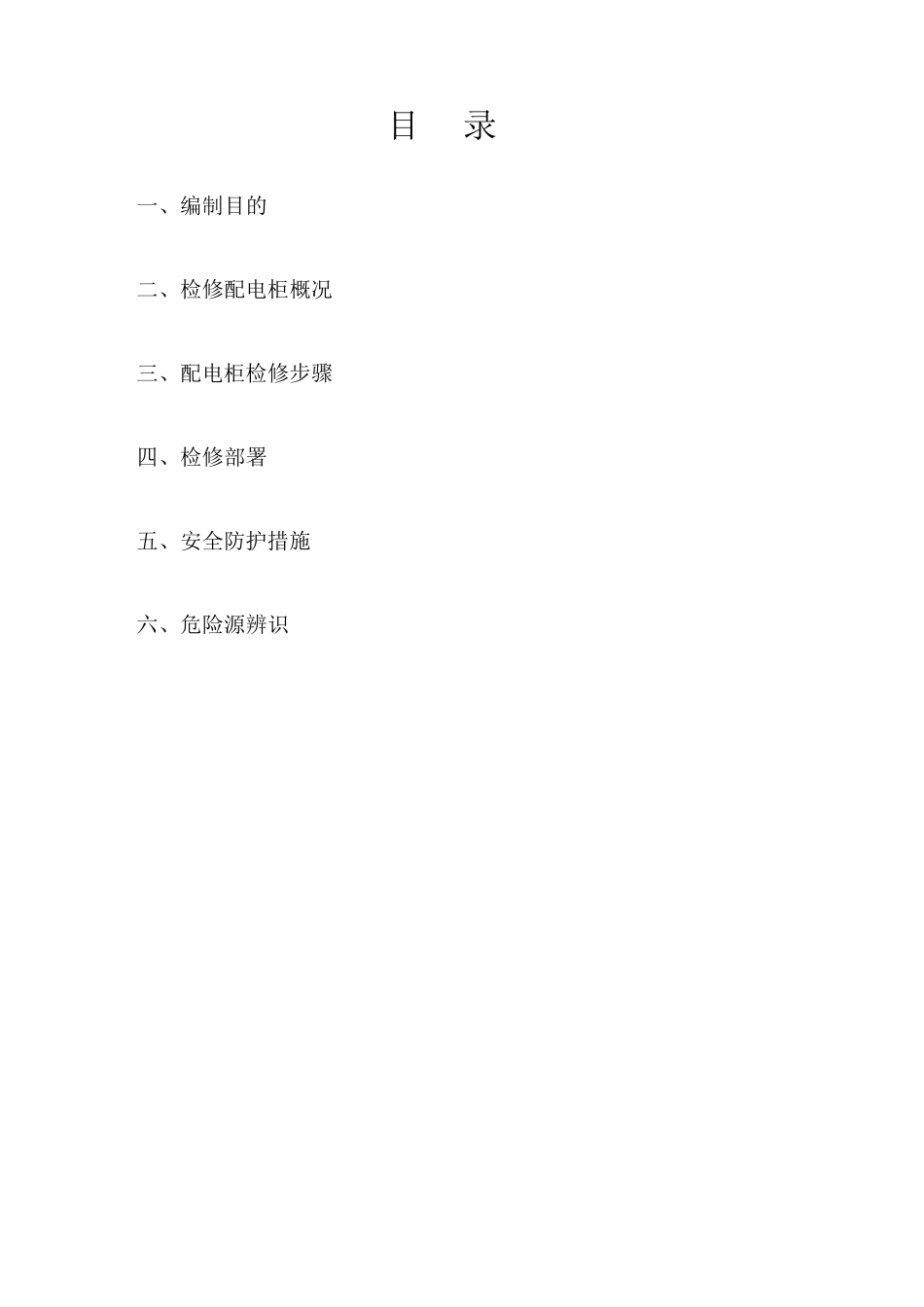

低压配电柜检修方案 装备科 审批： 审核： 编写： 目 录 一、编制目的 二、检修配电柜概况 三、配电柜检修步骤 四、检修部署 五、安全防护措施 六、危险源辨识 一、 编制目的 检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。 二、检修配电柜概况 因配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。 配电柜检修内容； 序号 检查保养项目 保养内容 0 1 配电屏 清洁 0 2 电器仪表 外表清洁，显示正常、固定可靠 0 3 继电器、交流接触器 断路器、 外表清洁，触点完好，无过热现象，无噪音 0 4 控制回路 压接良好、标号清晰，绝缘无变色老化 0 5 指示灯、按钮转换开关 外表清洁，标志清晰，牢固可靠，转动灵活 0 6 电容无功补偿 电容接触器良好，电容补偿三相平衡， 电容器无发热膨胀，也不冰冷，接头不发热变色 0 7 母 线 排 压接良好，色标清晰，绝缘良好 0 8 配电屏对地 接地 良好，牢固可靠 三、配电柜检修步 骤 1） 根 据 以 上 内容备置 检修所 需 的材 料 、工具 和 专 用 试 验 设备； 2 ）开具检修工作票，电气作业票； 3 ）按照检修内容展开工序； 1.检修前必须经得厂部调度或工段的批准。 2.检修前办理好停送电手续并通知其他车间及调度停电的时间和范围。 3.检修时应从变压器低压侧开始。配电柜断电后，挂接地线防止突然来电和母线残存电荷放电，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求。 a、检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械 闭锁可靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺 丝是否紧固。清除接触器触头表面及四周的污物，检查接触器触头接 触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧 蚀（ 触头点磨 损 至 原 厚 度的1/3）即 应更 换 触头。电源 指 示 仪 表、指 示 灯 完好。 b、检修电容柜时，应先 断开电容柜总 开关，然后进 行 验 电，再 用 10mm2以 上的一 根 导 线逐 个 把 电容...
